CAT5E 測試阻抗如圖，有高有低，這是什么原因造成的？ - 無圖版
XIZICH --- 2019-10-30 10:11:57
1

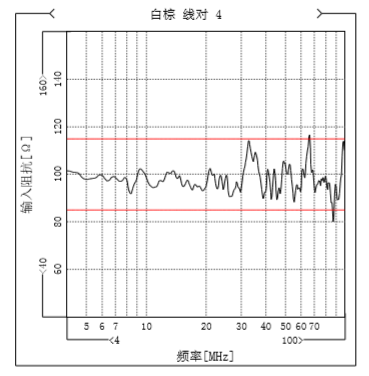

請問各位精英，CAT5E 測試阻抗如圖:這種測試結果是生產工藝出問題，還是設計出問題？ 導體19/0.10TC ID:0.95±0.03MM 絕緣HDPE.
sa571328 --- 2019-10-30 16:15:32
2
設計沒問題，主要還是工序上設備漲力影響，最好放上四對一起分析
XIZICH --- 2019-10-31 08:15:54
3

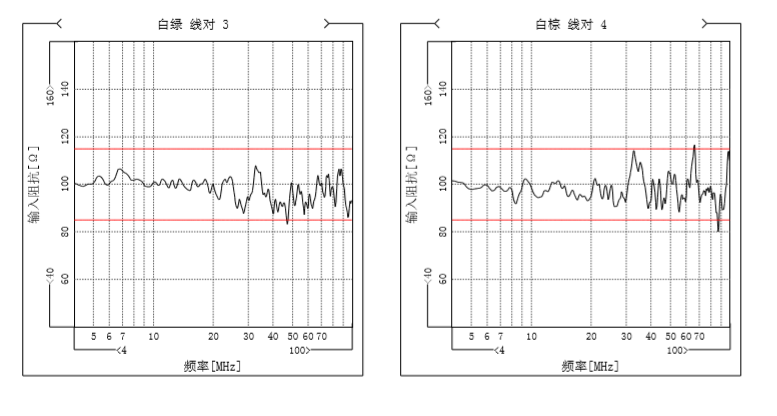

這是四對測試的結果。
sa571328 --- 2019-10-31 12:02:15
4
白棕對絞節距可能是最大的，看來整體設備不是非常穩定，建議可以改小白棕對絞節距。
audade --- 2019-10-31 18:42:45
5
chicheng --- 2019-11-01 09:10:51
6
也可以再試試把四對放到最穩定的一臺機器上生產
XIZICH --- 2019-11-01 15:06:53
7
都是在一臺機器上生產的，這種現象是什么原因造成的？
carey210 --- 2019-11-02 08:48:41
8
說真的，就是絕緣外徑大了的原因
moveitgogo --- 2019-11-05 09:26:12
9
絞距各是多少？
游客 --- 2019-11-06 13:07:28
10
測試夾具有一半的問題，線頭剝短一點，不要讓一對線的兩根線分開，設備的穩定性或是工藝也存在一些問題，如對絞放線張力不一致或護套押的比較松。
zyf15715880318 --- 2020-01-02 16:41:42
11
看你這個絕緣設計，應該是屏蔽產品對吧，可以把定徑模具改小一點，護套也適當緊一點，阻抗可以壓下去的
