為了將筆記本做到輕薄，各大PC廠商也是煞費苦心，筆記本開始將越來越多的接口搬出機身，特別是主打消費的輕薄辦公筆記本，曾經的HDMI、DisplayPort、USB Type-A、RJ45通通消失，更別提VGA這種需要兼容到老式投影機的模擬信號口，我們勞苦大眾當然也被迫消費升級，干掉各種影響美觀設計的接口，其實也一直是業內的夢想，直至Type-C口出現的時候，人們才看到了大一統的契機，即便如此，Type-C也只是一種接口的形式，它可能是雷電3，也可能是USB 3.1，也可能是個DisplayPort，雷電3憑啥是未來？
在聊之前，我們看看雷電的發展旅程，在2015年底，英特爾就聯合幾大主板商、OEM筆記本制造商正式發布了雷電3（Thunderbolt 3）接口和兼容配件，技嘉和微星成為首家發布兼容產品的廠商，同時戴爾率先將雷電3接口塞進了XPS系列和外星人Alienware系列產品中，而標準也換成了USB Type-C樣式，英特爾希望以此為契機，跳出小眾市場端口的尷尬，將雷電3推向更廣闊的空間，順帶一提，開始支持雷電3的蘋果電腦包括iMac Pro、iMac 2017、Mac mini 2018、MacBook Pro 2016和MacBook Air 2018.有沒有發現當年熱議只有一個接口的MacBook 12英寸不在雷電3產品支持的序列內？是的，MacBook 12英寸并不支持雷電3，它使用的是USB Type-C標準，并且支持的USB-PD快速充電協議也并非USB-IF組織提供的通用標準.
最高支持4屏外顯（1080P），只需要一根線+擴展塢
Thunderbolt? 是一種高速介面，技術由 Intel研發，採用USB Type-C?連接器，結合PCI Express, DisplayPort, 以及USB Power Delivery，整合資料、影音、電源傳輸?shù)墓δ埽鋫鬏斔俣雀哌_(dá)40Gbps且用途多元。運用Thunderbolt介面的產品廣泛，從桌機、螢?zāi)弧⑼饨语@卡、外接硬碟、網路儲存裝置等都可以看到它的應用。若想了解更多Thunderbolt? 的技術，請參考https://thunderbolttechnology.net.關于Thunderbolt? 3
什么是USB TYPE-C

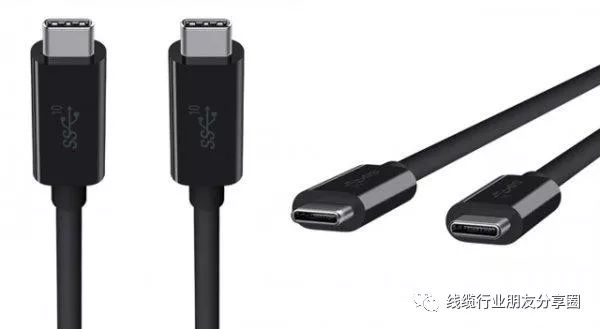

看到這里，或許有的朋友已經一臉懵逼了，一會說是Type-C接口，一說又說是Thunderbolt 3接口，所以到底是什么接口？其實這兩個詞說的不是同一個東西，它們是屬于不同分類的一個標準，Type-C是一種數據傳輸線的硬件接口形式，屬于物理外形，雖然說雷電3支持USB Type-C接口，但不意味著USB Type-C一定就是雷電3，它可能是個20Gbps的USB 3.2 Gen 2 x 2，也可能是個5Gbps的USB 3.2 Gen 1×1，還可能僅僅是個充電口，什么數據都不傳輸,跨度很大，往往也容易讓人造成期待上的落差,發布于2014年，接口外觀非常薄，長度只有8.3mm，厚2.6mm，接口兩面相同，不分正反，無論是外觀還是使用體驗都非常的不錯，而雷電3則是一種數據傳輸協議，是一種計算機內部所遵循的準則，屬于軟件層面，從Intel的Light Peak發展而來.
所以說Type-C是屬于接口的外觀描述，雷電3是指接口所支持的虛擬層面的傳輸協議,因?yàn)镮ntel從第三代的雷電接口開始放棄了Mini DisplayPort接口外形，改用了Type-C接口外形，所以只要是雷電3接口則必定是Type-C接口，并且它能夠兼容其他Type-C接口的所有功能，但是Type-C接口則不一定能用上雷電3，畢竟雷電3是更高規格的技術，要配備這項技術肯定是需要成本的，而單從Type-C接口來說成本卻沒有這么高，所以能否在Type-C接口上用雷電3全看廠商投入了多少成本.
早在2017年5月24日，英特爾便宣布雷電3在2018年針對OEM、芯片制造商推行免專利費標準，以推動雷電3是協議退關,而后來，USB-IF也確認，由于雷電3的專利費標準，他們將會在USB 4協議中融入雷電3協議，保留對所有雷電3設備的兼容性, USB-IF透露的信息其實包含了2點,其一是USB Type-C將會成為USB 4協議中最廣泛被采用的接口，將適配現在絕大部分USB Type-C和雷電3產品,其二是雷電3在未來USB 4協議中合二為一，未來標準將會消滅現在令人腦闊疼線纜、設備選購的尷尬、終將一統江湖：雷電3 and USB4？那么我們?nèi)绾畏直婺男㏕ype-C才是使用雷電3協議的呢？其實這個很簡單，只要在數據線上或者設備Type-C接口周圍看到一個小閃電的標志，那么就表明這些東西支持雷電3協議，具有最高雙向40Gbps的傳輸速度.從雷電接口之前的發展，我們可以了解到它已經擁有7年的歷史了，但是知道近幾年，雷電3這個詞才逐漸流行起來，雖然前兩代的雷電接口也是非常的強大，能夠?qū)⒍喾N線材的功能合一，擁有著非常高速的傳輸速度，但是了解它的人卻不是很多，其中原因，就是蘋果的獨占以及昂貴的成本，蘋果設備的高貴，不用我說大家也都知道，那只有它才有搭載的東西注定也只是屬于少數人的工作利器，雖然蘋果只是擁有它一年的獨享專利權，在之后的時間里大家都能夠使用，但是在使用Mini DisplayPort接口和付給Intel的專利費的這兩個原因共同作用下，它也將自己的發展之路限死了.
而當專用了USB Type-C接口后，問題迎刃而解，它從蘋果接口的怪圈跳了出來，融入了普及大眾的USB接口，這也讓眾多廠商開始將雷電3接口用在自家的設備上了，但是Intel的技術授權費仍然阻礙它發展的一個問題，雖然這阻礙的只是它進入中低端市場產品的步伐，畢竟高端產品都能夠承受這部分的成本，好在Intel已經免費提供雷電3的授權技術許可，并且會將雷電3控制器內置于處理器中，免費授權加上內置控制將會很大程度降低這些設備的成本，我們也就能夠在中低端的產品上看到這種接口了，而且它的成本也將于變得與普通的USB Type-C沒有差別.
目前雷電3的問世已有3年了，從16年廠商們的小試牛刀，再到17年的高端產品覆蓋，現在18年已經開始在更多的領域用上了這種接口，USB 3.0已經為我們帶來了不錯的高速傳輸，USB 3.1更是不在話下，而這個經歷幾年發展的雷電接口，從Light Peak變成了Thunderbolt，速度也從10Gbps提升到了40Gbps，它不僅是為我們帶來了更快更高速的數據傳輸，還會帶來接口統一的未來，從數據傳輸?shù)揭曨l信號，從網絡信號到電力供應。它的性能之強大，功能之全面，再配合上廣泛應用的Type-C接口，在可預見的未來將會讓便攜產品更加強大，也將成為設備連接的“標配”，Intel 和 apple加持， Thunderbolt 3 市場被激活.(包含應用的產品清單）
隨著Thunderbolt 3和USB4的應用和進一步普及， 不只是筆記本產品中將會更多應用，線纜以及外設供應商也會進一步創新，推出支持Thunderbolt協議的產品，在今年3月公布開放Thunderbolt 3協議時，就有超過450款認證設備已經或者正在準備推出，來自廣泛的產品類別，包括擴展塢、顯示器、存儲和外部顯卡等隨著完整的生態和整個行業的努力，相信一個新的時代，正在徐徐拉開帷幕，Thunderbolt 3PC市場絕對是霸主的存在，所以我們預言：雷電3就是未來大一統的數據接口.

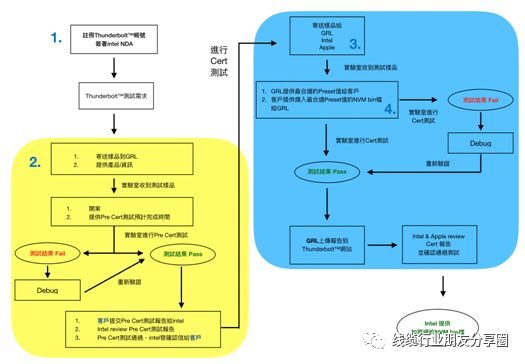

在正式送Thunderbolt 認證前，須提交預測試報告，在報告審視無誤后，才會進行下一階段正式認證流程。
? 預認證流程(Pre Cert黃色區域)
? 認證流程（Cert 藍色區域）
Thunderbolt? 認證測試項目
Thunderbolt? 測試包含Electrical Validation (EV) & Functional Validation (FV)
? EV主要驗證訊號完整性
? FV主要驗證產品相容性

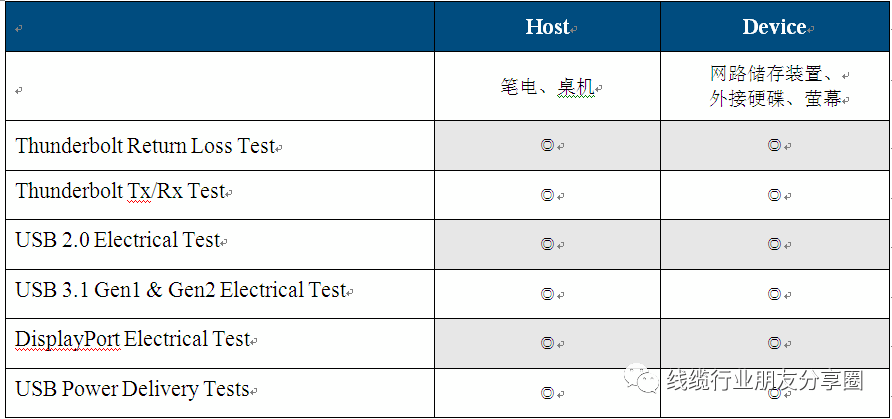

EV測試項目

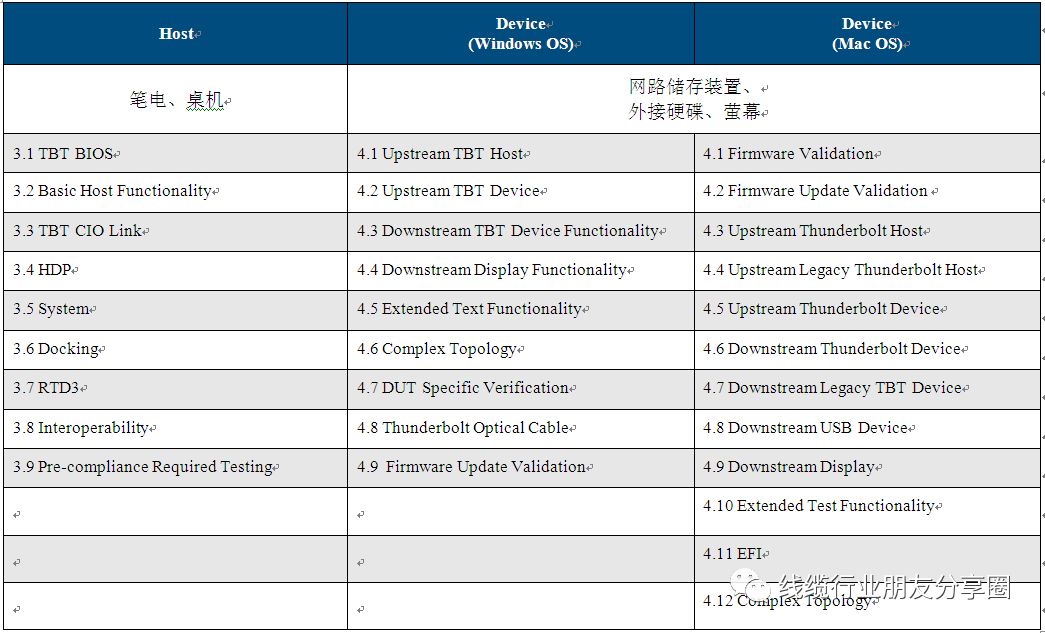

FV測試項目
測試常見問題：
Thunderbolt? 送測樣機的設定及注意事項
1.送測前請確認您的樣機的功能正常，接上相關介面連接器，其功能正常顯示及傳輸
2.Thunderbolt? 需要可以Force Power on，F(xiàn)orce Power on，也就是能夠強制啟用Thunderbolt? 功能.
Thunderbolt? 測試為什麼要修改Preset值，不能用Intel提供預設的NVM嗎？
Intel有提供預設的Preset值，但DUT因?yàn)樵O(shè)計走線不同，信號衰減不盡相同，需要經由測試，挑選出一組最合適的Preset值，測試Thunderbolt? Transmitter前，GRL可以幫您找出您測試并選擇最合適DUT的Preset值，需請客戶提供更新后的NVM，后續Thunderbolt? Transmitter測試需要依此Preset值做測試.
