qiang0528 --- 2019-10-09 10:37:03
1
如題，不是很清楚怎么計算，求各位指點一下
zhl1010 --- 2019-10-09 10:52:12
2
I=P/(1.732*U*COSθ) P為功率，千瓦 U為電壓， 千伏 COSθ為功率因數 取“0.8---0.85”；
2、2、計算線路電阻RR=ρ*L/S ρ為導體電阻率 銅芯電纜用0.01740代入，鋁導體用0.0283代入，L為線路長度 （米），S為電纜的標稱截面
3.計算線路壓降
ΔU=I*R
qiang0528 --- 2019-10-09 11:45:48
3
zhl1010:
1、計算線路電流I
I=P/(1.732*U*COSθ) P為功率，千瓦 U為電壓， 千伏 COSθ為功率因數 取“0.8---0.85”；
2、2、計算線路電阻R
R=ρ*L/S ρ為導體電阻率 銅芯電纜用0.01740代入，鋁導體用0.0283代入，L為線路長度 （米），S為電纜的標稱截面
3.計算線路壓降
ΔU=I*R
謝謝，謝謝。壓降算出來要補差嗎，還是電流夠了就可以選用相對應截面的電纜就夠了
sunguiming --- 2019-10-09 11:52:21
4
36585420 --- 2019-10-09 14:46:07
5
線纜一哥 --- 2019-10-09 14:57:41
6
I=P/(1.732*U*COSθ)=200/(0.38*0.85*1.732)=358A
選240平方銅
R=ρ*L/S =0.0174*1000/240=0.0725
ΔU=I*R=358*0.0725=26
電壓損失率 26V/380V=6.8%
3*240+1*120
qiang0528 --- 2019-10-09 16:37:03
7
sunguiming:輸電距離過長，壓降無法滿足，增加變電設備吧
好的，謝謝
qiang0528 --- 2019-10-09 16:39:02
8
線纜一哥:I=P/(1.732*U*COSθ)=200/(0.38*0.85*1.732)=358A
選240平方銅
R=ρ*L/S =0.0174*1000/240=0.0725
ΔU=I*R=358*0.0725=26
電壓損失率 26V/380V=6.8%
3*240+1*120
謝謝。不是很明白，壓降怎么解決呢
sunguiming --- 2019-10-09 16:41:31
9
lisd --- 2019-10-09 16:51:50
10
線纜一哥:qiang0528:I=P/(1.732*U*COSθ)=200/(0.38*0.85*1.732)=358A
選240平方銅
R=ρ*L/S =0.0174*1000/240=0.0725
ΔU=I*R=358*0.0725=26
電壓損失率 26V/380V=6.8%
3*240+1*120
謝謝。不是很明白，壓降怎么解決呢

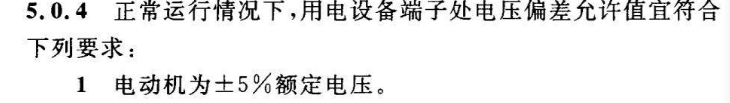

壓降是必然存在的，符合標準5%就可以
jnancable --- 2019-10-09 16:52:29
11
jenier244322 --- 2019-10-09 17:25:07
12
1251504121 --- 2019-10-16 13:51:21
13
這個計算出來的電阻比正常20℃直流電阻小的多，正常工作時交流電阻起碼比直流電阻大吧？
181082155 --- 2019-10-17 11:54:07
14
fanggaoxia --- 2019-10-19 09:38:43
15
526766969 --- 2019-10-21 16:19:22
16
sunguiming:
Dust --- 2019-10-24 21:14:00
17
