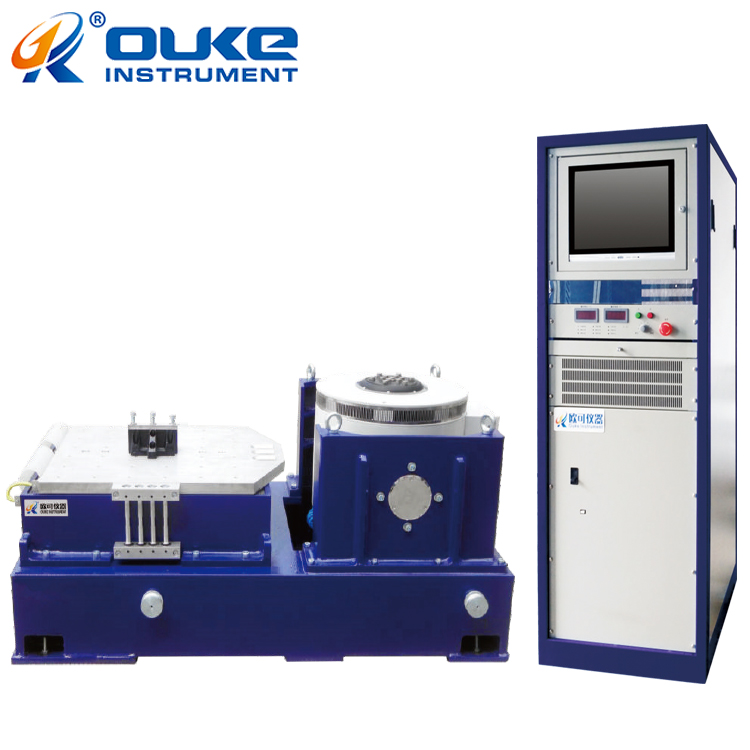

XYZ三維振動試驗系統 - 無圖版
oukeyq --- 2019-10-08 09:55:15
1
原文來源：http://www.--oukeyq.com/ 文章作者：歐可儀器
XYZ三維振動試驗系統特殊定制：
平臺采用鋁鎂合金、鎂合金壓鑄
尺寸多樣可依客戶規格、產品尺寸需求定制
高剛性設計，平臺頻率響應高，頻譜穩定，并有商業法規平臺可供選擇
平臺采用陽極表面處理，平臺使用壽命長
螺孔采用不銹鋼/合金護套，高拉力、高強度、耐磨損、防止?jié)⒀�，有效提高使用壽�?nbsp;
《所發布的各款試驗設備價錢僅為象征性的展示,不能作為實際價,實際價錢以歐可儀器業務員根據客戶的要求所做的報價單為準》
XYZ三維振動試驗系統介紹詳細資料：
XYZ三軸振動試驗臺適用于電子器件、機電產品、汽車零部件、儀器儀表、玩具等各行各業的研究、開發、制造，檢測產品在運送、使用中產生的碰撞及振動，提早知道產品或產品部件的耐振動試驗。
一、計算公式：
1.大加速度20g
大加速度=0.002×f2(頻率HZ)×D(振幅mmp-p)
舉例:10HZ大加速度=0.002×102×5=1g
在任何頻率下加速度不可大于20g
2.大振幅<5mm
大振幅=20/(0.002×f2)
舉例：100Hz大振幅=20/(0.002×1002)=1mm
在任何頻率下振幅不可大于5mm
3.1G=9.8m/s2、頻率越大振幅越小。
五、設備使用條件：
1.環境溫度：5℃～40℃(24小時內平均溫度≤25℃)。
2.環境濕度：≤85%R.H。
3.電源電壓：AC220(±10%)V/50HZ、AC380(±10%)V/50HZ。
4.機器放置前后左右各50公分不可放置東西，方便維護操作。
二、三軸振動試驗臺技術參數：
1.頻率范圍：50HZ、1～600HZ、1～3000HZ、1～5000HZ
2.標準型臺體尺寸：垂直500×500×150水平500×500×250
3.振動波形：正弦波(半波/全波)
4.振動方向：垂直(上下)/水平(左右)
5.承重量：100kg
6.大加速度：<20g
7.振幅可調范圍：0～5mm
8.運行次數：1-65000次任意設定
9.時間設定范圍：1-65000S
10.精密度：頻率可顯示到0.01Hz、精密度0.1Hz
11.電源電壓：AC220V/50HZ、AC380V/50HZ
三、三軸振動試驗臺規格：
垂直+水平CZ(50HZ)
垂直+水平CZ(1～600HZ)
垂直+水平CZ(1～3000HZ)
垂直+水平CZ(1～5000HZ)
四、產品功能：
1.調頻功能：在頻率范圍內任意設定頻率。
2.掃頻功能：(上限頻率/下限頻率/時間范圍)可任意設定。
3.可程式功能：任意調整1~15段每段可任意設定(頻率/時間)可循環。
4.對數功能：①下頻到上頻②上頻到下頻③下頻到上頻再到下頻--3種模式對數/可循環。
5.倍頻功能：任意調整1~15段成倍數增加，①低頻到高頻②高頻到低頻③低頻到高頻再到低頻/可循環。
6.顯示振幅加速度：如需看出振幅、加速度、大加速度、準確數值需另購測量儀(另購)。
7.全功能電腦控制：485通訊接口如要連接電腦做控制、儲存、記錄、打印之功能需另購介面卡程式電腦(另購)。 注：定頻50HZ的無調頻、掃頻、可程式、倍頻、對數功能。
