0、引言
在過去的30多年中，中國的電網發展非常迅猛，電網的發展使配網（10~35kV）電纜及其附件使用逐年增加。而電網用戶面臨的下一問題是，因?yàn)殡娎|而導致的故障現象也逐年增多，例如大范圍的斷電現象等。最近幾年中，配網運行中的電纜回路故障仍以電纜附件尤其是中間接頭為主，而中間接頭復合界面的爬電往往是接頭故障的重要原因之一，在南方的多雨水地區更是如此；由于很多電纜中間接頭都長期浸泡在水中運行，而水分和濕氣是對電纜附件絕緣危害最大的因素之一，一旦進入電纜接頭的內部，必將導致沿界面的水樹枝狀爬電，如下圖1所示。
圖1 電纜主絕緣表面的樹枝狀爬電
為了防止外部水分及潮氣進入到接頭內部的復合界面上，許多措施被應用于電纜附件的安裝工藝上。例如采用具有較大冷縮擴張率的冷縮中間接頭。冷縮擴張率可通過如下計算方式（包括在芯繩上和在電纜上進行測量）取得。
芯繩上的擴張率：(D-d)/d%
電纜上的擴張率：(X-d)/d%
圖2 冷縮擴張率
通過選用較大的冷縮擴張率，使冷縮中間接頭本身對主絕緣巨大的抱緊力來抑制水分和潮氣進入到接頭內部。
再例如在中間接頭主體的兩端增加繞包防水膠帶或密封膠泥的工藝，以密封端口，實現接頭本體更可靠的防水性能。如圖3所示。
圖3 接頭主體的端部密封
雖然以上的方案及工藝都可以對中間接頭主體實現很好的防水密封效果，對外部水分或潮氣進入到接頭與電纜的復合界面起到很好的抑制作用。但類似的方案卻忽略了一種情況：電纜線芯進水。電纜線芯進水或潮氣產生原因可能有：電纜貯存或運輸中的水汽進入，電纜敷設過程中密封不好導致的水分進入，電纜運行過程中水分通過電纜終端或其他薄弱環節進入等等。無論那種情況，如何保證電纜線芯的水分、潮氣不影響電纜附件復合界面電氣特性都是一個不容忽視的問題。
本文結合多年電纜附件施工工藝及管理經驗，通過對電纜線芯進水工況的模擬研究，給出了目前幾種主流電纜附件在安裝工藝上如何保證電纜附件抑制線芯水汽進入復合界面的可行性分析。
1、線芯進水的試驗?zāi)M
1.1 目前主流電纜附件的安裝工藝
目前市場上主要的電纜附件安裝工藝基本上是根據GB14315標準方法壓接安裝接管，一般要求接管的壓接應從中間向兩側左右對稱交錯壓接，壓接完畢后應對接管進行必要的打磨處理。但未有對接管與主絕緣端口之間的縫隙進行任何處理的要求，如下圖4所示，即使部分工藝要求在接管上繞包膠帶，其目的也是在接管外側形成一內電極（法拉第籠）到達有效控制電場的作用，而對防水線芯的水汽進入提出要求。
圖4 壓接接管與主絕緣端口之間的縫隙
正是因?yàn)槲磳?duì)該縫隙進行有效處理，為電纜線芯中的水分或潮氣進入到復合界面提供了可能，為電纜回路及其附件的可靠運行帶來了很大的安全隱患。
1.2 電纜線芯進水的試驗?zāi)M

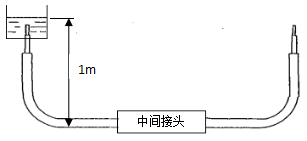

為驗證線芯存在水汽時，確實會對電纜附件復合界面的電氣性能造成影響，特根據現場工況進行試驗?zāi)M：將一段電纜的非連接端（終端）的線芯置于加水裝置中，將加水裝置相對電纜中間接頭處升高1米，模擬中間接頭埋于低于地平面1米深的工井中。如下圖5所示。
圖5 線芯進水試驗回路
對帶有加水裝置的電纜按照標準GB/T12706.4要求進行熱循環，以模擬真實電纜回路上負荷的變化；其中：每個熱循環包括：向線芯通電流以使其溫度在3小時內升高至95℃至100℃之間，并在該溫度保持2個小時，之后于3個小時內逐漸降溫至室溫，熱循環完成(每個循環共8個小時)。試驗結果表明在無附加工藝的情況下，水汽很容易進入到中間接頭復合界面進而引起電氣故障。
2、用于抑制電纜線芯進水的附件工藝
2.1 熱縮式電纜附件（內置熱熔膠）
熱縮式電纜是采用具有電纜附件所需要的各種性能的熱縮部件（通常是EVA材質）套裝在經過處理后的電纜上，加熱收縮而形成的電纜附件。
圖6 熱縮式電纜附件線芯防水
熱縮式電纜附件通常是通過其熱縮管內置的熱熔膠可實現內部及外部的防水密封。但是由于熱熔膠在安裝時的流動性使其密封位置存在一定的不確定性，為了保證足夠的爬電距離和電氣性能，因此往往熱縮式電纜附件的開剝尺寸較長。
而熱縮材料通常依靠高溫加熱恢復到原來外徑，其本身對主絕緣界面的壓力不大，當電纜的負荷或環境溫度發生變化時，很容易形成出現分層現象，從長期來看，熱縮附件的防水密封效果可能會大大降低。
因此，雖然具有內置熱熔膠的熱縮附件具有線芯堵水功能，但是由于其他性能，尤其是安裝時需要?jiǎng)踊鸺訜岬娜秉c(diǎn)使其應用的場合極其有限。
2.2 繞包式電纜附件
繞包式電纜附件是利用各種軟質帶材按工藝要求纏繞而成，包括：絕緣膠帶、半導電膠帶、金屬屏蔽帶、防水膠帶等等。由于大部分膠帶都屬于橡膠類自粘性膠帶，有著非常好的自粘性及極低的透水率。
圖7 繞包式電纜附件
其中，半導電膠帶繞包于壓接接管以及接管與主絕緣之間的空隙，同時還要搭接到足夠長度的電纜主絕緣上。半導電膠帶除了用于高電場下均勻電場，使電纜屏蔽層延伸，實現內半導電層的恢復外，還要起到線芯防水的作用。對于性能優異的半導電膠帶應具有易于拉伸，抗潮氣等特點。對不規則表面具有良好的從型性，與電纜導體及主絕緣相容性好。
繞包式電纜附件在安裝工藝上通常需對主絕緣端口制作反應力錐，如圖7所示，其長度不少于50mm，目的是使半導電膠帶與主絕緣有足夠搭接距離，再加上外側一定厚度的絕緣膠帶繞包，會產生足夠的復合界面壓力，使電纜線芯中的水汽無法進入到接頭內部，因而繞包式電纜附件具有優異的防水防潮性能。
繞包式電纜附件缺點在于對安裝工藝要求嚴格，對施工人員技術水平要求高，尤其膠帶的操作工藝，需要足夠拉伸，層層間的半重迭繞包等等。但即便如此，繞包式電纜附件由于其優異的防水性能，靈活的安裝方式以及能滿足特殊情況的應用深受電力客戶青睞。
2.3 防水增強型的冷縮式電纜附件
相比于傳統的冷縮式電纜附件，具有線芯堵水功能的附件在安裝工藝上進行了改良。如下圖8所示。
圖8 防水增強型冷縮電纜附件
該工藝是在原有冷縮附件安裝工藝的基礎上，要求將主絕緣端口進行一倒角處理，然后在該倒角與金屬接管之間進行密封處理：繞包特殊的帶材或密封材料。該材料的選取非常重要，應滿足以下幾點要求：
a：絕緣材料——不會對原有的電場產生畸變作用；
b：低表面能材料——能與與交聯聚乙烯絕緣及金屬接管充分結合；
c：耐高溫材料——滿足電纜在長期高溫90℃下保持密封狀態，不軟化或融化；
d：極低透水率材料—— 實現對線芯內部的潮氣和水分有效徑向密封。
3、結束語
電纜線芯防水是制作電纜中間接頭不可忽視的因素。內置熱熔膠式的熱縮式電纜附件、繞包式電纜附件以及防水增強型冷縮式電纜附件都是解決線芯進水的有效方案。但從現場安裝工藝以及長期運行效果來看，防水增強型冷縮附件具有方便施工及長期穩定可靠的特點，繞包式電纜附件可作為某些特殊應用場合的有效補充，例如異徑對接、電纜長度不足等狀況。而對于施工環境要求不太嚴格的場合，可酌情酌量地選擇具有內置熱熔膠式的熱縮式電纜附件。
3M 中國有限公司 劉華偉 莊猛
