雖說汽車電線顏色看起來很普通，但是其中卻包含了很多的定義，下面我就淺談一下汽車電線的定義，希望能幫助到大家多了解一些汽車線束。

首先我們之前介紹過，電線絕緣層的材質一般為PVC，XLPE，XLPO等。這些材質的自身顏色都是那種透明，淺黃，白色等，并不是我們在電線上看到的五顏六色。我們稱這些材質本身的顏色為自然色（自然色就是沒有經過染色的、保持自身的顏色）。而我們所看到的顏色是這些材質經過色母染制而成。

色母由高比例的顏料或添加劑與熱塑性樹脂，經良好分散而成的塑料著色劑，其所選用的樹脂對著色劑具有良好潤濕和分散作用，并且與被著色材料具有良好的相容性。即：顏料 + 載體 +添加劑 = 色母。下圖就是常見的色母粒。

色母粒

隨著汽車電器設備的增多，導線的數量也不斷增加，為了便于維修，低壓導線常以不要的顏色加以區分。其中截面積在4mm²以上的常采用單色，而4mm²以下的均采用雙色。汽車電線的顏色一般有：黑，棕，紅，橙，黃，綠，藍，紫，灰，白，淺綠，天藍，粉（日系車用的比較多）。一般主機廠用英文縮寫或者數字代碼來表示，如下：

表1

在電線上標記線束的回路編號是相當困難的（在發展初期的線束是這樣標記的），為了修理左右能簡單回化，回路的編號和電線的顏色在汽車制造時已被決定。

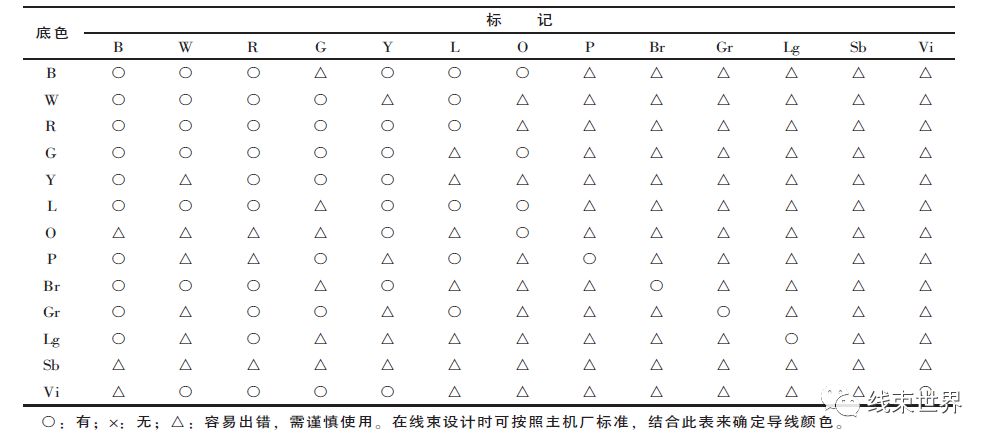

表2

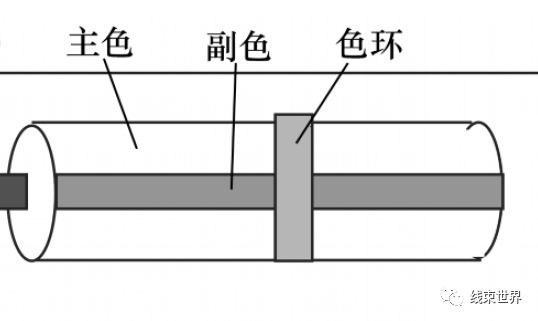

導線的顏色可以是單色，雙色或三色（用的較少）。汽車電線的顏色標記一般定義為主色，副色，色環。通常情況下，主色與副色已經夠我們使用，色環的出現是很少的。當然對于副色的范圍是有一定的值的，太大了就會影響主副的識別，太小了就會難以看清。以GM與Ford標準為例，副色占絕緣層的范圍應在7%-15%之間。

當然對于顏色的深淺范圍，一般OEM對此也有詳細的規定范圍。比較有名的就是勞爾色卡與Munsell系列，我們可根據這些標準的規定范圍，來定義并檢驗顏色的深淺。因勞爾色卡操作簡單，常見的汽車電線制造商與線束生產商喜歡用勞爾色卡來檢驗電線的顏色。

在電路圖中，一般將導線標稱截面積，類型和顏色同時標出。在汽車不同的部位，汽車顏色的作用也是不一樣的。比如黑色一般定義為接地線，紅色一般定義為電源線。一般國產汽車各電路系統規定的導線的顏色如下表所示，這樣可以很好的方便維修與設計的定義：

表3

以上希望可以幫到大家，歡迎大家的批評指正，謝謝

———周慶文
