近兩年，隨著CAT.8的推廣，目前網絡線材又開始在市場有所人氣，今天我們就一起看看聊聊常用布線系統參數.Cat8正式出江湖？扒扒它與Cat5、Cat6、Cat7網線的區別

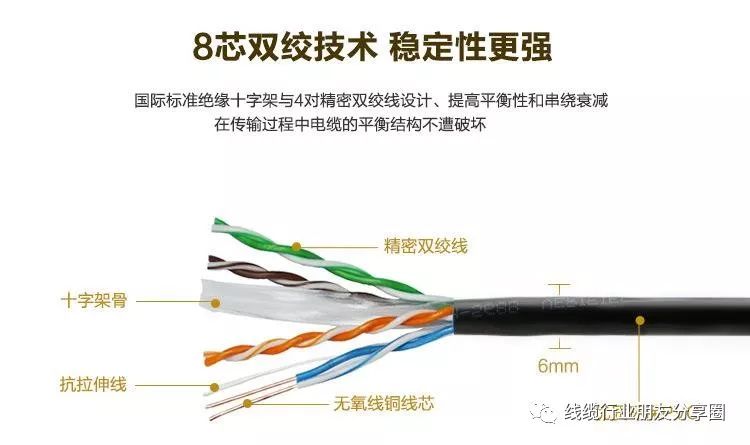

?EIA/TIA．568
定義在商業大樓佈線系統 ，在纜線和連結硬體設備機械性和電氣
性之需求 ，其包含 10O ohm UTP,l5O ohm STP,5O ohm Coax 和62.5/125
um 光纖的標準 ，UTP 其頻寬定義為 1-16MHz ，在 TIA,TR41.8.1工作
群在 1991年7 月發布 。
?TSB 36
TIA,TR41.8.1工作群在 1991年 11 月發佈定義 "Categories" ，其范
圍包含1-5 等級 ，其中含纜線的機械性和電氣性的規格 ，將150 STP規格由
100 ohm cat.5 規格所替代 ，并且規定NEXT 及attenuation 到 l00MHz 。
?TSB 40
為了定義UTP 連結硬體提供相同的性能在纜線等級，TIA TR41.8.1
發佈 TSB 40 針對 UTP 連結硬體另外的傳輸規格 ，并認定施工的執行
會影響纜線的性能 ，并且建議在 cat.4,cat.5 之纜線在接頭處理或打線
時其Untwist和外被去除長度不超過多少長度之建議 。
?ANSI/TIA/EIA-568-A
1995年10月將TSB 36,TSB 4O,TSB 4OA 合併于ANSI/TIA/EIA 568
修訂版 A ，依據最差電氣性能特性 (Annex E (informative) 在 channel
性能 ，何謂 channel定義為從NIc 卡到LAN 集線端 ，在channel之零件
被定義包含 :
．通訊插座/連接插頭
. 轉接點(transition point)
．90 米長度
．跳接包含二個端子板或二個快接端子板
．設備和插座跳線總長 10 米
?ISO/IEC I1801
1995年ISO 或IEC l1801定義channel包含所有的水平佈線部份 ，
含跳線但不包含設備線插頭 ，并且定義 Link 和 channel 不同點僅不包
括設備間跳線。
有4 個Link 性能特性其為必需的最低的要求 ，class A, B, C 及D
classD"到100MHz性能，其間差別在Cable方面，其包含12O ohm UTP,l00
ohm',l2O ohm FTP 或SFTP 。
ISO/IEC 11801包含了歐洲標準CENELEC EN 50173 、加拿大CSAT
529 及澳洲/紐西蘭標準 AS/Nzs 3080:1996 。
?TSB 67
1995 年和 TIA/EflA-568-A 同時發佈 ，主要定義 UTP 配線系統在現
場測試之傳輸性規范 ，TSB 定義了 channel 和 Basic Link 性能值在1 至
1OOMHz, TSB 同時規范量測準確度在手提測試儀為了控制不同的結果 。
何謂
"enhanced"
headroom"
"Margin"
"High-End Cat5"
"at5+"
"level6
"Level7"
category 6
"Category 7"
35O MHz
622Mbps
10OOMbps
?E DIN-44312-5
為了增加網路頻寬需求和因 cat.5 系統是否有足夠傳輸性能在
622Mbps ATM使用上之不確定性 ，所以產生一個規范確保高傳輸速
率的設備可以在銅纜線上傳輸，所以德國標準人員DIN 定義如下規范 ，
60OMHz纜線標準PIMF (Pairs Metal Foil)，每一對線有各別鋁箔包覆 ，
然后再整個鋁箔包覆 ，這個棟準延用EN 50173需求，但增加了 Link
性能到 60OMHz ，他能捉供 622Mbps ATM 在二對纜線傳輸利用簡單的
NRZ 編碼方式 。
?Enhamcements
在北美一些代理商為了從生產家獲得更高性能 UTP 線材 ，定義了
一系列的 "Level" :
level 5 -10dB pair to pair ACR在1OOMHz和lOdB powerSUM ACR 在8OMHz 。
level 6- 10dB pair to pair ACR在155MHz和lOdB powerSUM ACR 在100MHz 。
Level7 一10dB pair to pair ACR在200MHz和lOdB powerSUM ACR 在160MHz
?以上只定義了纜線性能 ，在應用上應包含纜線和連結硬體設備才對 ， 所以
. ANSI/TIA/EIA-568-A 增加了二個部份在表頭上注明了
Additional Transmission Performance Specification for lO0ohm 4 pair cat.5
cabling
Additional Transmission Performance Specification for lO0ohm 4 pair
Enhanced cat.5 cabling
?Cat.6/Calss E and Cat.7/Class F
ISO/IEC JTC l/SC 25/WG3 成員在1997年9月有一會議在德田國幕尼黑,
執行新的纜線categories和class其提出非常重要改進在 Cat.5和calss d其定義
cat.6/class E能夠提供佈線系統在CHANNEL性能要求上達到 2OOMHz 和
Cat.7/class F達到 60OMHz 同時定義纜線和連結硬體性能要求
此介面連接器將為國際樓準 。
?NEXT
NEXT 主要是傳輸對和接收對之間藕合產生之不希望間信號，通
常以dB表示，其為傳輸對和串音之比值，通常表示為負值，而注明NEXT
Loss 則注明為正值，亦即值越大，表示串音值低，亦即 4O dB優于3OdB。
?ATTENUATION
信號功率經由不同長度的纜線所造成信號衰減稱之 ，而衰減值和
纜線長度和信號傳輸頻率成正比關系，同樣以 dB 表示 ，表示被傳輸
之信號到接收端之信號強度的比值。
?ACR
NEXT和Attenuation在相對頻率量測下的值是不同的，其為
Attenuation-to-crosstalk Ration ．亦即衰減到串音比值，在TIA/EIA-568-
A 標準 ，ACR 是不具備的 ，但它是一個非常重要的性能要求值 ，通常
其為說明了在設備輸出信號準位和雜音準位因串音所造成之關系 ，雖
然圍繞著 Attenuation 和 Crosstalk，'實際上是說明了二者問所形成的界
限值。
?POWER SUM NEXT
是一種量測值其包含所有接收對間所造成串音值因在近端同時做
傳輸和接收的功作。
?DELAY SKEW
在纜線上不同線對在傳輸延遲上所表示之值其為同時傳輸于線纜
上之信號最快與最慢間之差值，在纜線上標準1OOMHz時要小于4.5ns，
channel時1OOMHz要少于5Ons
?ELFEXT
Equal Level Far End Cross talk，從傳送器端在遠端鄰近對所量測之
不希望有的信號，以dB表示其相對于接收端被衰減信號之準位。
?RETURN LOSS
反射損失所造成原因為阻抗不匹配其會造成一部份影響在傳輸功
率上，最重要是在全雙工傳輸架構應用上所必需考量的。
?STRUCTURAL RETURN LOSS
SRL 是為纜線阻抗木均勻性，阻抗變異造成反射值，通常為造成
之雜訊反射至主要傳輸設備 TIA/EIA-568-A要求之值為16dB在lOOMHz時。
