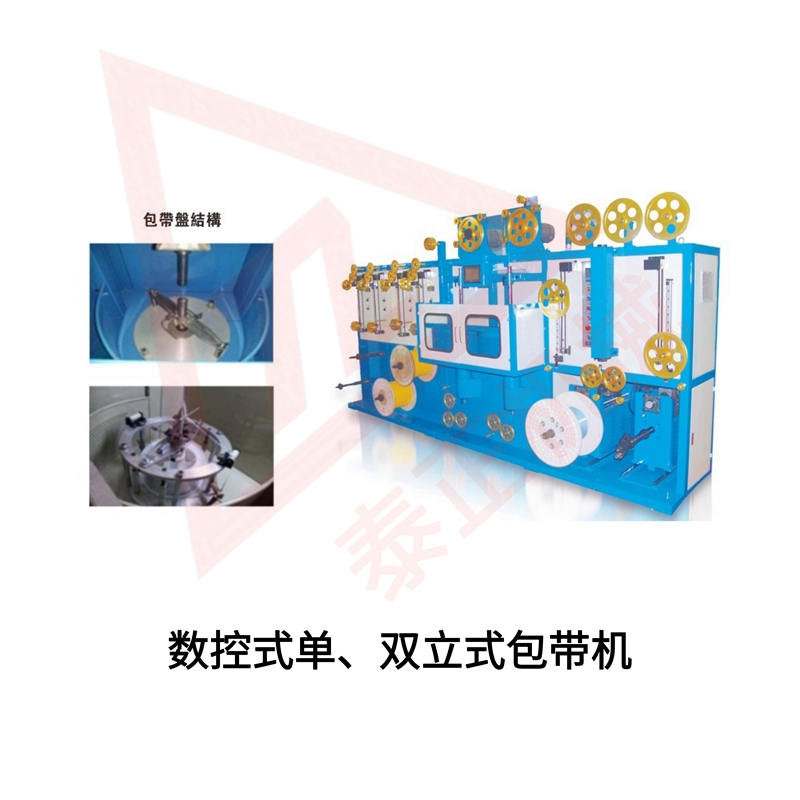

數控式單、雙層立式包帶機
一、用途：
適用于DVI\HDMI\SATA\IEEE1394等高頻數據線單雙層包帶，同步完成熱熔縮帶加熱自沾工作。
二、特點：
1．極細線纏繞與高精度繞包+熱熔一次完成。
2．包帶張力自動演算追蹤,從滿盤到空盤保持恒張力,不須人工調整
3．觸摸屏設定重疊率,PLC控制,加減速及正常工作時包帶形成點穩定不動
4．收線排位采用軸排式結構，排幅排距任意設定
三、技術特點：
1．高轉速,生產效率是傳統包帶機的2.5倍
2．包帶張力自動演算追蹤,從滿盤到空盤保持恒張力,不須人工調整
3．觸摸屏設定重疊率,PLC控制,加減速及正常工作時包帶形成點穩定不動
4．收線排位采用軸排式結構，排幅排距任意設定
5．制作HDMI,DP,ATA ,SATA ,SAS等高頻線材,合格率100%
四、技術參數：
機器型號 TF-500數控式雙層/單層立式包帶機
機器用途 適用于絞合線,并行線雙層/單層連續中心繞包包帶
芯線規格 32AWG–20AWG
包帶材料 **帶,麥拉帶,棉紙帶,透明帶,云母帶,鐵*龍帶
機器轉速 MAX2000rpm / MAX28m/min
機器動力 1HP馬達配變頻調速,包帶盤與引取馬達聯動
包帶張力 包帶張力自動演算追蹤,從滿盤到空盤保持恒張力,不須人工調整
收線張力 收線張力從滿盤到空盤保持恒定,不須人工調整
扁平電纜方式 軸排式收線,線材排位過程中無推/拉力損傷,排幅排距根據線材規格任意設定
放線型式 直線滑軌+滑塊重錘張力式動力放線,配變頻調速,設斷線保護功能
整機尺寸 4150*1400*1900
