一、化學發泡押擠出機生產線用途：
適用于通訊電纜，數據電纜，同軸電纜，射頻電纜、CAT5E、CAT6、IEEE1394、DVI、HDMI等芯線的雙層共擠化學發泡或?qū)嵭男揪�押出。
二、化學發泡押擠出機生產線特點：
本機所生產之線纜產品達到國家標準。 適用材料:FM-PE、PE、PP、PVC、SR-PVC。本機速度:發泡芯線(Max)400m/min、實心芯線(Max)600m/min。
1．品質控制:配備外徑與電容檢測裝置,全程控制產品的外徑,發泡度等工藝參數。
2.機頭:選配進口機頭,實現內外層精密押出。
3.采用進口變頻器+ PLC觸摸屏控制 +專業數控軟件，裝備工業計算機，存儲顯示，能及時修正工藝參數，調整、監控生產線狀態。
4.可生產雙層共擠泡皮F-S電纜，三層共擠S-K-S發泡電纜。
5.配備精確的外徑與電容檢測反饋裝置，使生產線構成閉循環反饋系統，全程控制電纜的絕緣外徑，發泡度，偏心等參數。
6.選配水中電容測試儀+自動反饋控制系統，系統根據電容反饋值自動調節機頭與水槽距離以控制發泡度。
三、化學發泡押擠出機生產線組成：

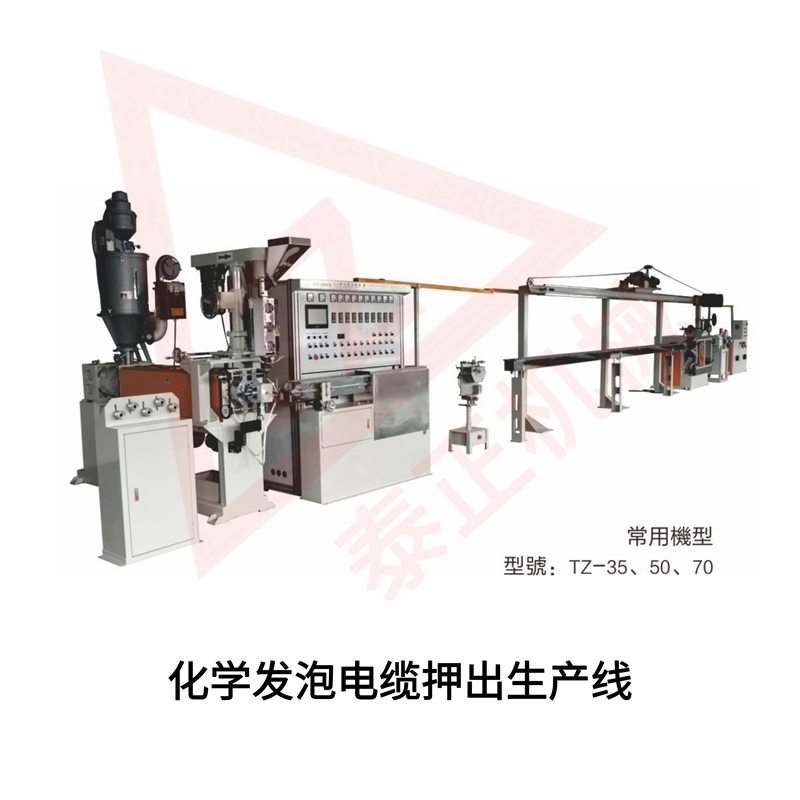

本機由主動放線機 、整直器、銅線預熱器、φ25輔機、φ30主機、電氣主控柜、前段移動恒溫水槽、鐳射測徑儀、后 段10米單層水槽、水中靜電測試儀（安裝在冷卻水槽內）、雙主動牽引機、12米斜式儲線架、 高頻火花機、雙軸收線機等組成。
四、化學發泡押擠出機生產線參數：
型號 | QF-25+20 | QF-30+25 | QF-40+30 | QF-45+35 | QF-50+35 |
進線規格 | AWG38-32 | AWG36-30 | AWG34-28 | AWG32-26 | AWG30-24 |
押出材料 | Foam-PE, HDPE, PU, PVC, etc | ||||
螺桿長徑比 | 28:1+18:1 | 28:1+18:1 | 28:1+18:1 | 28:1+18:1 | 28:1+18:1 |
主機動力 | 7.5HP | 10HP | 15HP | 15HP | 20HP |
注條機動力 | 2HP | 3HP | 3HP | 3HP | 5HP |
最高產量 | 20kg/h | 30kg/h | 40kg/h | 50kg/h | 60kg/h |
最高線速 | 350m/min | 400m/min | 500m/min | 600m/min | 600m/min |
活動水槽 | 自動移動回饋型恒溫活動水槽，配拭水器 | ||||
U型水槽長度 | 8m | 8m | 10m | 10m | 10m |
引取功率 | 3HP | 3HP | 3HP | 3HP | 3HP |
放線型式 | 無軸式動力放線，滑塊移動調節放線張力，配導體張力顯示，斷線保護。 | ||||
收線形式 | 雙軸式放線，馬達變頻調速，可單動/聯動運轉，米到停機，光桿排線或馬達排線。 | ||||
放線盤徑 | Φ200-Φ300 | Φ300-Φ500 | Φ300-Φ500 | Φ300-Φ500 | Φ300-Φ500 |
收線盤徑 | Φ300-Φ400 | Φ400-Φ630 | Φ400-Φ630 | Φ400-Φ630 | Φ400-Φ630 |
