zsMAXIN --- 2019-06-20 10:05:28
1

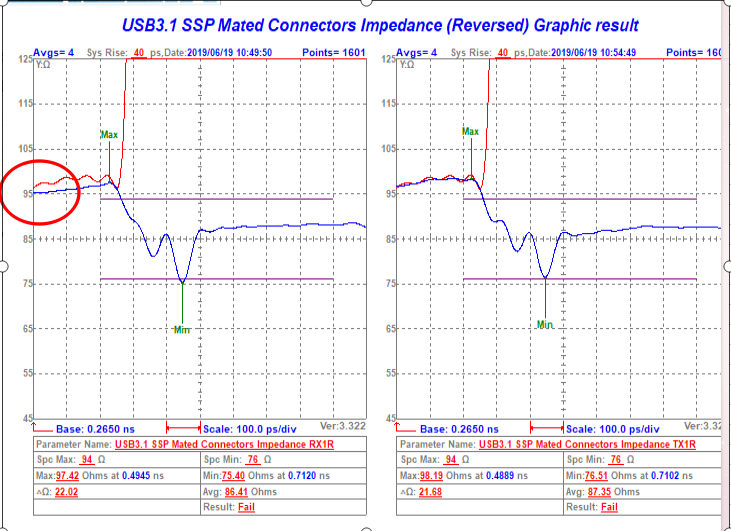

如圖中紅色圈圈那邊按理應該是85為起點，現卻是從95開始，這是什么原因引起的，另MIN那邊數值該如何去改善，望有能力的大俠指點指點，謝謝！
hl5825 --- 2019-06-20 14:38:40
2
1.先確定連接器的阻抗是多少，在將TDR校驗。（也可以送別家TDR測試對比，看是不是TDR失真）
2.對絞線如果是熱熔麥拉包帶的，盡量將去鋁箔的長度控制在5~76mm,芯線脫皮2~3mm,如果不是熱熔麥拉包帶，就要另外套熱縮套管，保證對絞線鋁箔不松散。
3.從報告看裸線的阻抗還是很OK 的（87~92歐姆），在焊完連接器后成型內模（一般用HDPE/LDPE),頭部阻抗應該可以穩定。
4.焊點要圓潤，焊完后要用清洗劑（醋酸乙酯）、牙刷清洗焊點去漬，在成型內模。
zsMAXIN --- 2019-06-21 08:54:24
3
hl5825:1.先確定連接器的阻抗是多少，在將TDR校驗。（也可以送別家TDR測試對比，看是不是TDR失真）
2.對絞線如果是熱熔麥拉包帶的，盡量將去鋁箔的長度控制在5~76mm,芯線脫皮2~3mm,如果不是熱熔麥拉包帶，就要另外套熱縮套管，保證對絞線鋁箔不松散。
3.從報告看裸線的阻抗還是很OK 的（87~92歐姆），在焊完連接器后成型內模（一般用HDPE/LDPE),頭部阻抗應該可以穩定。
4.焊點要圓潤，焊完后要用清洗劑（醋酸乙酯）、牙刷清洗焊點去漬，在成型內模。
連接器阻抗是90左右，之前測的時候是從85為起點，最近測的時候變成了95為起點了。TDR是校正過才開始測試的。
