近幾年，礦物絕緣電纜以其優越的耐火性能被廣泛應用在高層建筑、公建以及人員密集的體育場館、劇院、車站、機場等在安全條件要求較高的重要部門和使用環境惡劣的場所。
礦物絕緣電纜是將銅導體（熔點1083℃）嵌置在以充分干燥的，緊密質實的氧化鎂粉末（熔點2800℃）做為絕緣材料的無縫銅管（熔點1083℃）中做成的電纜，在火災環境（高溫、水淋、重物墜落）下能保障消防線路供電的可靠性。整個電纜全部由無機材料構成，它與使用有機絕緣材料的電纜相比，具有突出的耐火、耐高溫、耐輻照的特性。其長期使用溫度可達250℃。其外徑被壓扁至三分之一時，絕緣也不損壞，仍可正常使用；其銅護套本身又是一根很好的接地線，可提供良好的低接地電阻等等優點。此外礦物絕緣電纜還具有無煙無毒、載流量大、防爆、耐腐蝕、使用壽命長、機械強度高等優點。
但礦物電纜用做絕緣的氧化鎂粉末極易吸收潮氣。盡管礦物電纜的絕緣電阻值可做到100MΩ以上，一旦受潮，就會使絕緣電阻值大幅度降低，甚至降到0.5MΩ以下。因而礦物電纜終端密封和中間接頭密封就成為礦物電纜施工的關鍵。
1、工程概況
本工程建筑面積12.9平方米，其中礦物絕緣電纜用量達到了將近五萬米的量，由于礦物絕緣電纜用量大、造價高、易受潮，因此在施工中必須選派熟知礦物絕緣電纜特性以及熟練制作終端頭和中間頭的工人進行施工和電纜敷設。
2、礦物絕緣電纜選用技術要點
2.1 礦物電纜生產長度有限，在電纜敷設長度不夠時，需要中間連接器。但電纜接頭越多，則封端越多，電纜絕緣電阻值難以保證。而且中間連接器價格很高。因此礦物電纜訂貨時，應根據設計圖紙和現場情況，明確要求廠家提供一定長度的礦物電纜，以盡量減少中間接頭。另外例如BTTZ-4×25多芯電纜最大長度為98米,現場實際長度超過98米時，可采用4×(BTTZ-1×25)單芯電纜(其最大長度為560米)以減少中間接頭。
電纜技術參數表
型號 | 電纜外徑mm | 成品電纜最大長度m | 型號 | 電纜外徑 | 成品電纜最大長度m |
BTTZ 1×2.5 | 6.6 | 1000 | BTTZ 2×4 | 11.3 | 360 |
BTTZ 1×4 | 7.2 | 1000 | BTTZ 2×6 | 12.4 | 300 |
BTTZ 1×6 | 7.7 | 1000 | BTTZ 2×10 | 14.2 | 230 |
BTTZ 1×10 | 8.8 | 900 | BTTZ 2×16 | 16.2 | 170 |
BTTZ 1×16 | 9.8 | 700 | BTTZ 2×25 | 19.1 | 130 |
BTTZ 1×25 | 11.1 | 560 | BTTZ 3×4 | 11.9 | 350 |
BTTZ 1×35 | 12.2 | 400 | BTTZ 3×6 | 13.0 | 270 |
BTTZ 1×50 | 13.6 | 340 | BTTZ 3×10 | 15.1 | 200 |
BTTZ 1×70 | 15.2 | 250 | BTTZ 3×16 | 17.6 | 150 |
BTTZ 1×95 | 17.4 | 170 | BTTZ 3×25 | 20.2 | 100 |
BTTZ 1×120 | 18.8 | 146 | BTTZ 4×4 | 12.9 | 300 |
BTTZ 1×150 | 20.4 | 121 | BTTZ 4×6 | 14.2 | 220 |
BTTZ 1×185 | 22.9 | 99 | BTTZ 4×10 | 16.3 | 170 |
BTTZ 1×240 | 25.8 | 75 | BTTZ 4×16 | 19.3 | 110 |
BTTZ 1×300 | 28.6 | 60 | BTTZ 4×25 | 22.6 | 98 |
（備注：成品電纜最大長度各廠家稍有差別）
2.2 在下列情況應選擇采用塑料護套的礦物電纜：①明敷在建筑物有美觀要求的場所②有氨及氨氣或其他對銅有強烈腐蝕作用的化學環境③電纜最高使用溫度超過70℃但低于90℃，同其他塑料電纜敷設在同一電纜橋架、電纜溝時，或人可能觸及的場所。

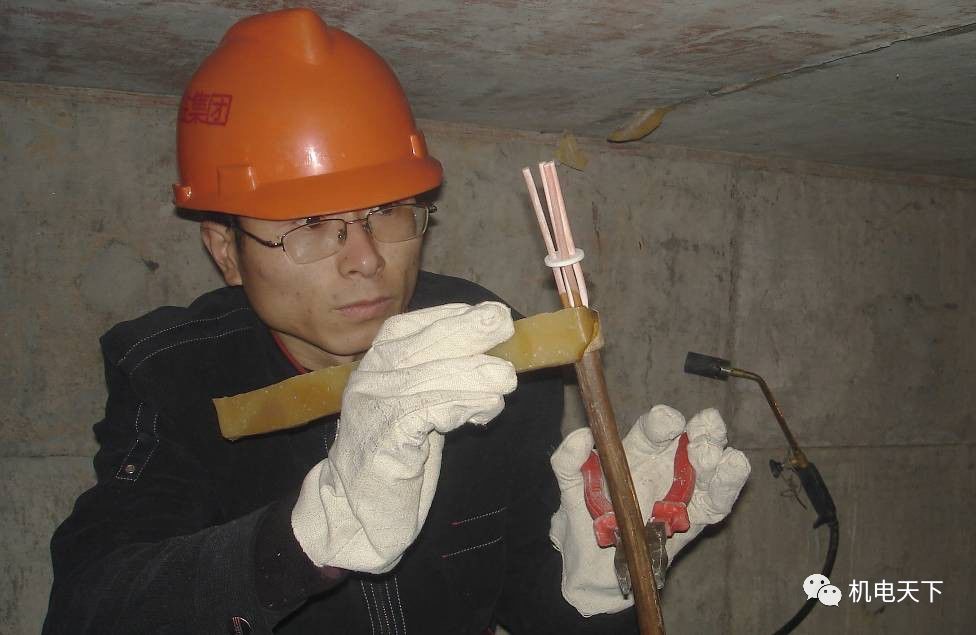

3、礦物絕緣電纜終端頭制作工藝

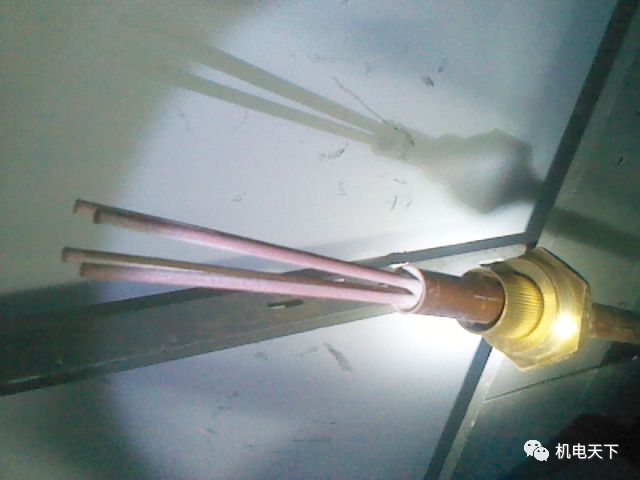

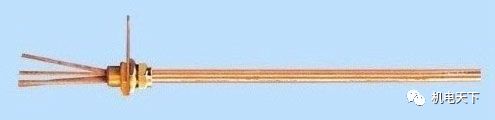

礦物絕緣電纜終端頭成品示意圖

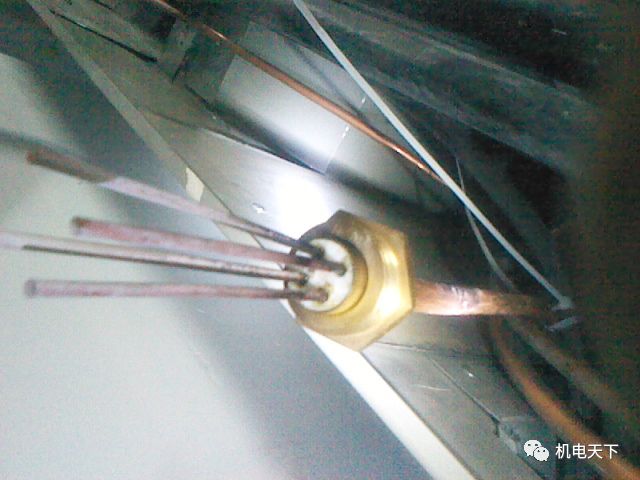

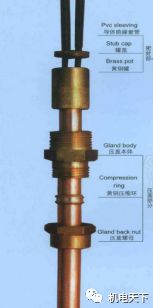

礦物絕緣電纜終端頭內部結構圖

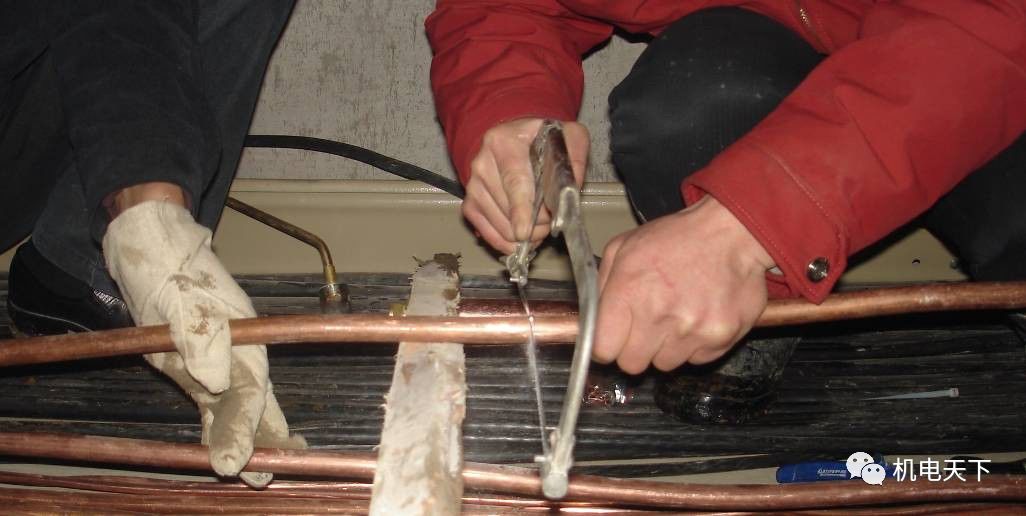

3.1、將電纜按照所需長度先用管子割刀在礦物電纜的擬切斷位置和礦物電纜擬剝皮末端上面割兩道痕線，用手鋸按照礦物電纜的擬切斷位置進行切割。

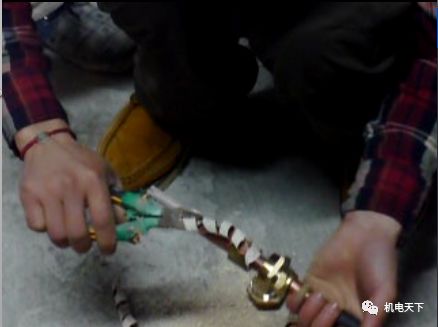

3.2、再用斜口鉗將護套銅皮夾在鉗口之間按順時針方向扭轉，以一步步地夾住護套銅皮的邊并以較小角度進行轉動剝離，直到礦物電纜擬剝皮末端割痕處。

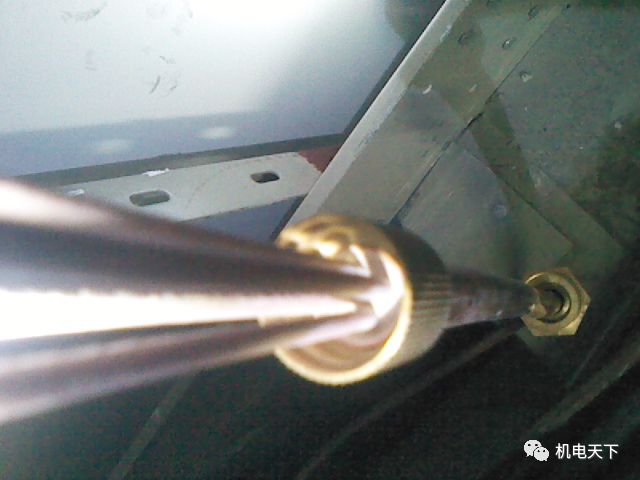

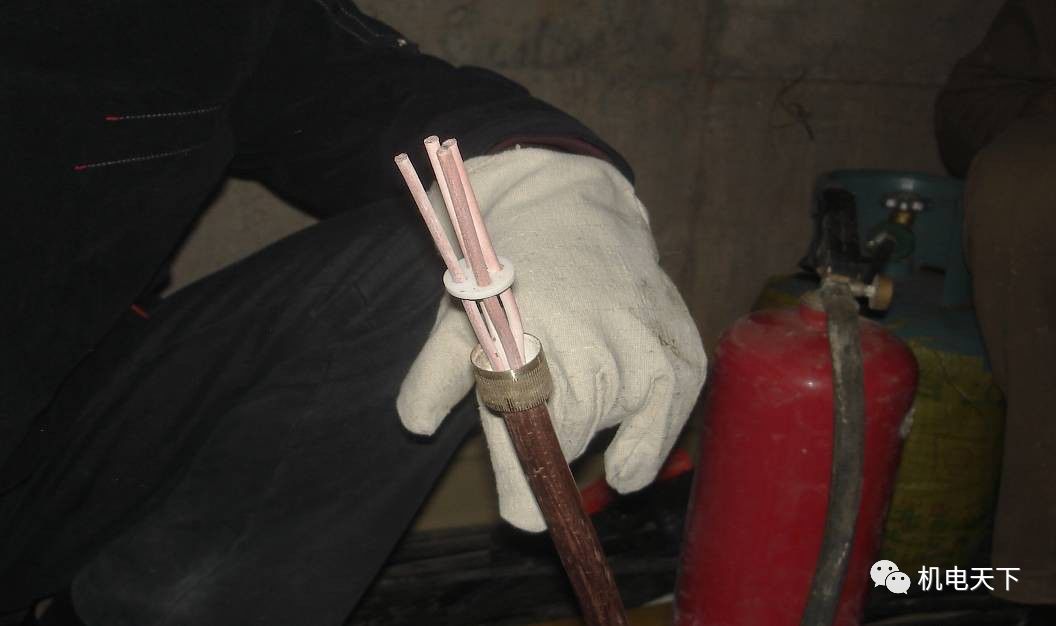

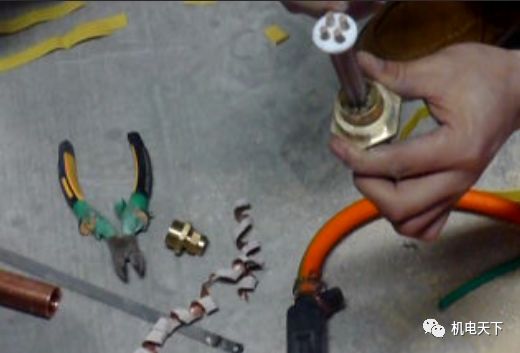

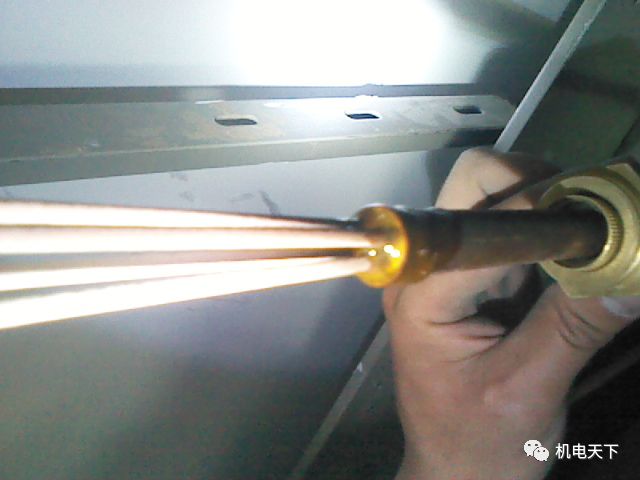

3.3、用清潔的干布或砂紙徹底清除外露導線上的氧化鎂絕緣料，然后將束頭套在電纜上，并將壓蓋的零件垂直擰在電纜護套銅皮上。開始時應用手束擰，并用束頭在零件上滑動來檢查壓蓋的垂直度。確認垂直后再用管絲鉗夾住壓蓋的滾花座繼續進行安裝，直至護皮一端低于壓蓋內局部螺紋處。

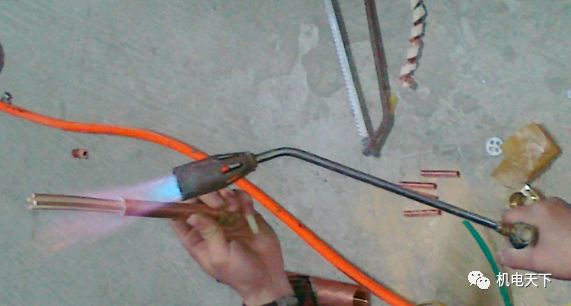

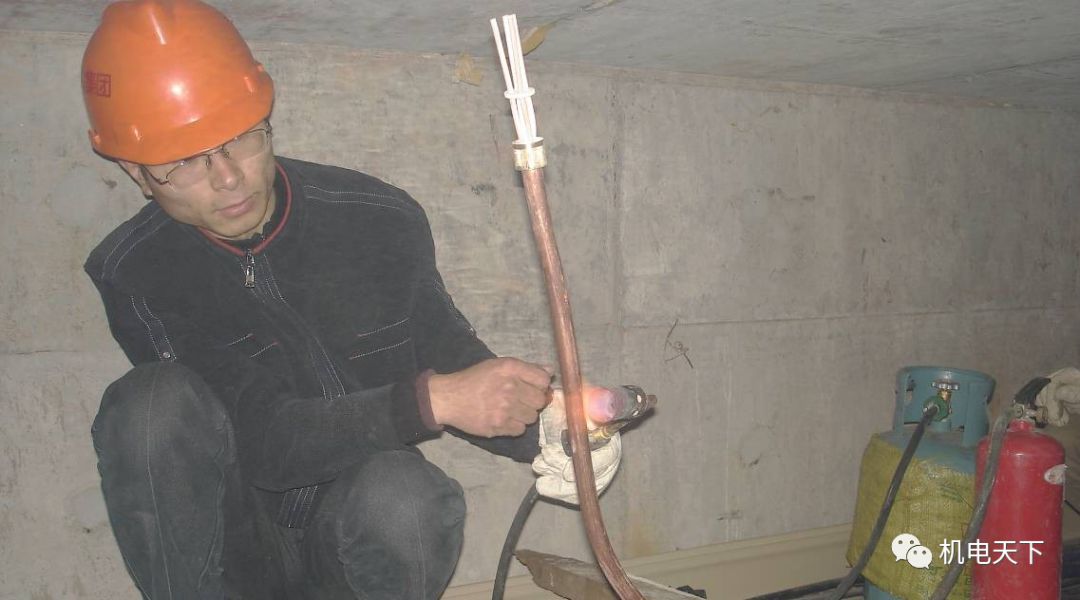

3.4、從約距電纜敞開端1米處用噴燈火焰加熱電纜進行防潮，并將火焰不斷地移向電纜敞開端，以便將水分排出干凈，且只可向電纜敞開端移動火焰，以免將水分驅向電纜內部。

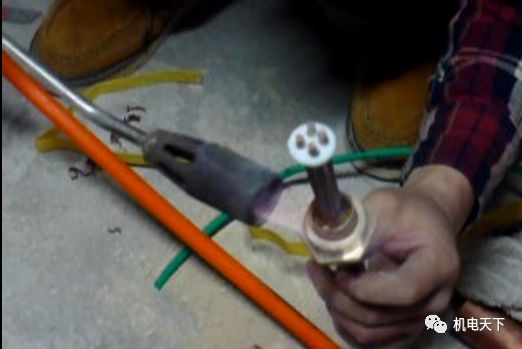

3.5、用歐姆表分別測量一下線芯與線芯、線芯與護套之間的絕緣電阻，測量值必須達到200MΩ以上，若測量結果達到要求，則可以在壓蓋內注入封口膏，封口膏應從一側逐漸加入，以便將空氣排盡。等封口膏加滿，再壓上罐蓋，做好密封處理，接著用熱縮套管把線芯套上，用噴燈熱縮。
4、礦物絕緣電纜中間接頭制作工藝

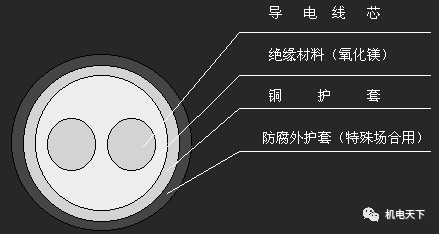

礦物絕緣電纜截面圖
4.1、如3.1、3.2和3.3同樣的切割剝皮方法，所不同的就是要在電纜切斷前把頭子和豐碑套上再把電纜皮剝掉，然后把銅棒上氧化鎂粉察干凈，再用尖嘴鉗把氧化鎂粉調半顆米的小槽便于打膠不要調太深了，并保證銅皮是個喇叭口，豐碑不會掉出來。
4.2、用液化石油氣進行驅潮，以利于后續的打密封膠。
4.3、打密封膠前把槽里的灰清理干凈，打完膠看看有沒有氣泡如有在補一下，然后把螺絲推上來固定好，待膠水灌滿后加熱融化，最后將把白色墊片推下來扣平。

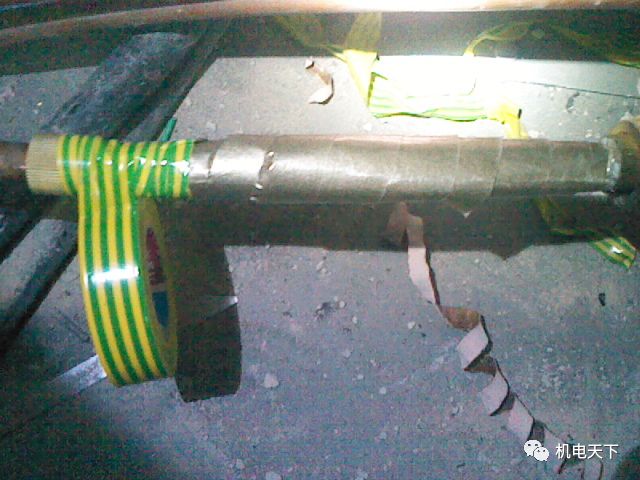

4.4、再套上熱縮管，保證有兩層熱縮管，使用云母帶最少包兩到3根，外面再包一層，再用普通絕緣膠帶固定，然后銅管推過來螺絲用扳手上緊，使得管子要放在中間。
5、安裝敷設
本工程礦物電纜水平敷設均為沿梯式橋架敷設，由于橋架內全部是礦物絕緣電纜，所以不必考慮電纜本身的防火、阻火措施。
電纜敷設的全部部徑應滿足表1規定的電纜允許最小彎曲半徑的要求。
表1礦物絕緣電纜彎曲半徑
電纜外徑D（mm） | D＜7 | 7≤D＜12 | 12≤D＜15 | D≥15 |
電纜內側最小彎曲半徑R（mm） | 2D | 3D | 4D | 6D |
注：多根不同外徑的礦物絕緣電纜相同走相時，為達到整齊、美觀的目的，電纜的彎曲半徑參照外徑最大的電纜的進行調整并符合相應的最小彎曲半徑要求。
在礦物電纜安裝敷設的時候，由于礦物電纜比較硬而且彎曲過大容易損壞礦物電纜的絕緣，同時還要滿足上表的彎曲半徑以及整齊美觀的效果，因此無論在水平橋架內敷設還是在梯式橋架內敷設，都必須調直后再敷設到橋架內。礦物電纜水平和垂直敷設的固定間距見表2。
表2 電纜固定間距
電纜外徑D（mm） | D＜9 | 9≤D＜15 | D≥15 | |
固定點之間的最大間距 | 水平 | 600 | 900 | 1500 |
垂直 | 800 | 1200 | 2000 | |

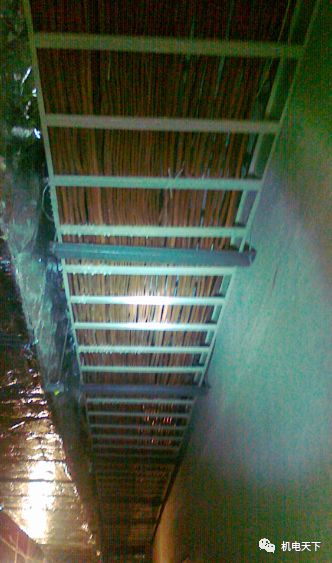

水平敷設

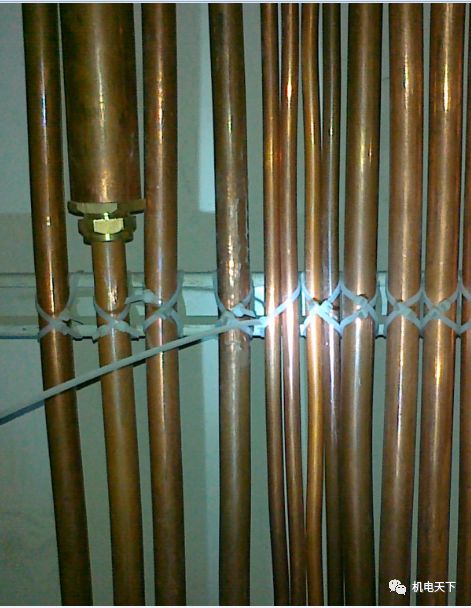

垂直敷設
6、礦物絕緣電纜的應該注意的幾個事項
6.1 礦物電纜柔性很差，施工放線要保持順直很難。為此，要注意以下幾個問題：
①線槽吊架盡量用 L 型吊架，在地面放線時便于放入線槽中。
②線槽在跨越梁等處，注意其高低過渡段適當加長，使線槽平緩過渡，其傾斜角不大于30°，否則這“彎曲”段電纜難以放入線槽內。
③在選擇線槽時，要適當加大線槽尺寸，根據電纜截面選用線槽時，礦物電纜的截面可加倍考慮，特別是寬度在100mm 以下的線槽，線槽偏小常使線槽難以上蓋。
6.2 有個別的礦物電纜，封端施工時，如果嚴格按照標準設計工藝操作，其絕緣電阻反復兩次都不能達到要求，很可能是其電纜外皮無縫銅管有“砂眼”所致，應盡快與廠家聯系解決，以免浪費工時。
6.3 如果礦物電纜廠家提供的封端附件及材料性能不佳，盡管礦物電纜的絕緣電阻值初始做到200MΩ以上，但在潮濕的環境下有降到0.5MΩ以下的可能。特別是有些使用礦物電纜的回路平時不通電，如處在待命狀態下的消防電氣回路，其礦物電纜的絕緣電阻值應該定期檢測，絕緣電阻降到0.5MΩ以下的及時處理，以免影響使用功能。
6.4、在電纜的敷設過程中，或敷設安裝好之后，一定要嚴格禁止帶電的電焊龍頭線在電纜上拖動或碰撞，因?yàn)閹щ姷碾姾庚堫^線會與礦物絕緣電纜的銅護層（相當于接地線）產生碰焊火花，以致熔化銅護層，導致電纜銅護套層產生孔洞，引起空氣中的潮氣被氧化絕緣吸收，電纜的絕緣電阻值降低。有時還找尋不到產生孔洞的故障段，還會懷疑電纜制造廠的產品有問題，所以這一點是一定強調的。
6.5、在敷設、安裝過程中應勤測電纜的絕緣，發現問題及時處理。在電纜敷設前后以及終端、中間接頭制作前后應多次測量電纜的絕緣電阻值，并進行前后比較，以保證每一個安裝步序電纜的質量都是完好的。同時，無論電纜的截斷或暫停施工，還是要放置一段時間再施工，一定要及時做好電纜的封端，以免氧化鎂絕緣層受潮。
6.6、在電纜線路敷設好后，如果沒有中間接頭，則可直接做終端頭；如果有中間接頭，那么應該先做中間接頭再做終端頭，否則將增加核對相位的麻煩工序。
6.7、礦物絕緣電纜的銅護套可作接地線使用，但必須接地，且是一端接地。
7、結束語
傳輸相同的電流，礦物絕緣電纜比低煙無鹵阻燃電纜價格低3％～5％；當銅護套作接地線時，將四芯礦物絕緣電纜用于三相五線制時，可以節約電纜投資的 10％；礦物絕緣電纜的外徑比塑料電纜小1/3,同樣回路數的電纜,礦物絕緣電纜所需橋架僅為塑料電纜所需橋架的3/4 ，可節約2 0％的橋架投資；礦物絕緣電纜無需防火橋架，與塑料電纜比可節約20％橋架投資，如果用支架、吊架等方式敷設礦物電纜，用與橋架的投資可節約50％以上。由于它的材料全部是無機物組成，所以基本不老化，使用壽命長。
隨著技術的成熟和生產線大規模生產能力的形成，礦物絕緣電纜使用成本將會更低，同時由于人們對電纜安全性、可靠性的要求越來越高。礦物絕緣電纜以其所具有耐火、耐高溫的特性將廣泛應用于高層建筑、危險區域及防爆場所、高溫場合及重要公用設施。只要注意了施工安裝工藝，礦物絕緣電纜的各種優異性就能被充分的展現出來。
