介紹幾種礦物絕緣電纜產品
一、(NG-A)BTLY

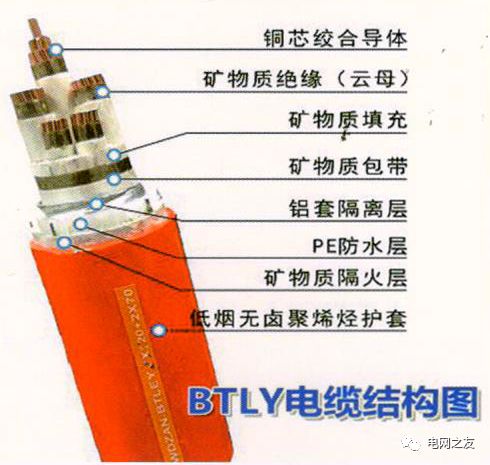

1產品結構圖
2檢驗標準
在火焰950±40℃180分鐘，線路不擊穿，線路通電性能保持完整，在650±40℃30分鐘后，承受15分鐘水噴淋或水浸，線路通電性能保持完整。
在受火溫度950±40℃，15分鐘燃燒試驗后，承受敲擊震動而不破壞，線路保持完整；達到國家要求的BS 6387：2013《在火災條件下保持電路完整性的電纜性能要求》。
3產品性能
防火特性：BTLY電纜嚴格遵循英國BS6387標準，發生火災時能保證至少3個小時必要人員與財產搶救的寶貴時間。
非災源性：BTLY電纜過載保護能力強，對大電流的沖擊具有良好的耐受能力，即使在負載發生變化或線路發生短路時，也不會像普通電纜一樣引起電纜著火，不會產生燃燒與延伸災害。
阻燃特性：BTLY電纜的主要材料(無機物或無機化合物)，決定了電纜本體的非燃性，因此不蔓延火災、不傳播火情。
載流值大：傳輸相同的電流量，BTTW電纜可比普通、阻燃耐火電纜減小1—2個截面等級。
耐壓等級高：BTLY重型電纜耐壓等級1000伏。高于剛性礦物絕緣電纜。
防爆特性：BTLY電纜可定長生產，無中間接頭，可阻止可燃性油蒸汽、可燃性氣體和火焰通過電纜進入與電纜連接的電器設備而起防爆作用。
絕緣性：BTLY電纜具有在短路溫度以上不變型、高耐火、火中三小時電路不問斷、增強機械特性、增強耐化學性等特點，因此絕緣性能更高。
高溫適應性：普通電纜的工作溫度一般為70一90℃，而BTLY電纜可在環境溫度250℃的條件下長期工作，因此可以適應在一些具有特定要求的環境內正常工作。
防水特性：BTLY電纜在火災條件下仍具有良好的抗水噴淋能力。
機械強度高：BTLY電纜通過高能β電子射線，產品具有良好的抗機械撞擊能力。
環保特性：BTLY電纜在火災條件下，雖可能產生少量類似煙氣的水汽，但無害于環境，完全克服了普通塑料電纜在火焰燃燒中所產生的煙霧和毒性對人員造成的“災難”和二次災害。
二、BTMMRZ

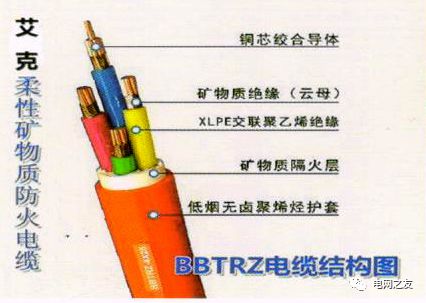

1 產品結構圖
2檢驗標準
在保持柔軟性能的同時又大大提高了防火性能，可在負載1000V工作條件下承受950℃、3小時的燃燒．同時具有抗噴淋、抗機械撞擊的功能。
3產品性能
高溫適應性：普通電纜的工作溫度一般為70一90℃，而BBTRZ電纜可在環境溫度125℃的條件下長期工作，因此可以適應在一些具有特定要求的環境內正常工作。
防水特性：BBTRZ電纜在火災條件下仍具有良好的抗水噴淋能力。
機械強度高：產品具有良好的抗機械撞擊能力。
環保特性：BBTRZ電纜在火災條件下，雖可能產生少量類似煙氣的水汽，但無害于環境，完全克服了普通塑料電纜在火焰燃燒中所產生的煙霧和毒性對人員造成的“災難”和“二次災害”。
節能特性：相同的截面積，電纜的無功損耗會大大減少，長期使用會減少大量能源浪費。
易安裝性：BBTRZ電纜適用各種敷設方式，而且結構柔性，便于彎曲。中間無接頭，無需專用終端，因此無附件之憂，一般電氣人員均可按常規電纜的敷設方法進行。
三、BTTRZ/BTLY—C

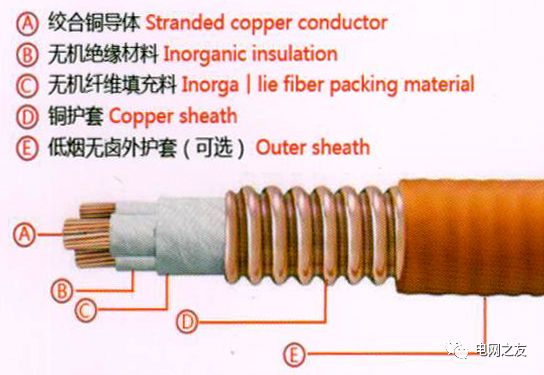

1產品結構圖
2檢驗標準
JG／T 313—2014中華人民共和國建筑工業行業標準《額定電壓0．6／1kv及以下金屬護套無機礦物絕緣電纜及終端》。
市面上已經出現部分不良廠家采用銅帶聯鎖鎧裝假冒YTTW的弧焊螺紋銅護套，聯鎖鎧裝并非密封工藝，與普通鋼帶鎧裝電纜無異，只是起到外力保護作用，致命點是無法防水，極易受潮短路。更無法通過英國標準BS 6387的噴淋防火測試，綜合性能比普通電纜還差，相關單位謹防上當。
3產品特性
1防火性能優異，耐火等級不僅滿足國標GB／T19216 21—2003要求1000℃，180min，還可滿足英國BS6387：2013中規定的C、W、Z三項試驗(耐火C級950℃180min，噴淋W級650℃15min，擊Z級950℃~15min)；
2連續長度長，不管是單芯，還是多芯電纜．其長度能滿足供電長度需要，每根連續長度可達1000m以上；
3截面大，單芯電纜截面可達630mm2，多芯電纜截面可達70mm2；
4具有柔性，電纜可以盤在電纜盤上，其彎曲半徑6—10D，（D為電纜外徑）!
5燃燒時無煙無毒，絕緣采用無機材料(不燃燒體)，燃燒時不會產生任何有害氣體，更不會發生2次污染，稱得上是環保綠色產品；
6過載能力大，電纜不僅載流量大，而且具有較大的過栽能力。根據布線要示，通常電纜表面溫度名≤70℃。若布線不可觸摸．也不與可燃建筑材料相接觸時，電纜護套溫度可提高到105℃。過載時防火電纜長期工作溫度可達250℃;
7耐腐蝕，有機絕緣耐火電纜有時需穿塑料管或鐵管，塑料管易老化變脆，鐵管易銹蝕，防火電纜有銅護套不須穿管，銅護套耐腐蝕性好；
8無電磁干擾，防火電纜與信息、控制等線在同一豎井中敷設時，在銅護套的屏蔽下，不會對信號、控制電線電纜傳輸?shù)男畔a生干擾；
9安全性好，防火電纜能在火焰中正常供電，起動滅火設備，減少火災損失，對人身安全也特別可靠，其銅護套是優良導體，是最好的接地PE線．且連續到電纜全長，大大提高了接地保護靈敏度與可靠性；
10使用壽命長，無機絕緣材料耐溫高，且不易老化，他壽命比有機絕緣電纜高許多倍。在正常工作狀態下，其壽命可達100年以上；
11柔性防火電纜的包裝運輸和安裝及配件近似于普通電纜，較簡單；
12經濟性好，柔性防火電纜由于制作工藝先進，安裝簡單，在同等條件下其綜合費用比礦物絕緣電纜的費用明顯降低。
四、BTTZ

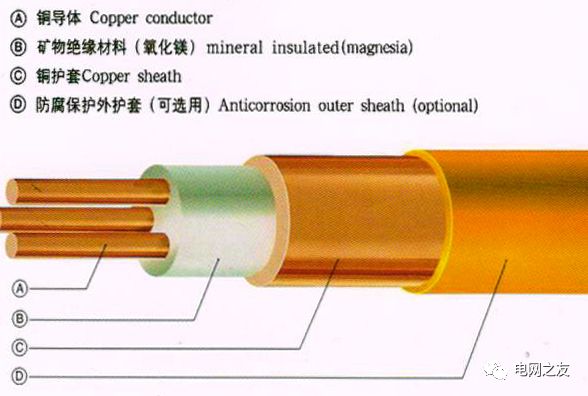

1產品結構圖
2檢驗標準
它具有耐高溫、防火、防爆、不燃燒(250℃時可連續長時間運行，1000℃極限狀態下也可作30min的短時間運行)且載流量大、外徑小、機械強度高、使用壽命長，一般不需要獨立接地導線的特點。
3產品性能
1)完全防火，BTTZ電纜自身完全不燃燒，同時也不會引發火源。即使在有火焰燒烤的情況下，只要火焰溫度低于銅的熔點溫度，火焰消除后電纜無需更換仍可繼續使用。在被火焰燒烤的情況下不會產生有毒的煙霧和氣體。
2)過載保護能力強，線路過載時，只要發熱達不到銅的熔點溫度，電纜不會受損。即使瞬間擊穿，擊穿處氧化鎂晶體也不會形成碳化物，過載消除后，電纜性能不會產生變化，仍可繼續正常使用。
3)工作溫度高，由于絕緣層氧化鎂晶體的熔點溫度遠高于銅的熔點溫度，因而電纜最高正常工作溫度可達250℃，短期內可在接近銅的熔點溫度1083℃下繼續運行。
4)防腐、防爆性能好，由于采用無縫銅管作護套，所以BTTZ電纜具有防水、潮氣、油和一些化學物質侵害的性能，銅管具有相當?shù)臋C械強度故有較好的防爆性能。
5)使用壽命長，BTTZ電纜全部由無機材料構成，因而不存在絕緣老化，使用壽命可達到普通電纜的3倍以上。
6)敷設靈活性較大，BTTZ電纜可以與普通電纜敷設在橋架上，同時也可以采用專用支架明敷，比普通電纜敷設更具靈活性，也節省了電纜橋架的投入，可以降低工程整體造價。
