NG-A(BTLY)柔性防火電纜 - 無圖版
礦物電纜CM --- 2019-03-30 19:38:18
1
NG-A(BTLY)電纜是在BTTZ電纜的基礎上研制的全新一代礦物絕緣電纜，除具備BTTZ電纜的長處外還克服了BTTZ電纜的問題和缺點，并由于出產長度不受約束，無需中心接頭，在出資本錢上比BTTZ電纜節省10-15％。
一、電纜特征：
1.1耐火功能
NG-A系列耐火電纜按BS:6387耐火請求規劃功能達到；
1）950℃火焰下持續通電180min不擊穿；
2）950℃火焰下180min后浸水60min不擊穿；
3）950℃火焰下接受180min的敲擊振蕩而不擊穿；
1.2整根無接頭交貨
NG-A系列耐火電纜出產過程中選用的金屬套接連成型工藝，使得電纜長度可滿意客戶請求，然后做到整根無接頭整盤交貨。裝置過程中能夠整段敷設而且無需穿管。
1.3絕緣可靠
云母帶絕緣可使NG-A系列耐火電纜的額外電壓等級可達0.6/1kV，本商品的使用規模擴大到1kV的供電系統。
1.4防水
NG-A系列耐火電纜選用金屬套接連成型工藝，能夠做到中心無接頭，杜絕了接頭出進水景象，即便將BTL系列礦物絕緣電纜徹底浸水在水中，憑借其無縫金屬套，也能夠正常運轉。
1.5防鼠蟻
NG-A系列耐火電纜由于接連成型金屬套的存在，有用避免了鼠蟻對電纜破壞損害。
1.6機械強度高
NG-A系列耐火電纜緊固經用。咱們在規劃耐火層構造時，思考了火災條件笑各種也許的沖擊，因而其緊固功能優于鋼帶鎧裝電纜。
1.7耐腐蝕
NG-A系列耐火電纜的金屬護套具有高耐腐蝕性，關于大多數的裝置來說，他不需要采取附加的防護辦法；即便在電纜的金屬護套易遭受化學品腐蝕或工藝污染嚴峻當?shù)兀捎陔娎|最外層有塑料外護套維護，他仍然安全。
1.8節能環保
NG-A系列耐火電纜線芯工作溫度低于其他類型的電纜，因而在正常工作中BTL系列礦物絕緣電纜的線損低，節省了能耗，在有環保請求的項目中特別合適使用。
1.9防輻射、壽命長（安全可靠）
NG-A系列耐火電纜中使用的無機資料，耐輻射�？杀ＷC電纜具有穩定性，壽命長合耐久性，可適用于核電等范疇。
二、標準規模
NG-A系列耐火電纜的導體為圓形銅絞線，因而標稱截面1.5mm2～6mm2可出產，2～37芯；標稱截面10～240mm2可出產1～5芯，120～630mm2可做單芯。
三、供貨周期
由于工藝領先，出產效率高，廢品率低，NG-A系列耐火電纜供貨周期較短，一般可在7個工作日交貨。

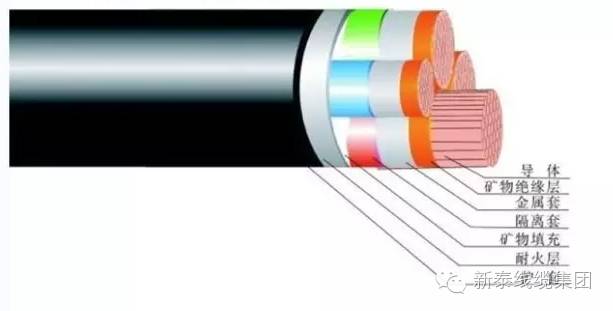

四、產品結構
wzy0910 --- 2019-03-31 10:27:30
2
abcdef1234 --- 2019-04-15 11:15:49
3
一、NG-A(BTLY)電纜型號名稱及產品結構：
電纜型號： NG-A（BTLY）
名 稱：隔離型（柔性）礦物絕緣防火電纜

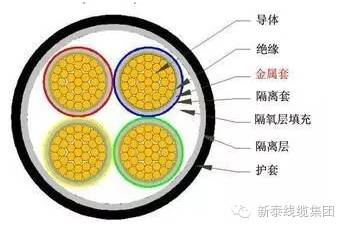

NG-A(BTLY)電纜結構：
1、導體為圓形銅絞線
2、絕緣層為云母帶
3、金屬套為連續鋁或鋁合金金屬管
4、隔離套（交聯絕緣）
5、耐火層（在其外覆以火焰下不熔不燃可膨脹阻火的無機物—Mg（OH）2或AI（OH）3）
生產范圍：
型號 | 規格（mm2） | 芯數 | 額定電壓 |
NG-A(BTLY) | 2.5-6 | 2-61芯 | 0.6/1kV |
2.5-95 | 2-5芯 | ||
10-300 | 1芯 |
執行標準：企業標準
二、NG-A(BTLY)電纜性能：
BTLY電纜長度可根據用戶需要，實現整根無接頭整盤交貨。
BTLY礦物絕緣電纜敷設時可不必另行穿管，具有BTTZ同等的防水、防沖擊功能。同時BTLY系列礦物絕緣電纜具有良好的防蟻、防鼠、防輻射等功能，保證電纜更具有穩定性、壽命長和耐久性。工作溫度低、線損小、抗過載能力強，使用壽命長、安全性高，尤其在有環保要求的項目中更適合應用。
BTLY電纜的導體是由多股銅線絞合而成，絕緣層采用礦物質絕緣材質。鋁護套采用鋁質軟護套，經特殊工藝加工，隔離層采用氫氧化鎂或氫氧化鋁礦物質材料，外護層采用低煙無鹵或更好的塑料性材質。 BTLY電纜較之BTTZ系列金屬外護套電纜相比，可以做到連續大長度、240mm以內可以多芯成纜，克服了接頭過多的缺點。
BTLY電纜用鋁為主要材料金屬管擠出或焊接代替銅管拉拔不但簡化了工藝提高了效率，而且使產品成本大幅下降。用鋁管之所以能代替銅管，在高溫火焰下不熔，得益于鋁管外擠覆的膨脹耐火層：在火焰侵襲下膨脹層發泡固化，形成厚厚的屏障阻隔了火焰對鋁管的直接噴射。不但鋁管的完整性得以保存，而且使云母帶受熱溫度降低至600℃以下，云母帶絕緣的穩定性得到提高（云母帶的絕緣電阻隨溫度的降低而上升）。
三、NG-A(BTLY)電纜主要工序介紹：
繞云母帶
