某日一500kV 架空輸電線路 C 相 故障，重合不成，開關三跳，強送失敗。巡線檢查發現，該線路 某一檔大小號側斷線， 距離小號側 大約2米處 C相 子導線 斷裂情況如下圖所示。

▲圖  導線斷裂現場照片

該500kV架空輸電線路 導線型號為 JLRX/F2A-460/40-26 型碳纖維復合芯軟鋁導線，故障發生后，電網公司運檢部門立即組織電科院等相關單位現場對斷裂導線取樣（取樣區域?yàn)閷?dǎo)線兩側斷口及斷口往大號側約 50 米），及時開展了導線斷口分析、導線性能檢測、故障模擬試驗等，對導線斷裂原因進行了綜合分析。

根據現場取樣知，斷裂導線鋁股表面附著一層黑色污垢，兩端鋁線斷口呈拉伸頸縮狀。

▲ 圖 故障導線兩側斷口形貌

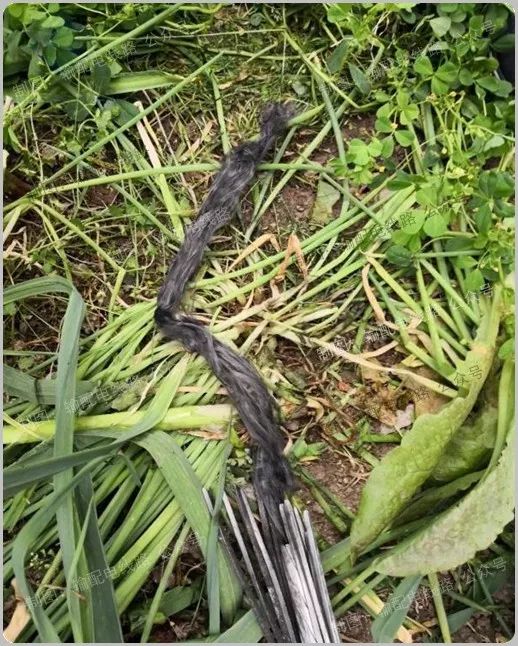

斷口兩側芯棒均稍有內縮，該檔小號側僅露出少量玻璃纖維絲。大號側斷口外存在長約 400mm 的黑色絲絮狀物質，部分軟鋁型線上有放電痕跡。

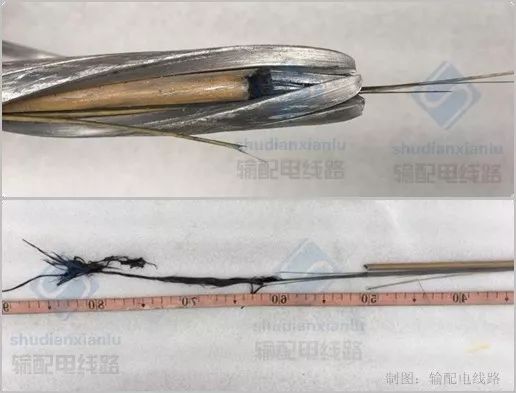

▲圖 兩側故障導線芯棒斷口形貌

▲圖 小號側斷口軟鋁型線上的放電痕跡

剝開外層鋁股，斷口兩側碳纖維芯棒均已劈開，約 3/4 截面范圍的斷口較為平齊，碳纖維未見松散，拉伸痕跡不明顯，另外約 1/4 截面范圍的碳纖維及外層玻璃纖維較為分散，部分呈拉斷絲絮狀形貌。將兩側斷口進行復原，發現兩側斷口形貌基本能夠吻合，大號側斷口外側存在黑色絲絮狀物質，復原劈開的小 號側芯棒，發現有部分碳纖維缺失，表明該側芯棒部分碳纖維被拉出。

 ▲圖 故障導線芯棒斷口復原形貌

依據 《復合材料芯架空導線》（GB/T 32502-2016）標準和電網公司招投標技術規范書，碳纖維導線性能檢測項目包括導線整體性能、芯棒性能、軟鋁型線性能三部分，其中導線整體性能包括：常溫拉斷力、外徑、線密度、節徑比和絞向，芯棒性能包括：直徑偏差、抗拉強度、密度、卷繞試驗、扭轉試驗、玻璃化轉變溫度，軟鋁型線性能包括：尺寸偏差、機械性能。檢測結果表明，故障碳纖維導線的各項性能均符合電網公司招投標技術規范書和相關國家標準要求，詳見下表。

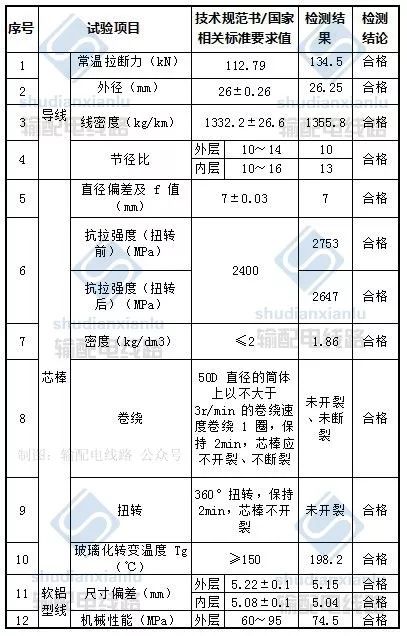

表 故障碳纖維導線質量檢測結果

開展了導線正常拉斷、芯棒人工彎斷后導線拉斷的模擬試驗，將斷口與現場故障斷口進行對比，可以看出，無論是故障導線、人工彎斷導線還是正常拉斷導線，軟鋁型線斷口均呈拉伸緊縮狀，無明顯差異。

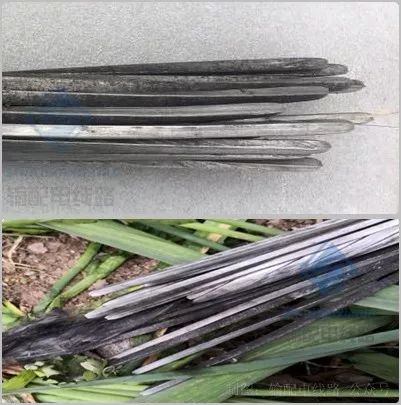

▲圖 導線不同斷裂形式下的鋁線斷口形貌

從不同斷裂形式下的芯棒斷口形貌來看，在正常拉斷的導線芯棒斷口處，碳纖維呈分散且長短不一的細絲狀分布，并隨機斷裂在不同位置，無整齊斷口，而現場故障導線芯棒斷口和人工折斷的芯棒斷口則較為整齊，形貌一致，說明故障導線芯棒在斷裂前已受損或折斷。

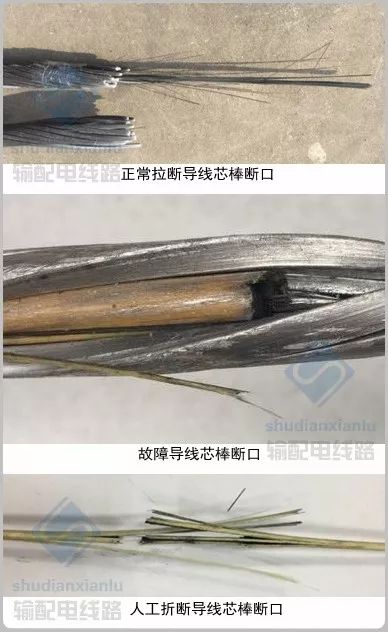

▲圖 三種不同斷裂形式下芯棒斷口形貌

故障導線大號側芯棒約有 400 mm 的碳纖維呈現松散的絲絮狀，與經過燃燒的碳纖維形貌相似與正常拉斷導線芯棒斷口處的碳纖維形貌有明顯差異，說明碳纖維經受了高溫?zé)�灼�?/span>

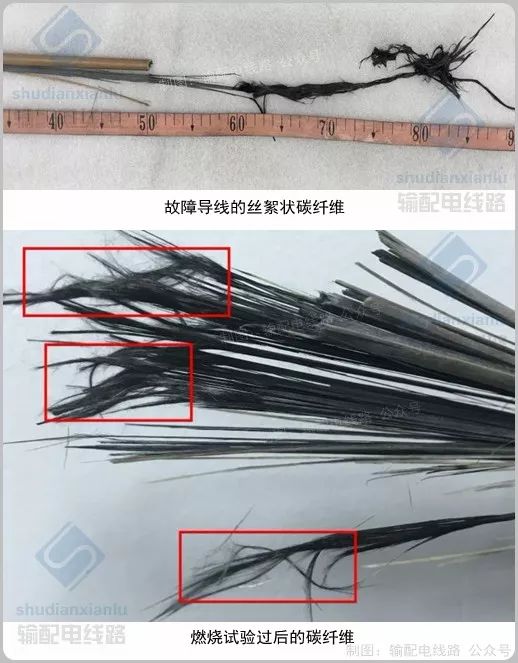

▲圖  故障導線的絮狀碳纖維與經燃燒試驗過的碳纖維形貌對比

檢測試驗結果表明，斷裂導線的各項性能指標均符合電網公司招投標技術規范和 《復合材料芯架空導線》（GB/T 32502-2016）要求。

對比分析故障導線芯棒斷口、人工折斷導線芯棒斷口、正常拉斷導線芯棒斷口形貌可見，現場故障導線芯棒斷口形貌和人工折斷導線芯棒斷口形貌相似，表明導線在斷裂前芯棒已有損傷。

碳纖維經高溫燃燒后呈松散絲絮狀，與故障導線的絲絮狀碳纖維形貌相似。據此推斷，故障導線在發生斷裂后，部分碳纖維露出，在強送電過程中，故障導線接地放電產生高溫，環氧樹脂燃燒，碳纖維因失去環氧樹脂的粘接而松散，呈現出絲絮狀。

從線路竣工圖紙的技術參數可以計算出，導線平均運行張力為 28.20kN，最大使用張力為 45.12kN。經計算，芯棒折斷后的碳纖維導線鋁線的實際可承受拉力約為 33.6kN，說明碳纖維芯棒折斷后的導線仍能短期運行。

綜上分析，碳纖維導線在發生斷線前，內部芯棒已經受損甚至斷裂， 導線運行張力主要由軟鋁型線及殘余碳纖維承擔。導線運行以來，受強降雪、低溫、大風等環境因素影響，導線的承載力逐步降低減弱，而事發前兩天發生 15℃以上的氣溫驟降，導致導線的應力變化較大，因損傷累積效應發生斷裂。

（1） 發生斷線的碳纖維復合芯導線各項指標均符合國網公司招投標技術規范書和國家相關標準要求。

（2） 碳纖維導線斷線的主要原因是內部芯棒已受損甚至斷裂，在環境、應力等綜合因素的長期作用下，強度逐步下降并最終導致斷線。

（1） 建議制造企業加強導線生產、運輸過程中的產品質量管控和保護。

（2） 建議加強導線現場施工過程管控和質量檢查，防止因施工工藝 不當造成導線及芯棒受損。
