電線電纜網 > 型號析疑 產品報價 > VDE H05GG-F是橡膠電纜 但是他是那個標準呢？（完整版）
VDE H05GG-F是橡膠電纜 但是他是那個標準呢？ - 無圖版
liuxiao520 --- 2019-03-08 13:35:52
1
H05GG-F
應用及描述
這種電纜一般用于住宅樓宇，廚房和辦公室，在低機械壓力的情況下用于電力供應。也為低溫使用（如烹調用具，烙鐵，烤面包機）。
標準及認證

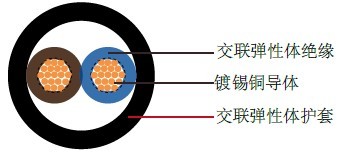

電纜結構
- 多股柔軟鍍錫銅導體
- 遵循VDE-0295 Cl-5, IEC 60228 Cl-5
- 交聯彈性體EI3絕緣
- 色彩編碼遵循VDE-0293-308
- 交聯彈性體EM 9外護套-黑色
技術特性
- 工作電壓: 300/500V
- 測試電壓: 2000V
- 動態彎曲半徑: 4×?
- 靜態彎曲半徑: 3×?
- 工作溫度范圍: -15°C to +110°C
- 短路時可達到的溫度: 200°C
- 阻燃: IEC 60332 -1
- 無鹵: IEC 60754-1
- 低煙: IEC 60754-2
- 煙密度: IEC 61034
電纜參數
線規 | 芯數 x 導體 | 標稱絕緣 | 標稱護套 | 標稱外徑 | 標稱電纜 |
18(24/32) | 2x0.75 | 0.6 | 0.8 | 6.3 | 53 |
17(32/32) | 2x1 | 0.6 | 0.9 | 6.8 | 64 |
16(30/30) | 2x1.5 | 0.8 | 1 | 8.3 | 95 |
14(30/50) | 2x2.5 | 0.9 | 1.1 | 9.8 | 140 |
18(24/32) | 3x0.75 | 0.6 | 0.9 | 6.8 | 65 |
17(32/32) | 3x1 | 0.6 | 0.9 | 7.2 | 77 |
16(30/30) | 3x1.5 | 0.8 | 1 | 8.8 | 115 |
14(30/50) | 3x2.5 | 0.9 | 1.1 | 10.4 | 170 |
12(56/28) | 3 x 4 | 1 | 1.2 | 12.2 | 240 |
10(84/28) | 3 x 6 | 1 | 1.4 | 13.6 | 320 |
18(24/32) | 4x0.75 | 0.6 | 0.9 | 7.4 | 80 |
17(32/32) | 4x1 | 0.6 | 0.9 | 7.8 | 95 |
16(30/30) | 4x1.5 | 0.8 | 1.1 | 9.8 | 145 |
14(30/50) | 4x2.5 | 0.9 | 1.2 | 11.5 | 210 |
12(56/28) | 4 x 4 | 1 | 1.3 | 13.5 | 300 |
10(84/28) | 4 x 6 | 1 | 1.5 | 15.4 | 405 |
18(24/32) | 5x0.75 | 0.6 | 1 | 8.3 | 100 |
17(32/32) | 5x1 | 0.6 | 1 | 8.7 | 115 |
16(30/30) | 5x1.5 | 0.8 | 1.1 | 10.7 | 170 |
14(30/50) | 5x2.5 | 0.9 | 1.3 | 12.8 | 255 |
