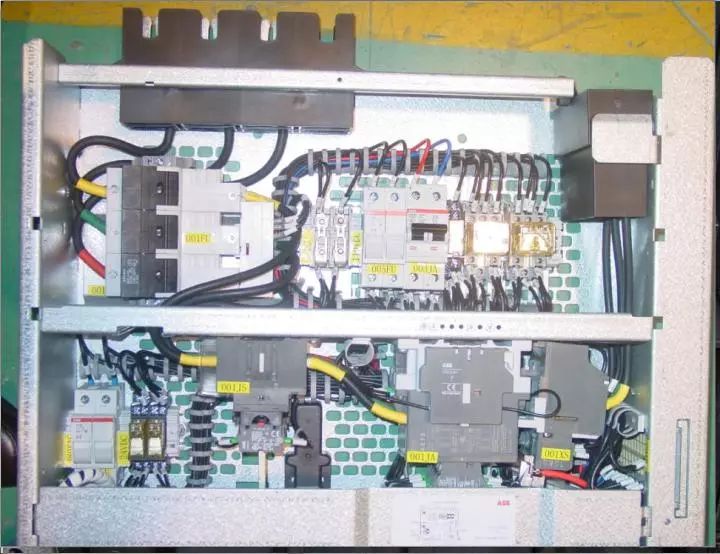

下圖是MNS低壓開關柜的電動機回路控制抽屜圖片，我們看到的電線都是多芯線。很明顯，就是為了施工方便。

再看下圖：

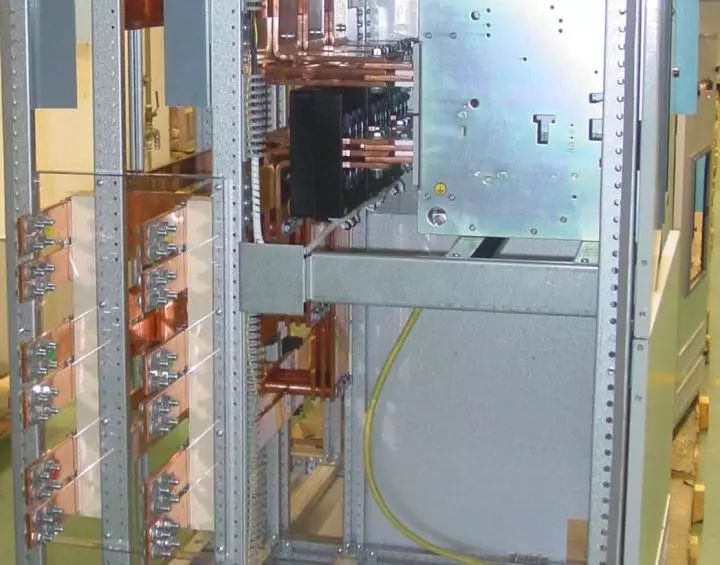

這是載流量為4000A的低壓開關柜圖片，我們能從右上角看到4000A的斷路器圖片。注意到圖中的導線都是銅排，然而從斷路器上垂下一根黃綠色的電纜，它就是接地線。盡管這根接地線如此之粗，但它還是多芯線。

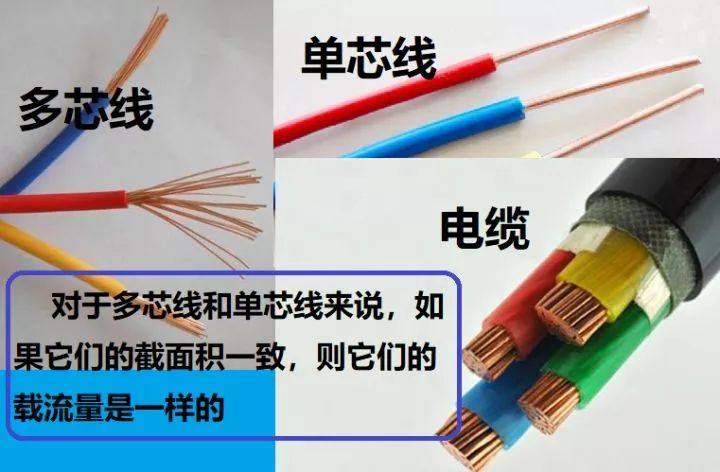

如此看來，在實際工作中，單芯線的用量會比多芯線少很多。

我們來考慮另外一個問題：

多芯線的載流量與芯線數量有何關系？有什么限制條件嗎？

（提示：截面半徑與載流量的關系、某頻率電磁場在導線內的穿透深度與載流量的關系、導線外包絕緣層的散熱能力與載流量的關系等等）

=======================

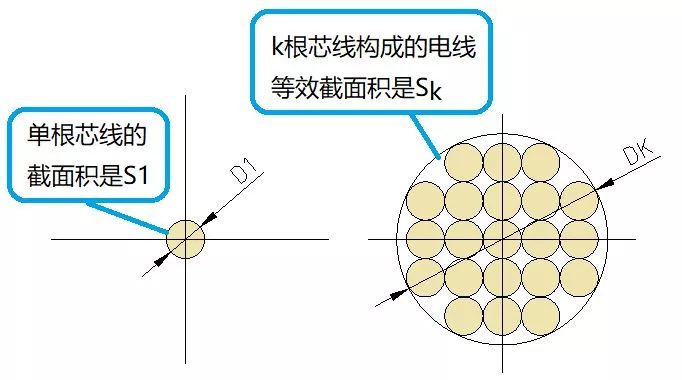

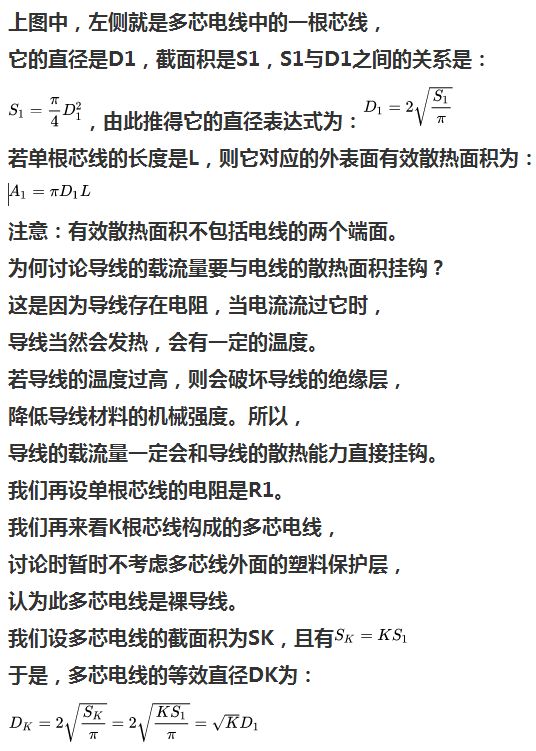

1.關于多芯線與載流量的關系

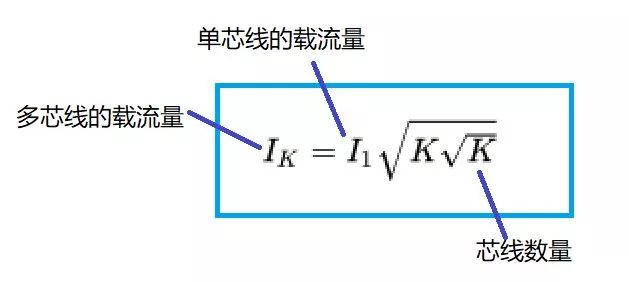

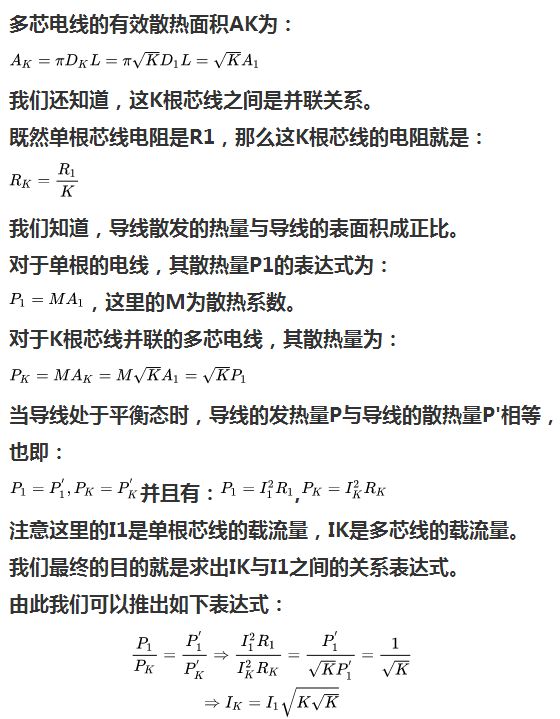

上式中最后的式子就是我們所需要的式子。 我把它羅列如下，以強調一下：

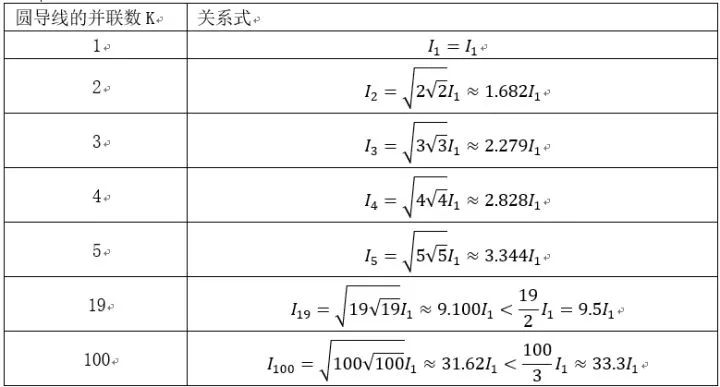

我們用上式來構建下表：

此表就是多芯電線的載流量與單根芯線載流量之間的關系。

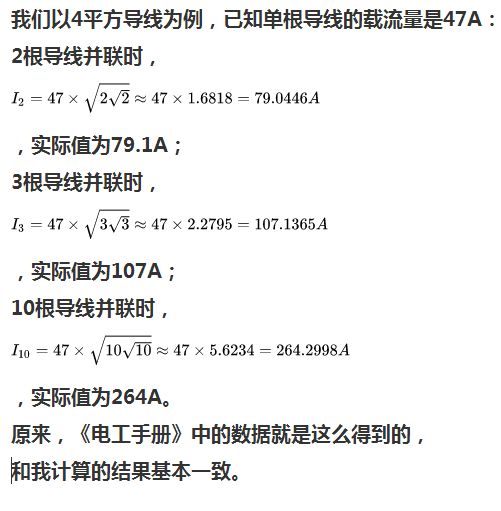

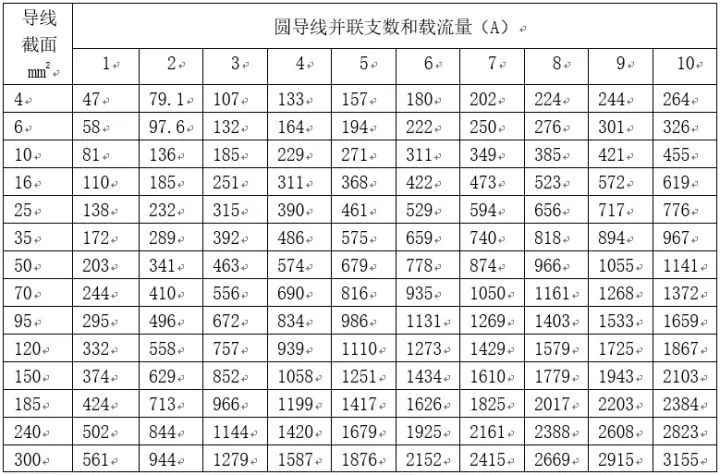

來看《電工手冊》中的實際表，此表中的數據并非裸導線，而是實際電線參數，如下：

2.關于導線的趨膚效應和臨近效應的討論

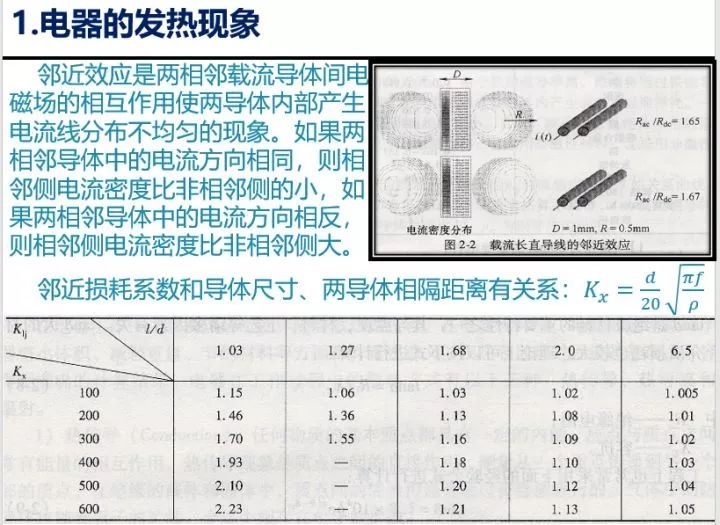

方便起見，我直接引用我上課的課件，如下：

有了這兩張圖，我們就可以展開來說明了。

趨膚效應并非只針對頻率較高的場合，事實上，對于50赫茲的普通工頻交流電，當導線為普通銅材料時，我們也可以計算出它的穿透深度，如下：

也就是說，若銅導線的直徑大于2X6.6=13.2mm，盡管此時流過導線的電流只是普通50赫茲交流電，但它也會呈現趨膚效應。所以，在工業環境下，大電流導線一般均采用銅排，銅排的厚度一般為10毫米。

所以，盡管只是50赫茲的交流電，但也一定要注意不要讓導線的連接處疊厚超過13毫米。

3.關于導線敷設采用多芯線還是單芯線的問題

對于開關柜和控制柜，柜內控制線的選擇，一般都采用多芯線。線的顏色為黑色，頭尾用號碼管來區分導線用途和接點定義。

值得注意的是：由于多芯線的線頭會散開，所以必須用銅接頭壓接后接入接線端子，并且一個接線端子最多只能接兩條線。

對于較長距離的布線，則應當采用單芯線。單芯線的強度大，能保證電纜不至于被拉斷。

對于家裝布線，則建議以多芯線為好，以便線頭連接。
