對稱屏蔽電纜與非屏蔽電纜有哪些區別 - 無圖版
SDF --- 2019-02-28 14:08:52
1
屏蔽線就是在電線的外面有金屬絲，當它接地時就不會有型號泄露出來，同時也不會被外部的電磁干擾，可以保證數據不出錯。
非屏蔽的容易被外界的電磁干擾就這樣
視覺上，屏蔽線有金屬網、膜，非屏蔽線則沒有。
實際使用中，屏蔽線配合屏蔽水晶頭搭配，可以有效阻止周圍其他大功率電器以及強電源的電磁輻射干擾，大幅降低信號傳輸?shù)恼`碼率。
在傳輸速率要求高的場合中主要使用屏蔽線纜傳輸，比如千兆網絡。相對于千兆網絡，非屏蔽線可以使用在百兆網絡中。如果有強電磁輻射干擾，百兆網也可以使用屏蔽線纜降低信號干擾。
SDF --- 2019-02-28 14:09:52
2
屏蔽線與非屏蔽線的區別只有一個，屏蔽線可以并避磁場，而非屏蔽線不可以，其他用途完全一樣
下面給出他們的具體介紹：
非屏蔽雙絞線(簡稱非屏蔽線)和屏蔽雙絞線(簡稱屏蔽線)共同組成雙絞線。
1、屏蔽雙絞線
(1)根據屏蔽方式的不同，屏蔽線可分為STP(Shielded Twicted-Pair)和FTP(Foil Twisted-Pair)兩類。
STP是指每條線都有各自屏蔽層的屏蔽雙絞線，而FTP則是采用整體屏蔽的屏蔽雙絞線需要注意的是，屏蔽只在整個電纜均有屏蔽裝置，并且兩端正確接地的情況下才起作用。所以，要求整個系統全部是屏蔽器件，包括電纜、插座、水晶頭和配線架等，同時建筑物需要有良好的地線系統。
(2)屏蔽雙絞線電纜的外層由鋁泊包裹，以減小幅射，但并不能完全消除輻射。屏蔽雙絞線價格相對較高，安裝時要比非屏蔽雙絞線電纜困難。類似于同軸電纜，它必須配有支持屏蔽功能的特殊連結器和相應的安裝技術。但它有較高的傳輸速率，100米內可達到155Mbps。
2、非屏蔽雙絞線
(1)非屏蔽雙絞線電纜是由多對雙絞線和一個塑料外皮構成。國際電氣工業協會為雙絞線電纜定義了五種不同的質量級別。
(2)計算機網絡中常使用的是第三類和第五類以及超五類以及目前的六類非屏蔽雙絞線電纜。第三類雙絞線適用于大部分計算機局域網絡，而第五、六類雙絞線利用增加纏繞密度、高質量絕像材料，極大地改善了傳輸介質的性質。
SDF --- 2019-02-28 14:11:37
3
屏蔽是指每條線都有各自屏蔽層的屏蔽網線，也叫屏蔽雙絞線，屏蔽雙絞線外面包有一層屏蔽用的金屬膜，它的抗干擾性能好些。需要注意的是，屏蔽只在整個電纜均有屏蔽裝置，并且兩端正確接地的情況下才起作用。所以，要求整個系統全部是屏蔽器件，包括電纜、插座、水晶頭和配線架等，同時建筑物需要有良好的地線系統。

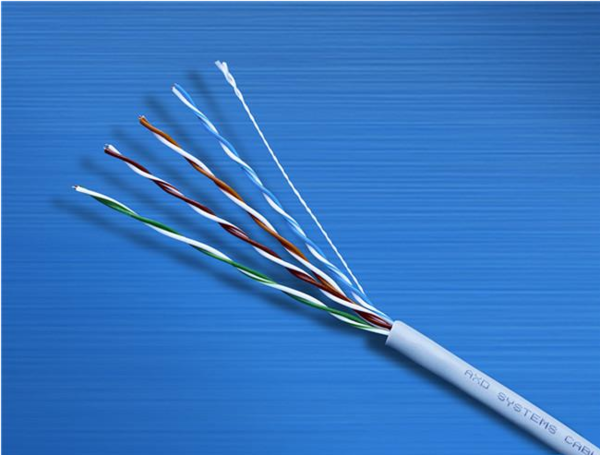

非屏蔽網線也叫非屏蔽雙絞線。雙絞線由8很不同顏色的線分成4對絞合在一起，成對扭絞的作用是盡可能減少電磁輻射與外部電磁干擾的影響。非屏蔽網線直徑小，節省所占用的空間；重量輕，易彎曲，易安裝,所以大多數局域網使用非屏蔽雙絞線作為布線的傳輸介質來組網，網線由一定距離長的雙絞線與RJ45頭組成。
雙絞線可分為非屏蔽雙絞線UTP，和屏蔽雙絞線STP 屏蔽雙絞線又分為兩類，即STP和FTP STP是指每條線都有各自屏蔽層的屏蔽雙絞線，而FTP則是采用整體屏蔽的屏蔽雙絞線需要注意的是，屏蔽只在整個電纜均有屏蔽裝置，并且兩端正確接地的情況下才起作用。屏蔽雙絞線電纜的外層由鋁泊包裹，以減小幅射，但并不能完全消除輻射。價格比較高，而作用并不明顯，所以其實并沒有廣泛使用。安裝時要比非屏蔽雙絞線電纜困難。類似于同軸電纜，獨特的優勢：100米內最高帶寬可以達到155Mbps以上，而普通網線只能達到100Mbps 目前大部分網絡使用的是非屏蔽線，是第三類和第五類（常用）以及超五類以及目前的六類非屏蔽雙絞線（價格也有點高，性能更好）
屏蔽線和非屏蔽線的區別是：屏蔽線有金屬網、膜可以屏蔽磁場，非屏蔽線則沒有不可以屏蔽磁場；共同點：除屏蔽磁場外其它用途完全相同；
1、屏蔽雙絞線
(1)根據屏蔽方式的不同，屏蔽線可分為STP(Shielded Twicted-Pair)和FTP(Foil Twisted-Pair)兩類。
(2)屏蔽雙絞線電纜的外層由鋁泊包裹，以減小幅射，但并不能完全消除輻射。屏蔽雙絞線價格相對較高，安裝時要比非屏蔽雙絞線電纜困難
2、非屏蔽雙絞線
(1)非屏蔽雙絞線電纜是由多對雙絞線和一個塑料外皮構成。國際電氣工業協會為雙絞線電纜定義了五種不同的質量級別。
(2)計算機網絡中常使用的是第三類和第五類以及超五類以及目前的六類非屏蔽雙絞線電纜。
擴展資料
使用屏蔽線的注意事項：
屏蔽線的屏蔽層不允許多點接地，因為不同的接地點總是不一樣的，各點存在電位差。
如多點接地，在屏蔽層形成電流，感應到導線上形成電流，感應到信號線上形成干擾，不但起不到屏蔽作用，反而引進干擾，尤其在變頻器用的多的場合里，干擾中含有各種高次諧波分量，造成影響更大，應特別注意
