主要性能要求

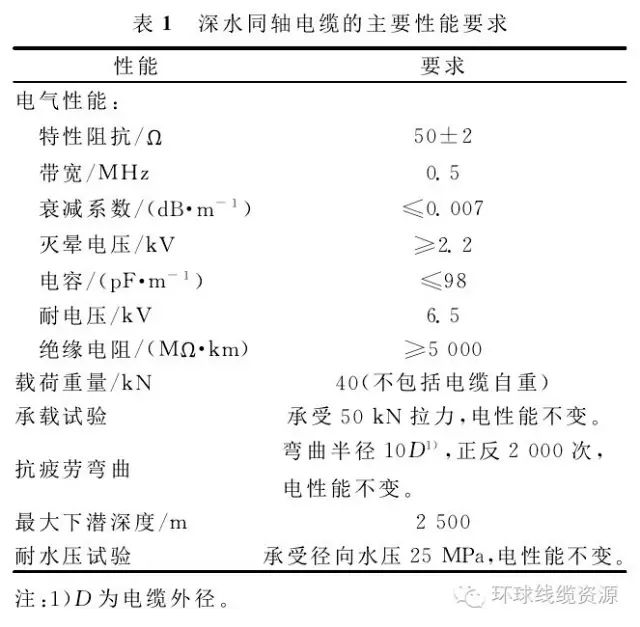

我國海域遼闊，海洋開發前景遠大，海洋勘探是先決條件，適用于海洋各種環境、條件及各種功能的電纜也應運而生。深水同軸電纜主要用于海洋深水勘探，該類電纜的使用條件比較苛刻，最大下潛深度為2 500 m，并且需要承受一定的拉力。根據國家標準UB/T 14864-1994的有關規定及電纜的實際使用環境，要求電纜必須具備電氣性能高、耐水壓、防水性好、承載能力強、強度高、彈性好、抗疲勞彎曲}h}能好等性能，該深水同軸電纜的主要性能要求如表1所示�？梢�，對該深水同軸電纜的性能要求較高，研制難度較大，在整個研制過程中必須對電纜的結構設計、材料選擇、關鍵工藝技術等方而進行的優化。

電纜結構的確定

1、內導體

根據該深水同軸電纜的抗疲勞彎曲要求，電纜的內導體采用了多根單線絞合的軟結構，以避免電纜在反復扭轉、彎曲使用時產生的內應力使內導體疲勞斷裂，提高電纜的可靠性，延長電纜的使用壽命。為減小導體的有效電阻，導體材料采用了電阻率較小的無氧銅材。

2、絕緣層

同軸電纜對衰減性能要求較高，要求絕緣材料應具有較小的介電常數和介質損耗，以減小電纜的電容，降低信號電流的電磁場能量在絕緣內的損耗，從而也降低了信號的衰減。由于聚乙烯材料在70℃內具有較高的電性能水平，在塑料中(也只有在高溫情況下)僅次于幾種氟塑料，且吸水性很小，密度小，價格低廉，因此該深水同軸電纜采用了電性能比高密度聚乙烯更好的低密度聚乙烯。

3、外導體

同軸電纜的外導體是關鍵的結構元件之一，既是導體回路的一部分，同時也具有一定的屏蔽作用。當外導體的形狀為全長均勻一致的圓管時，是最理想的結構，性能也最好，但抗扭轉、彎曲性能是最差的。為了使電纜能承受頻繁的扭轉、彎曲，防比外導體因受應力發生疲勞斷裂，該深水同軸電纜采用了適合于抗扭轉、彎曲的軟結構。

該電纜有的部分在深水下工作，外導體會受到外絕緣層(護套)傳導的深水壓強。如果外導體采用表而不平整凸凹程度較大的編織結構，且絕緣層質地又較軟時，一旦電纜受到強大壓力，壓力將會集中在編織而的凸點，導致凸點處壓強更大，對絕緣造成很深的壓痕，從而引起電纜阻抗改變，電性能下降，

甚至損壞。因此該深水同軸電纜外導體采用了細銅絲單向緊密纏繞結構，其表而相對比較平整，凸凹程度相對小，并且均勻，可有效減小壓力集中，從而有效減輕絕緣壓痕，避免損傷絕緣層，確�；�本不影響絕緣的性能。

相對于單向緊密纏繞結構，編織結構等同于雙向纏繞結構，其電導率高，但同軸電纜在外導體上的能量損耗僅為內導體的1/3左右Ci7，因此外導體電導率偏小對總衰減影響并不大。單向緊密纏繞結構的設計，減少了絕緣的受壓力程度，且重量及外徑更小，柔軟性更好，節省空間和材料，性能也滿足使用要求。

4、繞包層

為了保證細銅絲單向緊密纏繞結構的穩定性，保持不松散、規則排列，在其外層繞包了一層抗拉強度和韌性較好的銅塑復合帶。該銅塑復合帶很薄，只有U. U8 mm，基本對電纜外徑無影響。銅塑復合帶宜采用對縫繞包，不重疊，使其外徑更小，結構比較穩定。繞包時銅塑復合帶的金屬而與外導體緊密

貼合，既可減小外導體的有效電阻，又可降低因外導體單向螺旋纏繞導致的衰減增大。同時，銅塑復合帶較高的屏蔽覆蓋率，可減小能量泄漏，增加外導體的屏蔽效果。雖然細銅絲單向緊密纏繞+銅塑復合帶繞包復合結構的厚度比編織結構的小，但其屏蔽覆蓋率更高。

5、外絕緣層(護套)

同軸電纜的外導體是導體回路的一部分，需要絕緣層，同時該絕緣層也可起到護套的作用，因此外絕緣層(護套)應具有較高的絕緣性能及機械物理性能。該深水同軸電纜的使用環境較為苛刻，不但對外絕緣層(護套)的機械物理性能提出了更高的要求，而且還要求其有較好的絕緣性能、防水性、耐開裂性、耐鹽霧性等。高密度聚乙烯的絕緣性能較好，可滿足對外導體的絕緣要求;機械強度相對較高，可減少外界機械應力對外導體的損傷;耐開裂性較好，在苛刻的環境條件下可靠性高;耐鹽霧性較好、吸水}h}較小、防水性較好，常用作海底電纜或防水電纜的護套，且效果很好。因此，該深水同軸電纜外絕緣層(護套)選用了高密度聚乙烯。

6、承載層

由于該深水同軸電纜的長度和承重較大，且在使用中會被頻繁地移動和反復卷曲，承受應力作用的情況較為復雜，有時在電纜局部處會產生較大的應力，因此在設計時要求電纜外徑、自重越小越好，并應具備較高的承重能力。同時，如果電纜彈性不好、機械強度不高，很容易產生應力集中，造成電纜產生不可恢復的硬彎損傷或損壞，故電纜還應具有較好的彈性和機械強度。電纜上述性能的獲得關鍵在于承載層的設計和選材，性能較好的承載層可保護內部同軸電纜免受外部環境刮碰損傷。雖然采用普通電纜用銷裝鋼絲可滿足電纜的承載要求，但其機械強度不高，需要的鋼絲截而積較大，致使電纜外徑和重量也相對較大，同時其彈性很差，易造成應力集中，損傷或損壞電纜。經過對多種銷裝鋼絲性能的對比，發現用作架空電纜中心抗拉加強芯的高強度鍍鋅鋼絲是最理想的選擇，其機械強度很高，較小鋼絲截而積就可滿足承載要求，使電纜的外徑和重量大幅度下降;同時其彈性較好，可使電纜具有很好的彎曲回彈性，即使遭遇局部橫向應力，也不會產生應力集中，以其本身的強度和彈性沿電纜軸向分散應力，使電纜在使用過程中更安全可靠。但高強度鍍鋅鋼絲的高彈性使其很難與內部纜芯帖服，極易松散，工藝難度很大，因而極少用作電纜護套外承載層。經過多次反復研制，最終成功解決了上述工藝問題，高強度鍍鋅鋼絲成功地用于該深水同軸電纜。最終設計的深水同軸電纜的結構如圖1所示。

電纜結構尺寸的確定

3. 1導體直徑和絕緣直徑

根據該深水同軸電纜的性能要求，對電纜結構尺寸進行了最佳方案設計。該電纜使用的長度較大(2 500 m)，只有較小的電纜衰減系數才能保證傳輸信號達到使用要求。當內外導體為理想圓柱形及相同材料時，絕緣直徑D和內導體直徑d之比等于3. 6時，電纜的衰減系數最小，此時特性阻抗Z的計算公式為:

式中。.為介質的等效介電常數。但該深水同軸電纜中內外導體是相同材料的軟結構，故特性阻抗Z的計算公式修正為:

式中d w.為外導體單向繞包單絲直徑，k:為內導體絞合有效直徑系數。欲使電纜的衰減系數為最小，則(D}dw)/(k,d)=3. 6，可確定導體直徑為1. 5 mm(19根導線絞合結構)，絕緣外徑為5. U mm。根據電纜對特性阻抗(5 U SZ)的要求，結合式(1)可得絕緣材料的等效介電常數。=2. 36，故該深水同軸電纜采用了。.約為2.3的低密度聚乙烯。

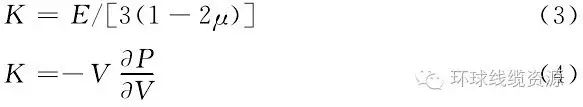

為了確認設計的低密度聚乙烯絕緣層厚度(1. 75 mm)是否完全可以承受25 MPa的壓強，保持電纜的電性能，我們進行了電纜抗壓性能的評估。由于該深水同軸電纜最外兩層承載鋼絲之間存在縫隙，因此當電纜處在高水壓下，鋼絲也只是自身承壓，而不會對同軸電纜內部徑向施壓;但同軸電纜內部卻會因較高的徑向水壓，直接壓在外絕緣(護套)表而，并通過外導體傳遞到絕緣層表而。由于受到高壓強作用，絕緣層體積縮小，導致其電性能發生變化，進而影響電纜的電性能。在絕緣層厚度設計時，必須考慮絕緣層體積受壓縮小對電纜電氣性能的影響，并將其限制在可控范圍內。在彈性范圍內，絕緣層體積受壓時的縮小量與絕緣材料的體積彈性模量密切相關，體積彈性模量K與線彈性模量E的關系為:

式中低密度聚乙烯的線彈性模量E為0. 7 ^-1. 4UPa，為了可靠計算，取值0. 7 UPa;}為泊松比，低密度聚乙烯的泊松比為0. 4;P為壓強，該深水同軸電纜在水深2 500 m工作時，受到的最大徑向水壓約為25 MPa;V為體積。根據上式可計算得低密度聚乙烯的體積彈性模量為1 160 MPa，絕緣層體積

減小約為2. 1 0 o，相當于絕緣層的橫截而積減小了2. 1 0 o，以絕緣層標稱厚度((1. 75 mm)計，減小了0. 025 mm，對比通常的允許厚度公差士0. 25 mm,該值可以忽略不計。因此，低密度聚乙烯絕緣層厚度((1. 75 mm)完全可以承受25 MPa的壓強，且保持電纜的電性能。

3. 2承載層鋼絲直徑

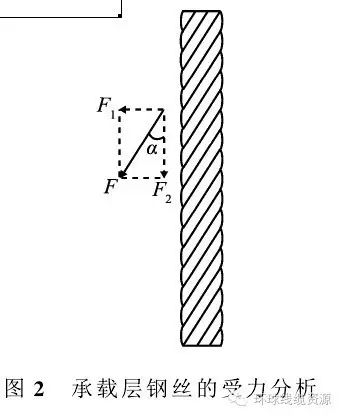

該深水同軸電纜抗拉力的設計要求為40 kN,2 500 m電纜本身自重為4 kN，共約44 kN，考慮到使用過程中有可能碰到的意外障礙阻力，我們將電纜需要承受的總拉力設定為50 kN。電纜承重是軸向的，而鋼絲是絞合纏繞在電纜上，與電纜軸向存在一定角度，鋼絲受到的拉力可分解成正交的兩個力，如圖2所示。圖中F為鋼絲拉力，F(xiàn):為F的橫向分量，F(xiàn):為F的軸向分量，a為F:與F的夾角，其與絞合纏繞節距有關。可見，a越大，承載相同的重量時鋼絲所受的拉力F也越大，在設計時為減小鋼絲的受力應盡可能減小a，但如果a太小，則絞合纏繞節距就太大，會降低電纜的彎曲性能，并且鋼絲也容易松散，因此在綜合考慮電纜的柔軟性、抗扭轉、耐彎曲、鋼絲直徑、鋼絲緊密排布結構等因素后，我們確定a=300。根據電纜總承載的設計要求，F(xiàn)=50 kN,F=Fz/cos a=57. 73 kN，結合承載材料高強度鍍鋅鋼絲的抗張強度，可計算出所需的鋼絲總截而積，再根據設備的能力，將其分兩層緊密排布，雙向絞合纏繞在同軸電纜的外圍(該結構穩定，雙層之間由于纏繞方向相反，有利于在電纜遇扭轉時互相有制約力束縛、不松散，并且比單層纏繞結構柔軟、彎曲性能好)，每層鋼絲的單根直徑相等。最終，確定了鋼絲內層直徑為1. 06 mm}22根，外層直徑為1. 26 mm}22根。

4、關鍵工藝技術

4.1 內導體絞合工藝

該深水同軸電纜內導體采用m根單線規則絞合結構，其絞合的圓整度及直徑的均勻性都會對電纜的電性能有很大的影響。為了保證電纜的阻抗均勻一致以及衰減較低，我們對單線直徑的一致性和公差進行了嚴格的控制，在絞合時確保每根單線張力的一致性，并用絞線模加以規整限制。

4.2 絕緣擠出工藝

阻抗是同軸電纜的主要電參數，如果電纜阻抗與其相連系統的阻抗不匹配，則會存在反射而使傳輸效率降低。更重要的是，線路上的反射波與入射波相互干擾產生駐波，從而導致線路衰減增加，信號失真。電纜絕緣厚度和直徑沿長度方向上出現的不規則或周期性的偏差會引起電纜阻抗變化，加大衰減并產生駐波，導致傳輸性能下降。為了確保該深水同軸電纜的阻抗在設計要求范圍之內，我們在確定絕緣材料和導體直徑后，計算出絕緣厚度范圍為1. 60^-1. 85 mm，絕緣直徑范圍為4. 7 ^} 5. 2 mm，并以此對絕緣層直徑及偏差進行了嚴格的控制，同時確保同心度

相對于較小的導體直徑，該深水同軸電纜的絕緣厚度較大，絕緣料熔體在擠出模口后，易受重力影響在未冷卻定型前變形，從而很難達到絕緣結構尺寸和同心度的工藝控制要求，如要在該大長度深水同軸的全長度上實現外徑均勻一致則更難。對此，我們對擠出設備、工藝進行了相應的合理調整，具體包括:a.調整擠出模具的結構尺寸，以提高擠出絕緣的同心度。b.對影響絕緣結構尺寸的關鍵環節(尤其是擠出設備出膠量和擠出工藝溫度)進行了嚴格的工藝控制并設立了嚴格的工藝標準，針對設備的具體情況設定了準確的工藝參數，并使擠出和牽引實行聯動，同時控制擠出速度，避開設備共振點，減小設備的抖動，以保證絕緣外徑在全長度上均勻一致。

4.3 外導體繞包工藝

該深水同軸電纜外導體采用細銅線單方向緊密平整繞包結構。由于該結構中采用的銅線直徑很小(0. 2 mm)，根數較多(根據設備情況設計的根數為72根)，必須同時繞包在絕緣外圍，并保持排列有序，銅絲之間不允許互相壓線，應緊密不漏縫隙、平整地帖服于絕緣表而，一旦繞包不緊密或不規則，將直接影響同軸電纜電性能，因此對繞包工藝提出了較高的控制要求。經過多次生產試驗，我們采取了以下工藝控制措施:a.采用精密度較高的12 } 18盤成纜設備，先將72根細銅絲每四根并絲并整齊有規律地纏繞在成纜盤上，分成18盤安裝在成纜設備上預纏繞繞包，其關鍵是嚴格控制并線的四根銅絲具有相同的放線張力。b.纏繞繞包必須采用預扭纏繞繞包，其關鍵是嚴格控制每盤并絲的放線張力保持均勻一致，工藝質量才會有保證。c.由于一般成纜設備中的機械摩擦調節裝置己不能滿足繞包時對放線張力的控制要求，因此我們改用了電磁阻力控制裝置對每盤并線的放線張力進行單獨控制，確保張力容易調節，且均勻一致性好，滿足了嚴格的工藝要求。d.由于外導體須大長度繞包，工藝過程較長，一旦纏繞繞包中出現斷絲，則接續后很難再能符合性能要求，因此應嚴禁發生中途斷絲。我們發現造成斷絲的原因很多，包括機械故障、操作失誤、工藝控制不當?shù)龋瑸榇宋覀兘�立了�?yán)格的工藝規定程序標準。

4. 4承載層鋼絲銷裝工藝

該深水同軸電纜的承載結構采用高強度鋼絲，其彈性、硬度非常大。即使是普通鋼絲(彈性較小)銷裝電纜時，經絞合纏繞后，端部如果不加束縛也會有松散現象，當在同軸電纜外用絞線機絞合高強度鋼絲纏繞后，如果不加束縛，不僅在端部，而且是全部松散，但該深水同軸電纜卻要求在端部不加束縛，也不允許松散，因此工藝難度較大。經過研究發現，如果絞合纏繞過程中鋼絲仍處于彈性范圍內，則較難使其改變形狀，其會因彈性而松散，故我們在絞合纏繞工藝過程中采用了鋼絲預成型，即通過將鋼絲按一定的曲率進行卷繞，使其變形(卷曲)到一定程度(超過鋼絲彈性范圍)，達到了我們所要求的變形量。經過多次試驗，我們在絞線機的分線板后絞線模前加裝了預成型裝置，鋼絲通過分線板后進入預成型裝置后，以一定的曲率卷曲再進入絞線模，形成一個螺旋管形狀，螺旋管的直徑小于內部的同軸電纜外徑，使鋼絲纏繞的螺旋管產生一個徑向箍緊力，帖服緊包在內部的同軸電纜上，最終實現了上述銷裝鋼絲端部不加束縛，也不允許松散工藝要求。

5、結束語

針對深水同軸電纜的特殊要求，我們通過對電纜結構設計和選材、結構尺寸的確定、關鍵工藝的控制，最終研制出該深水同軸電纜。我們對試制的深水同軸電纜樣品進行的試驗，結果表明產品在深水高壓強環境下具有穩定的電氣性能，適用于海洋勘探的苛刻環境，防水性好、承載能力強、抗疲勞彎曲}h}能好、強度高、彈性好，可有效抵抗和減緩?fù)饨鐧C(jī)械應力的作用對電纜內部的損傷，并且電纜外徑較小，只有12 mm，線密度為450 kg/km�？梢姡�該深水同軸電纜性能達到了預期的設計要求，滿足了使用要求。

深水同軸電纜的研發包含了一定的技術含量，電纜的性價比較高，具有一定的發展前景，對推動我國海洋開發事業的發展有重要意義。
