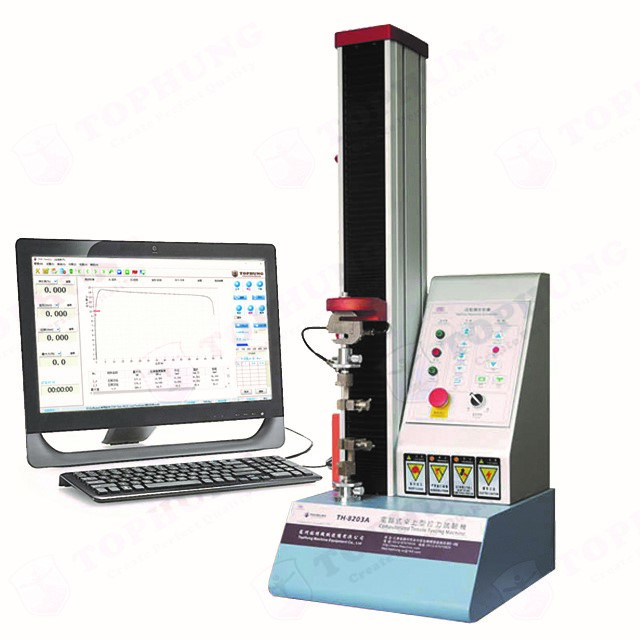

TH-8203S伺服電腦式桌上型拉力機 - 無圖版
zs635 --- 2019-01-11 09:12:42
1
產品規格書Product Specification
產品概述：
TH-8203S伺服電腦式桌上型拉力機測試過程中采用全數字化力量、位移、速度三閉環控制，采用臺灣交流伺服馬達及控制驅動系統，配合意大利Haitec減速箱及臺灣TBI精密滾珠絲桿傳動，以達到傳動效率與性噪比最佳效果。
本試驗機主要用于測試電子材料、小五金件、太陽能光伏組件等樣品的：拉伸、壓縮、抗糨折、剪切、剝離、撕裂等力學試驗。同時可根據GB、ISO、JIS、ASTM、DIN及用戶提供的多種標準進行試驗和數據處理。
本機廣泛應用于塑料薄膜、太陽能光伏、電線電纜、膠粘制品、電子產品、紡織材料等行業，高等院校、科研實驗室、商檢仲裁、技術監督等部門
執行標準：
GB/T 528、GB/T 13022、GB/T 2970 、ASTM D5458、ISO 5810 等測試標準
技術規格：
1. 試驗力選擇： 10N、20N 、50N、100N、200N、500N、1000N、2000N；
2. 準確度等級：優于0.5級；
3. 負荷測量范圍：0.2%—100%FS；
4. 試驗力示值允許誤差極限：示值的±0.5%以內；
5. 試驗力示值分辨率：最大試驗力的1/±500000；
6. 采樣頻率：400次/秒；
7. 變形測量范圍：0.2%—100%FS；
8. 變形示值誤差極限：示值的±0.50%以內；
9. 變形分辨力：0.0001mm
10. 位移示值誤差極限：示值的±0.5%以內；
11. 位移分辨力：0.0005mm
12. 位移速度調節范圍：0.001-500mm/min
13. 位移速率控制精度：速率<5mm/min時，設定值的±1.0%以內；速率≥5mm/min時，設定值的±0.5%以內；
14. 恒力、恒變形、恒位移控制范圍：0.5%--100%FS；
15. 恒力、恒變形、恒位移控制精度：設定值≥10%FS時，設定值的±0.1%以內；設定值<10%FS 時，設定值的±1%以內；
16. 有效試驗寬度：150mm
17. 有效拉伸空間距離：700mm
18. 主機外型尺寸（長×寬×高）：450×400×1250（mm）
19. 使用電源：單相220V 50Hz 500W；
20. 機臺重量：約55kg；
功能特色：
1、 先進的芯片集成技術，專業設計的數據采集放大系統，具有集成度高、穩定可靠、使用方便等優點�？刂栖浖軐崿F(xiàn)自動求取抗拉強度、屈服強度、抗壓強度、斷裂強度、剝離強度、彈性模量、延伸率等檢測數據，開放式公式編輯能自動計算試驗過程中任一指定點的力、應力、位移、變形等數據結果。對試驗過程的控制和數據處理符合相應金屬材料與非金屬材料國家標準的要求。
2、 控制方式：定速度、定位移、定荷重、定荷重增率、定應力、定應力增率、定應變、定應變增率等控制方式可選；
3、 自動清零：試驗開始后，測量系統自動調零；
4、 自動換檔：根據負荷大小自動切換到適當?shù)牧砍�，以確保測量數據的準確度；
5、 自動存盤：試驗數據和試驗條件自動存盤，杜絕因忘記存盤而引起的數據丟失；
6、 批量試驗：對相同參數的試樣，一次設定后可順次完成一批試驗；
7、 顯示方式：數據與曲線隨試驗過程動態顯示；
8、 曲線遍歷：試驗完成后，可對曲線進行再分析，用鼠標找出試驗曲線上各點對應的數據；
9、 曲線選擇：可選擇應力-應變、力-位移、力-時間、位移-時間等曲線進行顯示和打�。�
10、 單位切換：力量單位：（g、kg、N、lb）、應力單位：（kg/mm2、N/mm2、Mpa、lbf/in2）
位移單位：（m、mm、in）
11、 試驗報告：可按用戶要求的格式對試驗報告進行編程和打印，并可導出WORD、EXCEL、PDF文件；
12、 測試數據：強大的結果數據查詢功能，通過數據庫可以隨時查詢歷史測試記錄；
13、 安全保護：超過最大負荷的2～10%時，自動實現安全保護；
14、 可自動檢測、計算試樣的機械性能指標，也可人工干預分析過程，根據相關標準的要求對自動分析結果進行修正，以提高數據的準確度；
隨機標準配件：
1. 荷重傳感器：美國MKCELLS高精度荷重元, ,2000N內任選 一個；
2. 位移感應系統：高精度光電編碼器感應全程位移編碼器 一套；
3. 數據采集卡：TH2000 64位閉環測量控制主板 一張；
4. 測試軟件：TOP-TEST英文/中文簡體/繁體三合一測量控制系統 一套；
5. 動力系統：臺灣交流伺服馬達及控制驅動系統 一套；
6. 傳動系統：意大利Haitec減速箱及臺灣TBI精密滾珠絲桿 一套；
7. 測試治具：標準拉伸測試治具 一套；
8. 數據分析專用電腦：聯想商用機
公司名稱：蘇州拓博機械設備有限公司
公司地址：蘇州市吳中區木瀆鎮劉莊路8#
聯 系 人：鐘思橋
聯系電話：0512-67075930
聯系傳真：0512-67075929
電子郵件：MOZI8018@163.com
手 機：13584812189
Q Q：156968352
網 址： http://www.--thtechnic.com
郵 編：215101
