電線電纜網 > 成纜 繞包 填充 > 多芯充電槍電纜成纜求助（完整版）

多芯充電槍電纜成纜求助 - 無圖版

李尚聯 --- 2018-11-14 09:58:38

1

大家好：

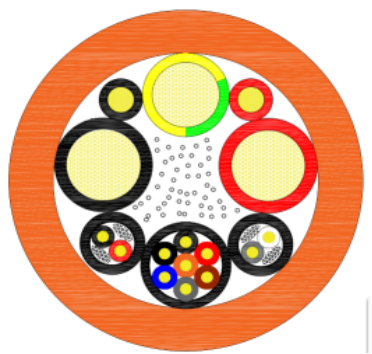

        如圖成纜結構為2*70的外徑15，1*25外徑9.6  2*4外徑4.8， (2*0.75)*2P， 外徑是6.8，7*1外徑是10.0。目前家里無6+6的成纜，只有1+6+12+18的籠絞機。

       成纜方案:把2*70,1*25和7*1（帶護套）的四芯放在6籠（800）上，把(2*0.75)兩對和2*4的4芯放在12籠（500）上。按圖上結構穿線，成纜直徑約為30.5-31,成纜節距定為460±10。方案是否可行？外圈四周是否要填充？


我愛賣電纜 --- 2018-11-14 11:01:44

2

絞籠方向節距是否能一致？
ddr --- 2018-11-14 11:08:13

3

中間要填實點，黃綠雙色和紅色容易擠進去
adcrea --- 2018-11-14 11:11:52

4

2根4的直接找個放線盤放不行嗎？其它6個上交籠6
dongsen332 --- 2018-11-14 12:54:42

5

中心填充1×240，四周填充8×30，用超薄無紡布2×0.07×60繞包。建議成纜模具31.5，你這兩組2×0.75都是屏蔽的，另一組信號線竟然還是7×1，你不覺得這種設計怪怪的？現在一般都是2×70+1×25+2×4+2×1.5+P(2×1.5)+8×0.75。這組8芯或者7芯的就是個傳感溫度反饋的信號線，做1平方以上其實也沒啥作用。你用籠絞機成纜估計效果不會太好，特別是那兩條4平方的輔助線和雙色地線。搞不好就跳線。你可以試試再給大家反饋一下。另外建議地線和主線不要再同一個絞籠，兩天70的主線要一前一后放置，不然你成纜張力控制不好，以后鼓包問題肯定更嚴重。
以上只是建議
李尚聯 --- 2018-11-14 13:07:31

6

5樓能留個QQ或微信嗎 可以探討學習下充電樁電纜

Danielle --- 2018-11-14 15:04:29

7

個人認為你這個產品的成纜質量很不好控制，結構設計是沒有什么問題的，但成纜實際有兩個問題：每盤長度不好配，每個盤子的張力調整不好控制。內圈肯定需要填充，周邊也是需要加填充。節距大小合適，但是公差你要控制這么嚴格？如果是我，我會采用緊壓模套外徑為30mm，另外在繞包前必須也有緊壓模具。如果你這個只是樣品，建議可以試試反向雙包。無紡布用白色耐高溫0.07mmX60mm左右的，聚酯（油層）面朝外。你的籠絞機怎么放填充？其實，建議你不要用1+6+12這臺設備試了，你控制不了圓周旋轉時候的平衡，所以你的張力也就無法調整到位。

abcdef1234 --- 2018-11-15 06:56:04

8

李尚聯 --- 2018-11-15 10:00:04

9

dongse332:
你好，在請假下幾個問題：
1）中心填充1×240，四周填充8×30你這個填充是用CAD勾出來的空隙面積嗎？
2）用超薄無紡布2×0.07×60繞包，雙層繞包在成纜機上如何實現？
謝謝了
dongsen332 --- 2018-11-15 10:55:49

10

李尚聯:

dongse332:

你好，在請假下幾個問題：

1）中心填充1×240，四周填充8×30你這個填充是用CAD勾出來的空隙面積嗎？

2）用超薄無紡布2×0.07×60繞包，雙層繞包在成纜機上如何實現？

謝謝了

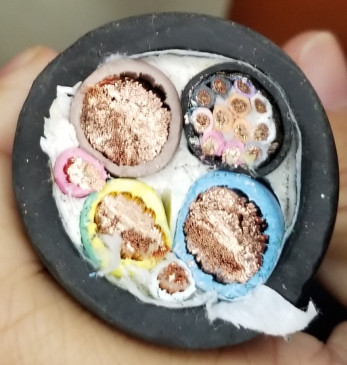

這樣填充是實際生產摸索出來的，cad只用來確定總成纜外徑而已，用cad去理論計算填充根本不實際，偏差太大。包帶繞包就是很平常的成纜繞包。250A的2*70    2*80填充都這樣填就可以。下圖為2*80實際效果

m177734938 --- 2018-11-15 11:48:35

11

總成纜時，中間填充物一定要充實飽和，四周也要填充物，包帶勁量薄點，不然護套外徑會超，所以成纜還是得填的充實飽和，避免后續護套鼓包問題

1986wkb --- 2018-11-15 12:00:34

12

我們都大批量生產了
Eleco --- 2018-11-19 11:07:09

13


這種充電槍，我們已經做了很多年了，水平扭轉+拉伸試驗機測試均能達到10000次

hyun2010 --- 2018-11-19 13:33:43

14


dongsen332 --- 2018-11-21 14:07:25

15

你這種結構現在還有人在用？  另外你說的扭轉10000次之后是斷芯還是鼓包？

Eleco --- 2018-11-26 13:38:25

16

斷芯；另外這種結構怎么了，有什么問題嗎，可以相互探討下

zhsazcf --- 2019-06-26 09:42:37

17

李尚聯:

5樓能留個QQ或微信嗎 可以探討學習下充電樁電纜

充電樁我們可以相互交流一下，我做了好幾年了，慢慢見證這行業興盛，又慢慢~~~

游客 --- 2021-05-08 14:11:28

18
