BTTZ礦物絕緣電纜結構圖，礦物絕緣電纜國家標準（GB/T13033-2007），國際電工委員會標準 IEC60702-2002。

礦物絕緣電纜要符合的還有09D101-6《礦物絕緣電纜敷設》標準和JGJ232-2011《礦物絕緣電纜敷設技術規程》，相關書籍可在尾部下載。

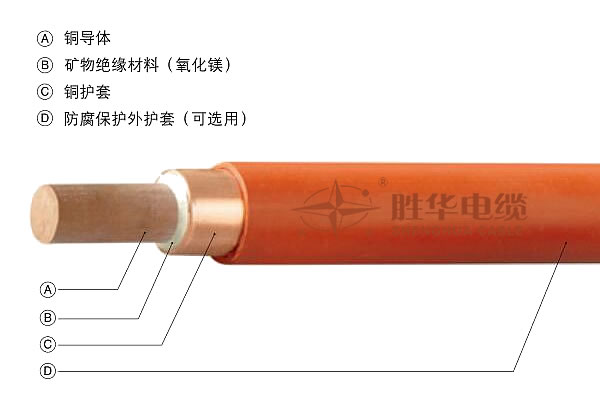

礦物絕緣電纜結構包括：

1.銅導體：符合GB/T3956第1種普通退火銅材料；

2.礦物絕緣層：由緊壓成形的粉末狀礦物（氧化鎂）密實體組成；

3.銅護套：普通退火銅；

4.防腐外護套：可根據用戶需求定制，采用PVC或低煙無鹵護套料擠塑而成。

礦物絕緣電纜優缺點

1.防火性能優越，自身無法燃燒更不會引發火源。外在火焰燃燒時電纜能正常工作，只要火焰溫度不高于銅的熔點溫度，火情消除后電纜不用更換并可繼續使用；

2.過載能力強，線路過載時，普通電纜會因過載電流或者過電壓引發絕緣的發熱老化或擊穿；而對于礦物絕緣電纜，只要發熱溫度不達到銅的熔點，電纜不會受損。即便瞬間擊穿，擊穿點處氧化鎂高熱也不會形成碳化物，過載消除后，電纜性能不會發生變化；

3.載流量大，由于電纜絕緣材料及結構的特殊性，有較大的載流能力。比如給電纜傳輸相同的電流量，礦物絕緣電纜可比塑料電纜降低為一到兩個截面等級。表1為不同敷設方式 XLPE 絕緣電纜和礦物絕緣電纜載流量對比表；

4.作溫度高，絕緣層氧化鎂的熔點溫度（2853℃）遠高于銅的熔點，因而電纜最高工作溫度可達 250℃，短時間內可在接近銅的熔點溫度的1083℃下繼續運行3小時。

5.使用壽命長，由于礦物絕緣電纜是由無機材料組成，因而不會老化，其使用期限最低可達百年以上。且該電纜可伴隨設備移位或線路改造而重新拆裝、重復使用；

6.彎曲半徑小，礦物絕緣電纜經過充分退火后，具有普通塑料電纜所無法可比的可彎曲性。最小彎曲半徑僅為電纜外徑的2-6倍多，而且可重復、多次彎曲；

7.銅護套另外的作用，礦物絕緣電纜的銅護套可作為保護性導體接地，省了一根保護導體,也就是說4芯電纜可代替5芯使用。

國家建筑標準設計圖集中09D101-6：2009《礦物絕緣電纜敷設》第7.7.2和7.7.4條規定：“當需要將電纜銅護套在三相五線回路中作為地線用時，除按正常操作要求進行敷設外，還應正確選擇引出的接地線導線截面”， 多拼電纜線除每根單獨接地外，還應采用相同截面的接地銅線將每根電纜的接地銅片之間可靠連接” ；

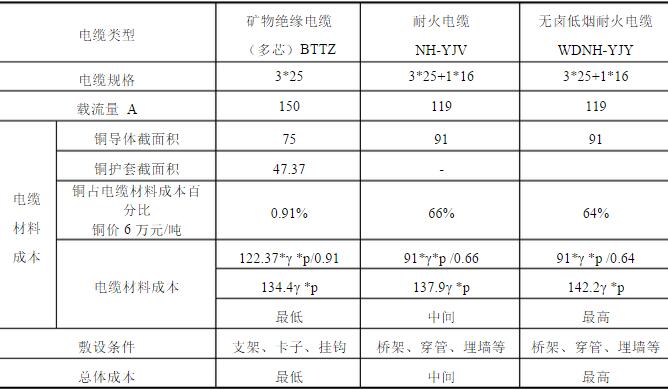

8.敷設方式簡單、方便、經濟，設計及安裝中，礦物絕緣電纜的承載更為簡單、方便�！兜V物絕緣電纜敷設》里的第8條“引用圖集”列舉了電纜在多種情況下敷設示意圖，圖中顯示可用支架、卡子、掛鉤等直接敷設，如采用橋架敷設，“不必考慮電纜本身的防火、阻火措施”。而塑料電纜則需采用穿管、密封橋架、防火橋架等保護措施。表2、表3為礦物絕緣電纜與云母耐火電纜及低煙無鹵耐火電纜進行了成本對比分析表。

表1不同敷設方式 XLPE 絕緣電纜和礦物絕緣電纜載流量對比表

說明：1.表中載流量值來源于GB/T16895.15-2002。

2.多芯XLPE電纜敷設在懸吊的電纜槽盒內載流量參見敷設在木質墻上的導管內載流量。

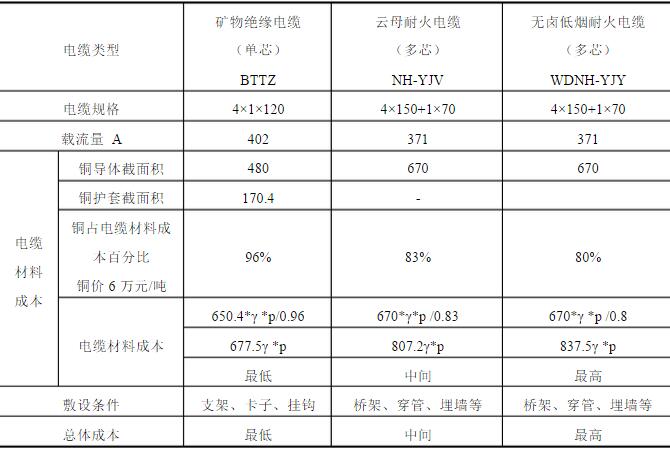

表2單芯電纜成本分析表

注：銅比重為?，銅單價為p，下同。
