民用建筑對電纜的安全性尤其是阻燃、煙毒、耐火等方面的要求很高，通過對國內相關標準與國外標準（尤其是BS、IEC標準）相關條款的對比，分析幾種常用的阻燃、耐火電纜的結構形式，對民用阻燃和耐火電纜的選擇提出建議，供設計人員設計民用建筑選擇電纜時參考。
1
電纜結構及主要材質標準
電纜的基本結構主要包括：導體、絕緣、護層（如圖1所示），本文僅涉及絕緣、護層部分的阻燃及耐火。

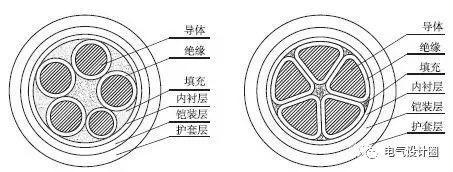

圖1 電纜基本結構
電纜結構中絕緣、護層材料及相關制造標準如表1所示。
表1 電纜絕緣、護層材料及相關制造標準
2
民用建筑用電纜絕緣及護套主要性能要求
民用建筑用電纜絕緣及護套主要性能要求主要有：無鹵、低煙、阻燃、耐火、耐火 +（暫按此表述）等性能指標，代號見表2。

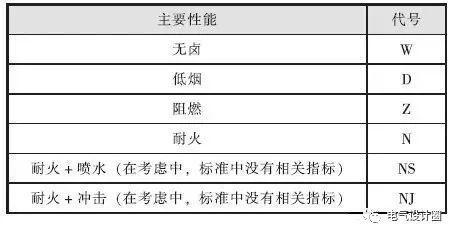

表2 燃燒特性代號
無鹵
即不含鹵素，燃燒產物的腐蝕性較低，指標要求見表3（GB / T 19666 - 2005《阻燃和耐火電線電纜通則》）。
表3 無鹵性能要求
低煙
燃燒時產生的煙塵較少，即透光率（能見度）較高，具體指標見表4（GB / T 19666 - 2005《阻燃和耐火電線電纜通則》）。

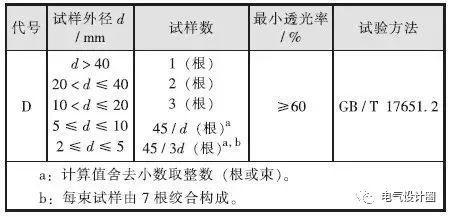

表4 低煙性能要求
阻燃
在規定試驗條件下，試樣充分燃燒；在撤去火源后，火焰在試樣上蔓延僅在限定范圍內并且自行熄滅的特性，即具有阻止或延緩火焰發生大蔓延的能力。具體指標見表5、表6（GB / T 19666 - 2005《阻燃和耐火電線電纜通則》；試驗方法GB / T 18380. 11 - 2008《電纜和光纜在火焰條件下的燃燒試驗第11部分：?jiǎn)胃^緣電線電纜火焰垂直蔓延試驗試驗裝置》、GB / T 18380. 21 - 2008《電纜和光纜在火焰條件下的燃燒試驗第21部分：?jiǎn)胃^緣細電線電纜火焰垂直蔓延試驗試驗裝置》、GB / T 18380. 31 - 2008《電纜和光纜在火焰條件下的燃燒試驗第31部分：垂直安裝的成束電線電纜火焰垂直蔓延試驗試驗裝置》）。

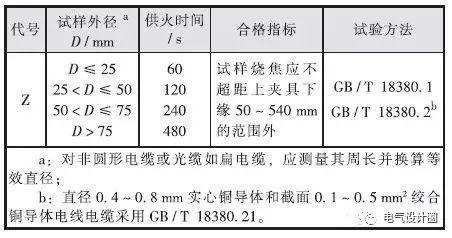

表5 單根阻燃性能（GB/T 19666-2005）
注：GB/T 18380《電纜在火焰條件下的燃燒試驗》系列標準已被《電纜和光纜在火焰條件下的燃燒試驗》系列標準所替代。

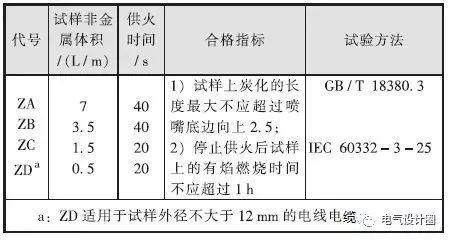

表6 成束阻燃性能（GB/T 19666-2005）
燃燒性能
▌電纜燃燒性能分級
電纜的燃燒性能依據電纜在受火條件下的火焰蔓延、熱釋放和產煙特性進行主分級（見表7，GB 31247 - 2014《電纜及光纜燃燒性能分級》），同時針對不同使用場所和用戶的需求還從電纜在受火條件下的產煙毒性、腐蝕性和燃燒滴落物 / 微粒等方面進行了附加分級。標準GB 31247- 2014全面考量電纜的安全性能，要求更高。

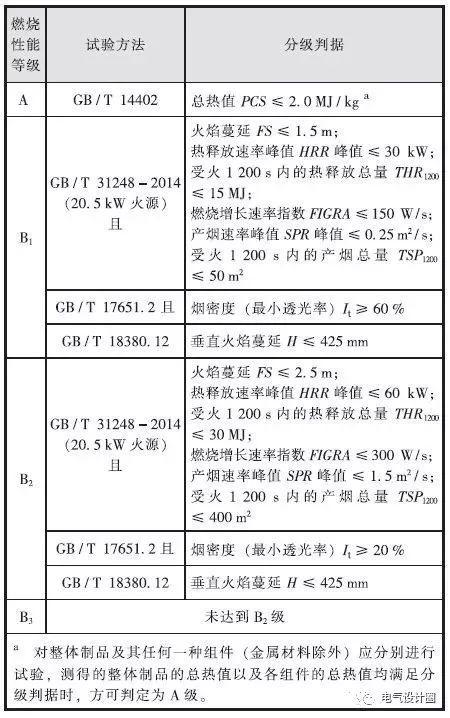

表7 電纜及光纜燃燒性能等級判據
▌ 燃燒性能附加分級（見表8 ~ 表10，GB 31247 - 2014附加分級要求）
電纜及光纜燃燒性能等級為B1級和B2級的，應給出相應的附加信息。包括燃燒滴落物 / 微粒等級、煙氣毒性等級和腐蝕性等級。

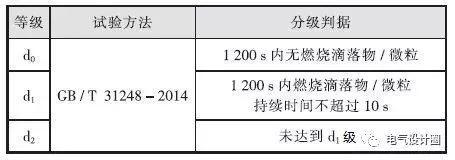

表8 燃燒滴落物/微粒等級分級判據
表9 煙氣毒性等級及分級判據

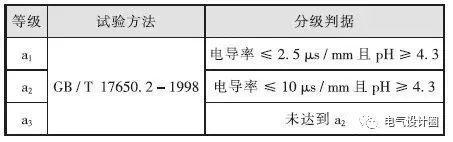

表10 腐蝕性等級及分級判據

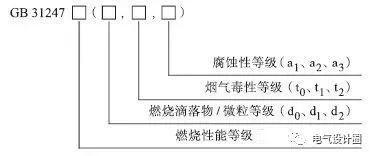

▌電纜及光纜的燃燒性能等級及附加信息標識
示例：GB 31247 B1（d0，t1，a1）表示電纜或光纜的燃燒性能等級為B1級，燃燒滴落物 / 微粒等級為 d0級，煙氣毒性等級為t1級，腐蝕性等級為a1級。
耐火
在規定的火源和時間下燃燒時能持續地在指定狀態下運行的能力，即保持線路完整性的能力。具體指標見表11（GB / T 19666 - 2005《阻燃和耐火電線電纜通則》，試驗方法GB / T 19216. 21 - 2013《在火焰條件下電纜或光纜的線路完整性試驗第21部分：試驗步驟和要求 額定電壓0. 6 / 1. 0 kV及以下電纜》）。

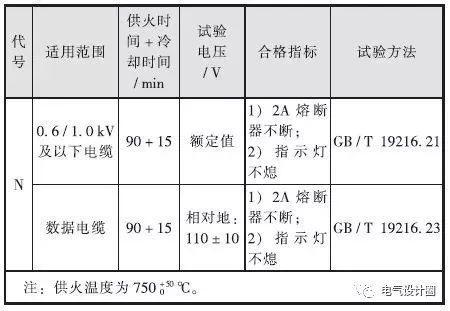

表11 耐火性能要求
GB / T 19666 - 2005耐火電纜要求：本產品的電線電纜必須采用銅導體，額定電壓在0. 6 / 1 kV及以下（更高電壓等級在考慮中），其絕緣應具耐火特性，否則在導體和 / 或電纜纜芯上應設置耐火層。常用耐火層用耐火云母帶繞包而成，其厚度、層數及繞包迭蓋率由制造廠設計確定。耐火云母帶的性能可參照本標準附錄C的規定。如該耐火層在導體和絕緣層之間，則允許絕緣層厚度可以減薄，但減薄后的厚度不應小于原標準厚度的80 %。允許在耐火層上設置增強層。制成品的耐火性能即線路完整性應符合本標準第5. 2條的規定。
耐火 +（+ 水噴淋 + 機械沖擊）
指電纜經受燃燒、機械撞擊與水火沖擊的情況保持線路的完整性。目前試驗采用的是英國BS和IEC標準，國內標準正準備制定中，很可能采用IEC標準。
▌主要性能試驗指標
按最嚴格的BS 6387：2013《電纜在火焰條件下保持線路完整性的耐火試驗方法》：
“本英國標準給出的試驗方法由三個協議組成，定義為C、W和Z。技術上沿用上一版本，未做改變。BS 6387的上一版本包含了基于其它協議（A、B、S、X和Y）的類別，現在都認為是過時的了。
當取自相同電纜樣品的不同試樣在進行三個組成協議的每一試驗時，則共同組成了完整的試驗。當每一個協議的要求都符合時，該電纜可判定為‘類別CWZ’。具體為：
a）協議C使電纜耐受火焰直接沖擊對應的侵蝕溫度為950 ℃± 40 ℃。
b）協議W使電纜耐受火焰直接沖擊對應的侵蝕溫度為650 ℃± 40 ℃，并直接噴水來模擬自動噴淋裝置。
c）協議Z使電纜耐受火焰直接沖擊對應的侵蝕溫度為950 ℃± 40 ℃，并直接施用機械震動。
產品標準可以只引用協議C或W或Z中的一種，分別對應條款6、7或8。但在這種情況下，不得使用‘類別CWZ’判定�！�
▌?dòng)?guó)標準BS 6387：2013、BS 8491：
標準對比（見表12）

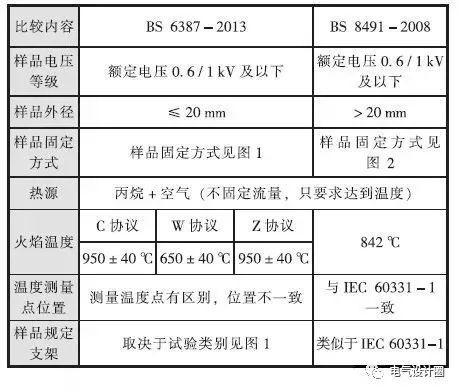

表12 BS 6387：2013 、BS 8491：2008 耐火試驗標準對比

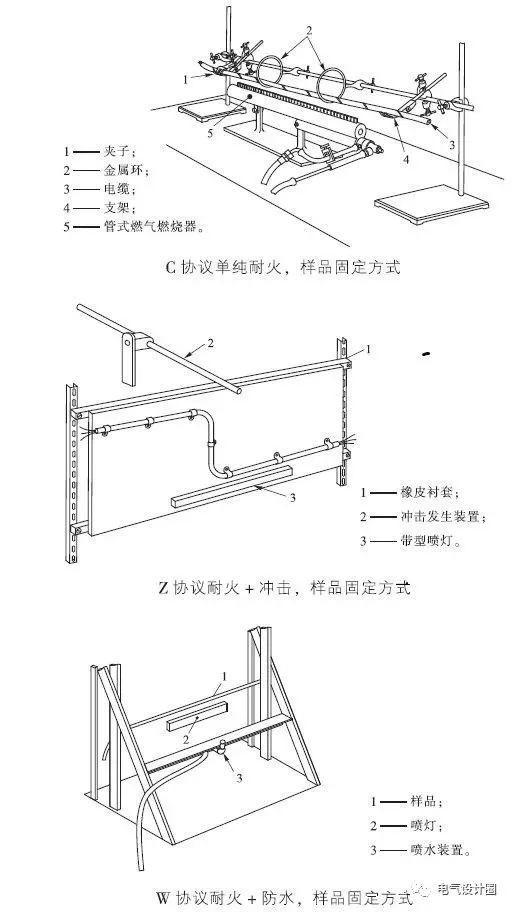

圖2 BS 6387的C、W、Z試驗支架和樣品固定方式
圖3 BS 8491的試驗支架和樣品固定方式
▌IEC 60331系列標準耐火試驗方法對比
耐火試驗方法對比見表13。
表13 IEC 60331—1:2009、IEC 60331—2:2009、IEC 60331—3:2009 試驗方法對比

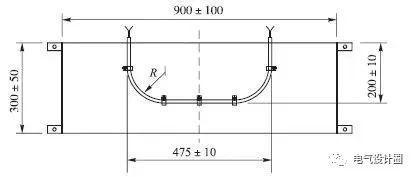

圖4 IEC 60331.1-2009標準規定樣品安裝示意圖
圖5 IEC 60331.2-2009 標準規定樣品安裝示意圖
民用建筑就使用性能要求上，耐火 + 性能必須滿足電纜經受燃燒、機械撞擊與水火沖擊的情況保持線路的完整性：耐火C試驗時火焰溫度為950 ~ 1 000 ℃，燃燒時間為180 min；同時應符合BS 6387、BS 8491耐火性能規定耐火 + 水（W試驗）、耐火 + 機械振動（Z試驗）。要求在同一根電纜（試樣）分別截取規定長度的電纜，按C、W、Z的順序?qū)嶒?yàn)后，可認定該電纜滿足要求。
3
民用建筑電纜選擇及敷設的相關標準
通用標準
規定了電纜導體及絕緣和敷設的選擇要求：
a. JGJ 16 - 2008《民用建筑電氣設計規范》；
b. GB 50217 - 2007《電力電纜工程設計規范》；
c. GB 50016 - 2014《建筑設計防火規范》；
d. GB 50116 - 2014《火災自動報警系統設計規范》。
民用建筑電氣專業規范
主要規定了非消防線路絕緣及護套的選擇要求，如低煙無鹵等要求，包括：
a. JGJ 242 - 2011《住宅建筑電氣設計規范》；
b. JGJ 243 - 2011《交通建筑電氣設計規范》；
c. JGJ 284 - 2012《金融建筑電氣設計規范》；
d. JGJ 310 - 2013《教育建筑電氣設計規范》；
e. JGJ 312 - 2013《醫療建筑電氣設計規范》；
f. JGJ 333 - 2014《會展建筑電氣設計規范》；
g. JGJ 354 - 2014《體育建筑電氣設計規范》；
h. JGJ 392 - 2016《商店建筑電氣設計規范》。
規范中有關絕緣、護套材質選用的規定
a. JGJ 16 - 2008《民用建筑電氣設計規范》：
“7. 4 導體選擇
7. 4. 1 低壓配電導體選擇應符合下列規定：
2 導體的絕緣類型應按敷設方式及環境條件選擇，并應符合下列規定：
1）在一般工程中，在室內正常條件下，可選用聚氯乙烯絕緣聚氯乙烯護套的電纜或聚氯乙烯絕緣電線；有條件時，可選用交聯聚乙烯絕緣電力電纜和電線；
2）消防設備供電線路的選用，應符合本規范第13. 10節的規定；
3）對一類高層建筑以及重要的公共場所等防火要求高的建筑物，應采用阻燃低煙無鹵交聯聚乙烯絕緣電力電纜、電線或無煙無鹵電力電纜、電線。
3 絕緣導體應符合工作電壓的要求，室內敷設塑料絕緣電線不應低于0. 45 / 0. 75 kV，電力電纜不應低于0. 6 /1 kV�！�
b. GB 50217 - 2007《電力工程電纜設計規范》：
“3. 3 電纜絕緣類型
3. 4. 1 電纜絕緣類型的選擇，應符合下列規定：
1 在使用電壓、工作電流及其特征和環境條件下，電纜絕緣特性不應小于常規預期使用壽命。
2 應根據運行可靠性、施工和維護的簡便性以及允許最高工作溫度與造價的綜合經濟性等因素選擇。
3 應符合防火場所的要求，并應利于安全。
4 明確需要與環境保護協調時，應選用符合環保的電纜絕緣類型。
3. 4. 2 常用電纜的絕緣類型的選擇，應符合下列規定：
1 中、低壓電纜絕緣類型選擇除應符合本規范第3. 4. 3 ~ 3. 4. 7條的規定外，低壓電纜宜選用聚氯乙烯或交聯聚乙烯型擠塑絕緣類型，中壓電纜宜選用交聯聚乙烯絕緣類型。
明確需要與環境保護協調時，不得選用聚氯乙烯絕緣電纜。
2 高壓交流系統中電纜線路，宜選用交聯聚乙烯絕緣類型。在有較多的運行經驗地區，可選用自容式充油電纜。
3 高壓直流輸電電纜，可選用不滴流浸漬紙絕緣、自容式充油類型。在需要提高輸電能力時，宜選用以半合成紙材料構造的型式。
直流輸電系統不宜選用普通交聯聚乙烯型電纜。
3. 4. 7 在人員密集的公共設施，以及有低毒阻燃性防火要求的場所，可選用交聯聚乙烯或乙丙橡皮等不含鹵素的絕緣電纜。
防火有低毒性要求時，不宜選用聚氯乙烯電纜�！�
c. GB 50016-2014《建筑設計防火規范》：
“10. 1. 10 消防配電線路應滿足火災時連續供電的需要，其敷設應符合下列規定：
1 明敷時（包括敷設在吊頂內），應穿金屬導管或采用封閉式金屬槽盒保護，金屬導管或封閉式金屬槽盒應采取防火保護措施；當采用阻燃或耐火電纜并敷設在電纜井、溝內時，可不穿金屬導管或采用封閉式金屬槽盒保護；當采用礦物絕緣類不燃性電纜時，可直接明敷；
2 暗敷時，應穿管并應敷設在不燃性結構內且保護層厚度不應小于30 mm；
3 消防配電線路宜與其他配電線路分開敷設在不同的電纜井、溝內；確有困難需敷設在同一電纜井、溝內時，應分別布置在電纜井、溝的兩側，且消防配電線路應采用礦物絕緣類不燃性電纜�！�
