隨著家庭中高端影音設備的普及，許多家庭都需要用到HDMI線，雖然現在網上購買HDMi線也非常方便，但有時并不一定都適合自己，例如家庭裝修布線買現成的HDMI線并不方便穿管。再說了，一些比較有名氣的HDMI線價格上也比較坑爹，所以買好HDMI線材和配件，自己親手動手制作一根HDMI線，也是不錯的選擇。何況自己親手制作，一方面能增長知識，另一方面還能增添生活樂趣，獲得成就感！呵呵，好處那么多，何樂而不為呢？但是，有些小伙伴馬上會說，可是我不會做，該怎么辦？

呵呵，先別急，下面就給大家詳細介紹方法和步驟：

1.準備好制作HDMI線需要的必備工具：40W烙鐵、焊錫、剝線鉗、熱熔膠槍等等。

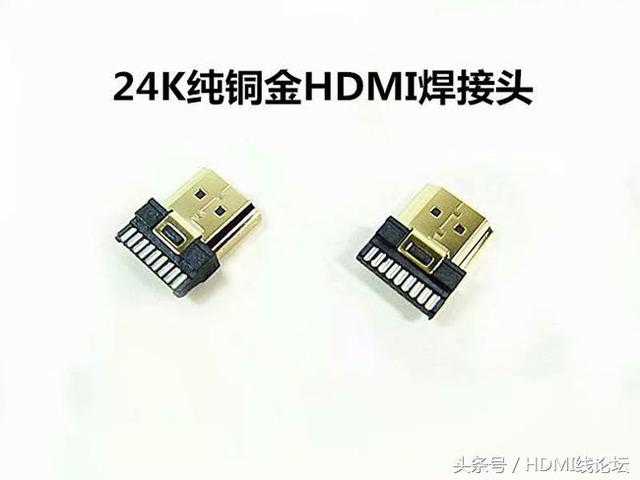

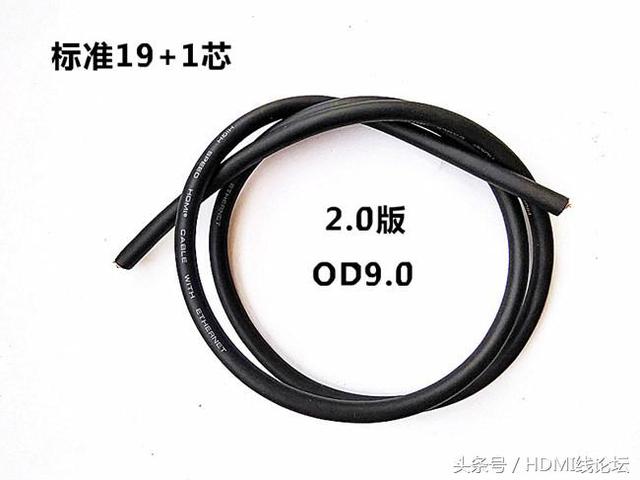

2.購買好線材和配件：國際標準HDMI裸線一根（19+1芯）、24K鍍金焊接頭兩個 、HDMI合金手柄外殼兩個。

根據自己實際場景所需要的長度，確定購買幾米的HDMI裸線，購線時要注意AWG值和線徑大小成反比，數值越小則說明線徑越粗，所能承載的電流就越大，支持傳輸?shù)拿讛?shù)也越長，不過相應的價格也就更貴。一般30 AWG極限傳輸長度為5-8米，28 AWG極限傳輸長度為12-15米，26 AWG極限傳輸長度為18-20米，24 AWG極限傳輸長度為20-25米，22AWG極限傳輸長度為25-30米。家庭裝修預埋建議大家購買24AWG或22AWG的線材。另外注意線材OD要與手柄外殼的孔徑大小一致。

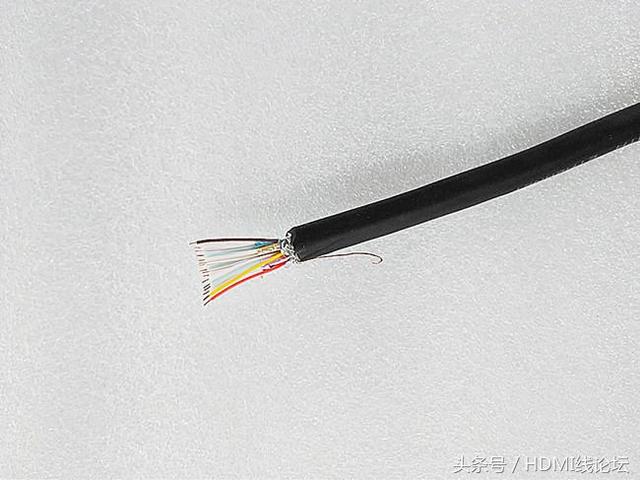

3.剝線：一般工廠大量生產都是使用氣動剝皮機脫掉外被，這里我們使用手工剝線鉗就行了，脫線長度最大為2CM，剝線時，剪掉多余編織，鋁箔，要求修剪 干凈，不能剪傷芯線及銅線。焊接芯線要求剝除1mm-2mm的絕緣皮，露出里面的銅絲。

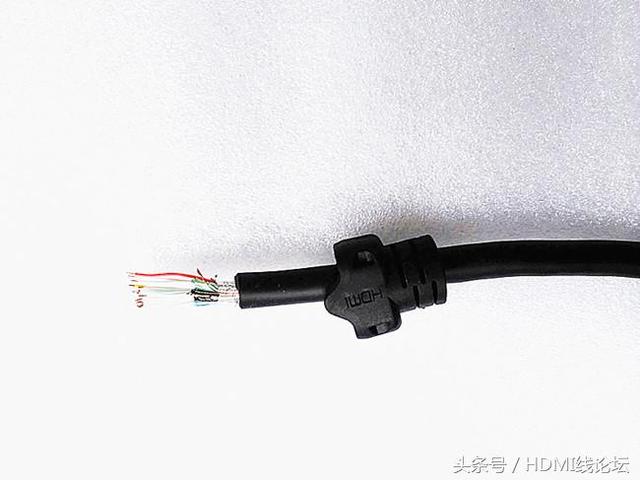

4.穿外殼塑料接頭：有些HDMI手柄外殼是整體的，則不需要這步驟。不過個人認為，金屬外殼配塑料接頭能更好的保護線體不受損傷，色彩上也可以自由搭配。

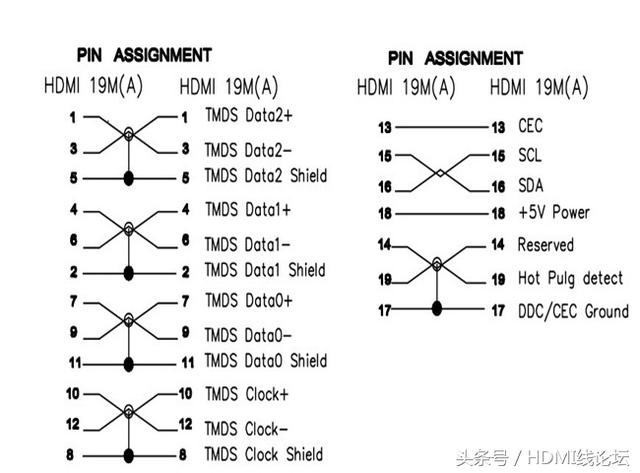

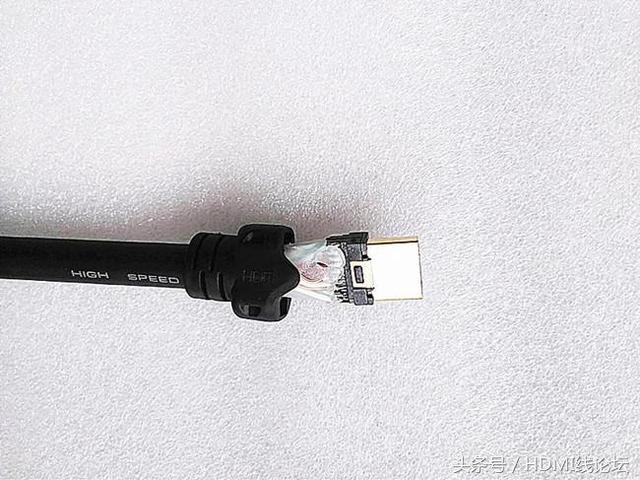

5.焊接：先把每一條線芯銅絲上錫，接著把線芯按照針腳定義順序一一焊接到24K鍍金接頭的對應點上，把外地線焊在HDMI頭的外殼上，注意不能搞錯焊接線序， 焊點要飽滿光滑牢固，不能拉尖、虛焊、錯焊、漏焊、短路烙、鐵不可燙傷接頭及線體。

圖片來自網絡

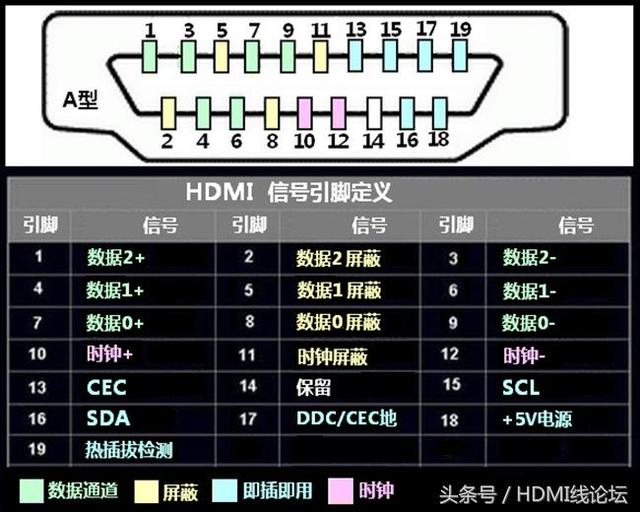

如上圖，HDMI A TYPE共19針，其中1-9針為數據信號；10、11、12針為時鐘信號；13針為CEC針；14針為空；15針SCL針；16針為SDA針；17針為地；18針+5V電源；19針為熱插拔檢測。

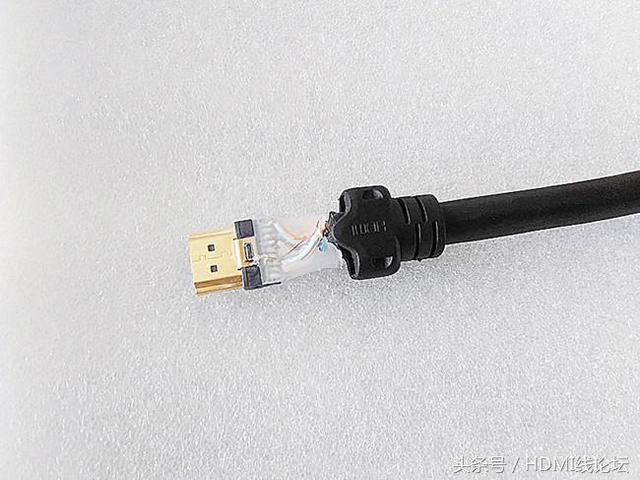

6.打熱膠裝外殼：要點是需將每根線的間隙充滿膠，不要讓線與線之間存在空隙，這樣使線頭更加牢固，也不易折壞和短路，待膠基本干后，再打一層熱膠，注意在打膠后立即套上外殼，這樣才能與外殼粘住不松動更加結實耐用。

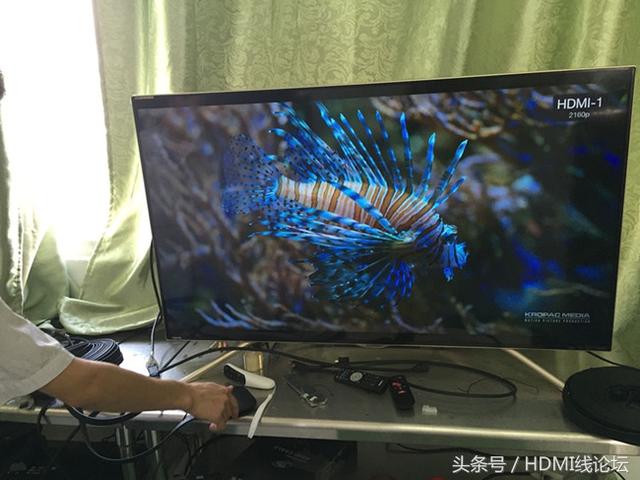

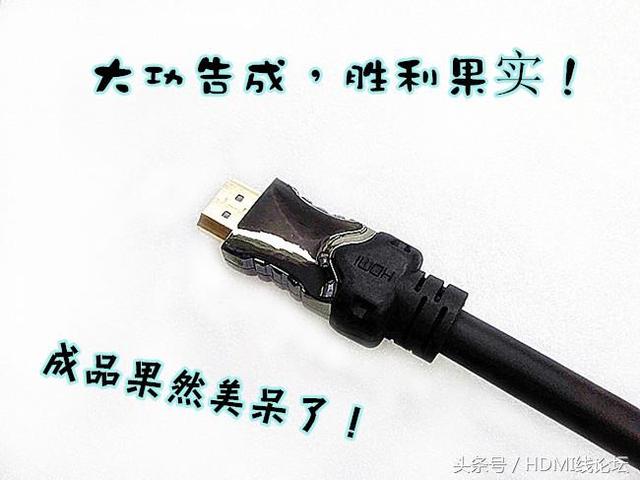

7.開始試機：試機時若畫面清晰流暢，沒有噪點、雪花，說明大功告成，美好的生活從此開始，每天盡情享受視覺盛宴吧！
