一、常用電工材料
1.常用絕緣電線的分類與應用是什么？
常用絕緣電線有銅導線和鋁導線。銅導線的電阻率比鋁導線的小，焊接性能和機械強度比鋁導線好，因此它常用于檔次要求較高的場合。鋁導線密度比銅導線小，而且資源豐富，價格較銅低廉，因而應用范圍更廣。
導線有單股和多股兩種，一般截面積在6mm2及以下為單股線；截面積在10mm2及以上為多股線。多股線是由幾股或幾十股線芯絞合在一起形成一根的，有7股、19股、37股等。導線還分裸導線和絕緣導線，絕緣導線有電磁線、絕緣電線、電纜等多種。常用絕緣導線在導線線芯外面包有絕緣材料，如橡膠、塑料、棉紗、玻璃絲等。
2.電線電纜產品的類型及特征是什么？
（1）裸電線及裸導體制品
裸電線及裸導體制品的特征是：純的導體金屬，無絕緣及護套層，如鋼芯鋁絞線、銅鋁匯流排、電力機車線等。
加工工藝主要是壓力加工，如熔煉、壓延、拉制、絞合等。
此類型產品主要用在城郊、農村的用戶主線、開關柜等。
（2）電力電纜
電力電的纜特征是：在導體外擠（繞）包絕緣層，如架空絕緣電纜，或幾芯絞合（對應電力系統的相線、零線和地線），如二芯以上架空絕緣電纜，或再增加護套層，如塑料/橡膠電線電纜。
加工工藝主要有拉制、絞合、絕緣擠出（繞包）、成纜、鎧裝、護層擠出等，各種產品的不同工序組合有一定區別。
此類產品主要用在發、配、輸、變、供電線路中的強電電能傳輸，通過的電流大（幾十安至幾千安）、電壓高（220V至500V及以上）。
（3）電氣裝備用電線電纜
電氣裝備用電線電纜的特征是：品種規格繁多，應用范圍廣泛，使用電壓在1kV及以下較多，面對特殊場合不斷衍生新的產品，如耐火線纜、阻燃線纜、低煙無鹵/低煙低鹵線纜、防白蟻、防老鼠線纜、耐油/耐寒/耐溫/耐磨線纜、醫用/農用/礦用線纜、薄壁電線等。
（4）通訊電纜及光纖
此類產品結構尺寸通常較小而且均勻，制造精度要求高。
（5）電磁線（繞組線）
主要用于各種電機、儀器儀表等。
3.常用的絕緣電線材料有哪些？
電線是由一根或幾根柔軟的導線、絕緣包皮和保護外皮這三個部分組成。

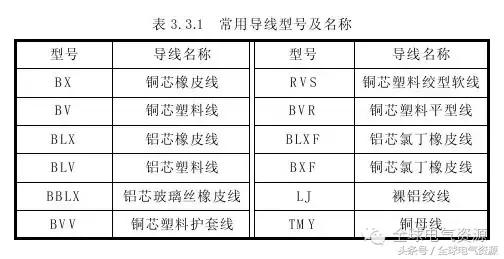

電線型號中字母B表示布電線，字母V表示塑料中的聚氯乙烯，字母R表示軟線（導體為很多細絲絞在一起），還有銅芯符號、硬線（常見的單芯導體）符號省略沒有表示，見表3.3.1。
4.常用的電纜材料的型號及其用途是什么？
電纜是由一根或幾根絕緣包導線組成，外面再包以金屬或橡皮制的堅韌外層。常用的電纜型號包括：聚氯乙烯絕緣、交聯聚乙烯絕緣、阻燃聚氯乙烯絕緣、阻燃交聯聚乙烯絕緣、耐火聚氯乙烯絕緣。
（1）通常電纜的型號組成部分
1）用途代碼——不標為電力電纜，K為控制纜，P為信號纜；
2）絕緣代碼——Z油浸紙，X橡膠，V聚氯乙稀，YJ交聯聚乙烯；
3）導體材料代碼——不標為銅，L為鋁；
4）內護層代碼——Q鉛包，L鋁包，H橡套，V聚氯乙稀護套；
5）派生代碼——D不滴流，P干絕緣；
6）特殊產品代碼——TH濕熱帶，TA干熱帶；
7）額定電壓——單位kV。
（2）電纜型號及用途，見表3.4.1。
