電線電纜網 > 國外線纜 > 數據線 芯線的絞合絞距用什么公式計算，（完整版）
數據線 芯線的絞合絞距用什么公式計算， - 無圖版
372539004 --- 2018-08-15 13:12:21
1
如題，數據線 芯線的絞合絞距用什么公式計算，，，小弟剛?cè)胄�，，請指教。。。。�！?/div>
36585420 --- 2018-08-16 08:11:30
2
那你要學的多了
hl5825 --- 2018-09-07 17:23:42
3

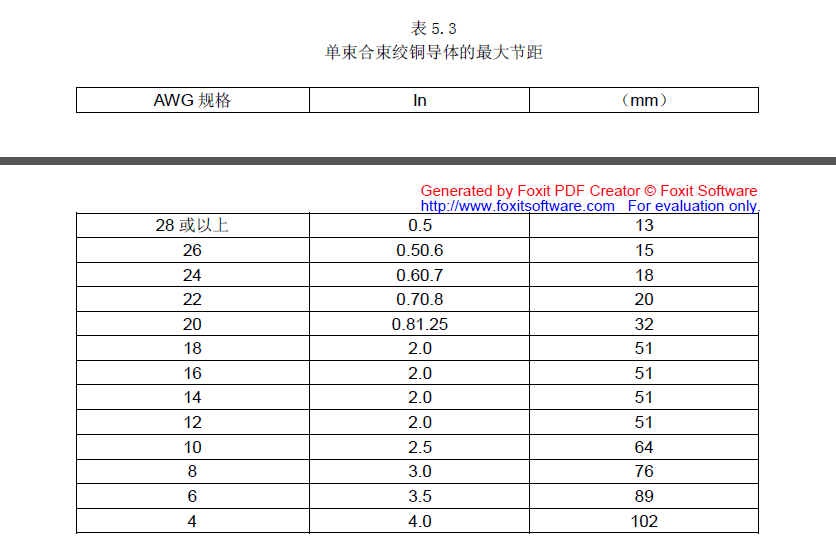

首先你要遵循線材所屬的標準規范（附件圖片為UL758對絞合導體絞距的最大要求），然后是工藝要求，對于高頻數據線來說導體絞距對高頻的影響還是有的，其次是線材耐彎曲，吊重，后續加工（焊接）影響蠻大的，按我司的標準，一般是導體絞合外徑的（10到15倍）我們是做小導體（30~36AWG),希望對你有所幫助。
hl5825 --- 2018-09-07 17:28:33
4
如果是芯線對絞絞距一般是芯線OD的（15~20倍），成纜一般是集合外徑的（15~25倍），這個根據線材工藝要求自行設計。
