美女胸被狂揉扒开吃奶的网站o_亚洲日韩av中文无码专区_东京热激情无码专区_久久HEZYO久综合亚洲色_欧美成人高清视频_国产精品乡下勾搭老头_欧美一级v片在线播放_成人午夜国产视频_男女猛烈无遮挡免费动态图_亚洲一区国产精品视频

電線電纜網(wǎng) > 國外線纜 > 電子線表面外觀粗糙不良求助（完整版）

電子線表面外觀粗糙不良求助 - 無圖版

XUEXI97 --- 2014-12-15 08:48:03

1

為何擠出SR-PVC UL1061的電子線，速度快了表面就不好
moveitgogo --- 2014-12-15 09:20:29

2

多快？多大的線？
XUEXI97 --- 2014-12-15 09:24:43

3

我們開120米/分鐘時表面還可以，可是開到200米/分鐘時，線表面就有明顯的延線方向出現(xiàn)波浪紋。是26# 1061的

zhengliang --- 2014-12-15 11:27:22

4

應(yīng)該是料塑化的問題，找膠粒廠家調(diào)整下工藝就好了。我們也遇到過。
zhengliang --- 2014-12-15 11:28:06

5

zhengliang:
應(yīng)該是料塑化的問題，找膠粒廠家調(diào)整下工藝就好了。我們也遇到過。

補(bǔ)充下，你指的應(yīng)該是那種麻面不良吧。

XUEXI97 --- 2014-12-15 14:11:43

6

不是麻面。是電線看上去一段一段的小波紋

［XUEXI97 在 2014-12-15 16:42:57 編輯過］



［XUEXI97 在 2014-12-15 16:48:00 編輯過］

zhengliang --- 2014-12-15 15:14:22

7

一段一段的？放線穩(wěn)定不？是不是高速時候放線不穩(wěn)導(dǎo)致的或收線不穩(wěn)定？

XUEXI97 --- 2014-12-15 16:49:25

8

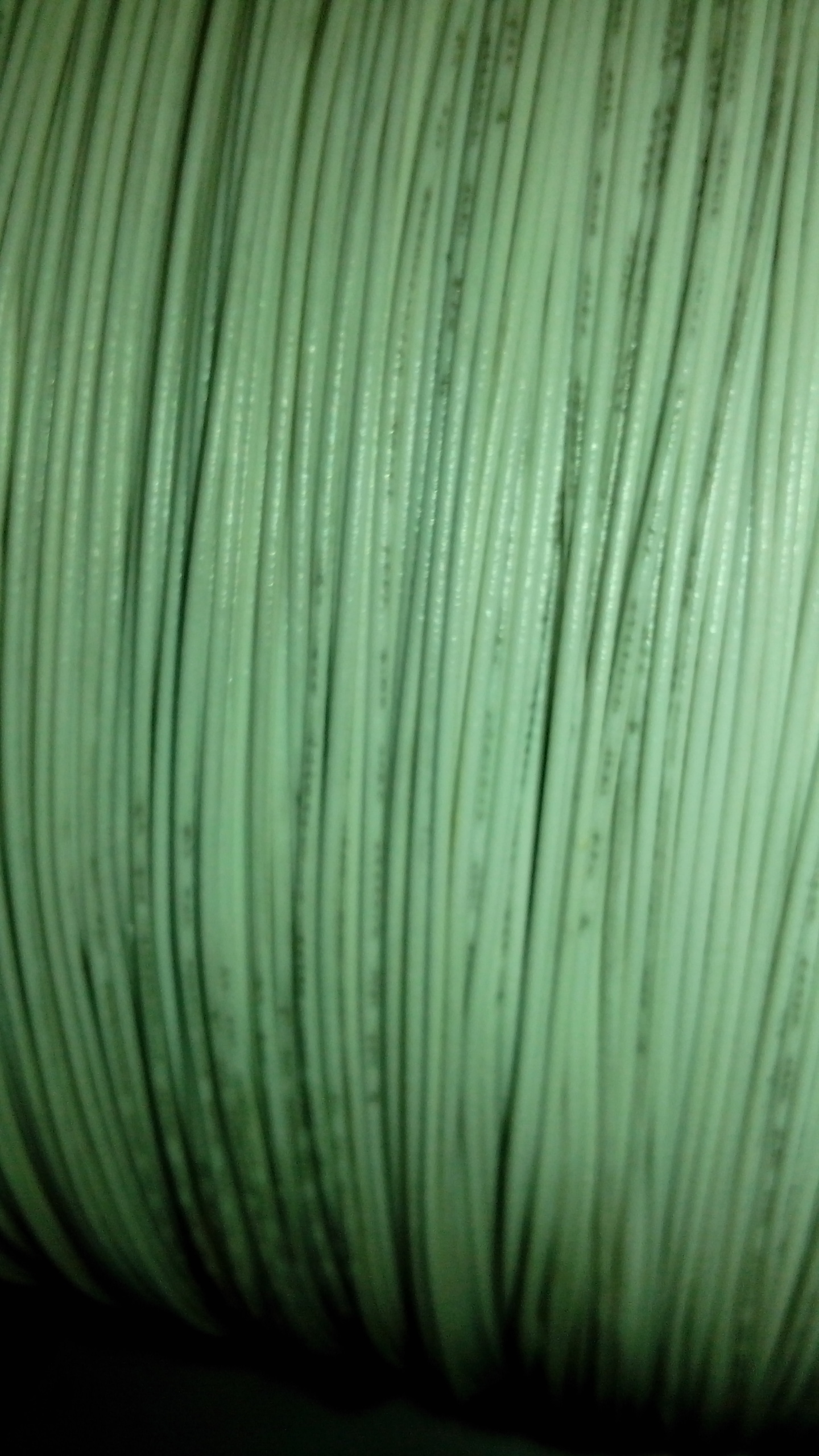

表面就是這樣

zhengliang --- 2014-12-15 17:58:41

9

看到了，你這個我認(rèn)為還是料本身的問題，你可以試試：

          1.更換一個外模，尺寸與你現(xiàn)在OD一樣的，如果本身一樣你也更換一個，有可能磨損了。

          2.更換一個稍微小一點的外模，試試。

下面是我產(chǎn)線正在生產(chǎn)的外觀，也不是很好的。



［zhengliang 在 2014-12-15 17:59:57 編輯過］

XUEXI97 --- 2014-12-16 07:59:26

10

謝謝您ZHENGLIANG,我試一試
XUEXI97 --- 2014-12-16 08:01:05

11

還有，你們一般開多少米線速，溫度控制在幾度



XUEXI97 --- 2014-12-16 08:03:26

12

PVC材料是哪家的，啥價
SHANXIN --- 2014-12-16 09:32:29

13

料沒烘好的表現(xiàn)

zhengliang --- 2014-12-16 12:15:40

14

溫度一般控制在：170~185之間

線速：印字一般在150左右，200有印字飛油墨隱患。

          不印字的電子線一般300~400之間

膠料我們是自己家做的，我們有專門生產(chǎn)膠料部門。

XUEXI97 --- 2014-12-16 12:43:54

15

您說的

料沒烘好的表現(xiàn)，是指在料斗里沒有烘好，還是哪里？

SHANXIN --- 2014-12-17 10:05:52

16

料斗里沒有烘好，要保持滿桶充分干燥。

liu730320 --- 2014-12-17 17:22:21

17

速度加快，PVC塑化、流動性不好，
XUEXI97 --- 2014-12-18 12:26:45

18

料斗里我加熱75度，2小時，是不是料斗加熱溫度不對
apologize --- 2014-12-18 13:21:33

19

我會建議你把溫度升高5～10度在試。SR料外觀不好 很正常。碳酸鈣加多嘛，要硬度。有加壓眼膜。預(yù)熱低一點。
fmy051424 --- 2014-12-22 10:54:48

20

1.料的配方潤滑太少；<div>2.料受潮</div>
dssunliang --- 2014-12-23 14:36:21

21

XUEXI97:
您說的

料沒烘好的表現(xiàn)，是指在料斗里沒有烘好，還是哪里？

我看了下，估計是料塑化效果不佳，你可以試試 在提高溫度的時候可以把溫度也相應(yīng)的挑高個5-10，是在不行就找材料廠家，說明你們希望把這料能在200mm的情況下，也能做到表現(xiàn)光滑，這個配方調(diào)整應(yīng)該問題不大的

XUEXI97 --- 2014-12-23 16:55:34

22

可是我們已經(jīng)將溫度加到200度了，表面有點黃了，要焦了。

XUEXI97 --- 2014-12-23 16:56:34

23

1061這個電線開200米/分應(yīng)該沒有問題吧
c1212006 --- 2015-01-06 10:01:20

24

我覺得1.本身這膠料性能就不怎么樣  2.膠料在存儲中受潮  3.烘料沒烘好  4.開機(jī)時沖膠多沖點出來  5.是不是押出溫度有點高 膠料在螺桿里塑化太快 所以你一開高速就麻 而且這個現(xiàn)象應(yīng)該是個例吧 不會整批都是 其他顏色同規(guī)格的應(yīng)該沒有
apologize --- 2015-01-07 08:22:45

25

兄弟  預(yù)熱在低一點60左右。200M/MIN沒問題，清完機(jī)器，等溫度到了在押料。有的SRPVC料，我有時候都調(diào)到205度，也沒膠料。押出機(jī)要選合適的，別在機(jī)頭停太久，1～3段吻別別超過185，關(guān)鍵是機(jī)頭和眼膜溫度高一點200度左右。你在試試不會膠料的。
XUEXI97 --- 2015-01-07 10:26:09

26

謝謝啦��！我試一下

-- 結(jié)束 --
