電線電纜網 > 通訊電纜 > 高頻問題，請大師們幫忙解一下！很感謝！（完整版）
高頻問題，請大師們幫忙解一下！很感謝！ - 無圖版
chenPeng1 --- 2014-10-08 01:57:33
1

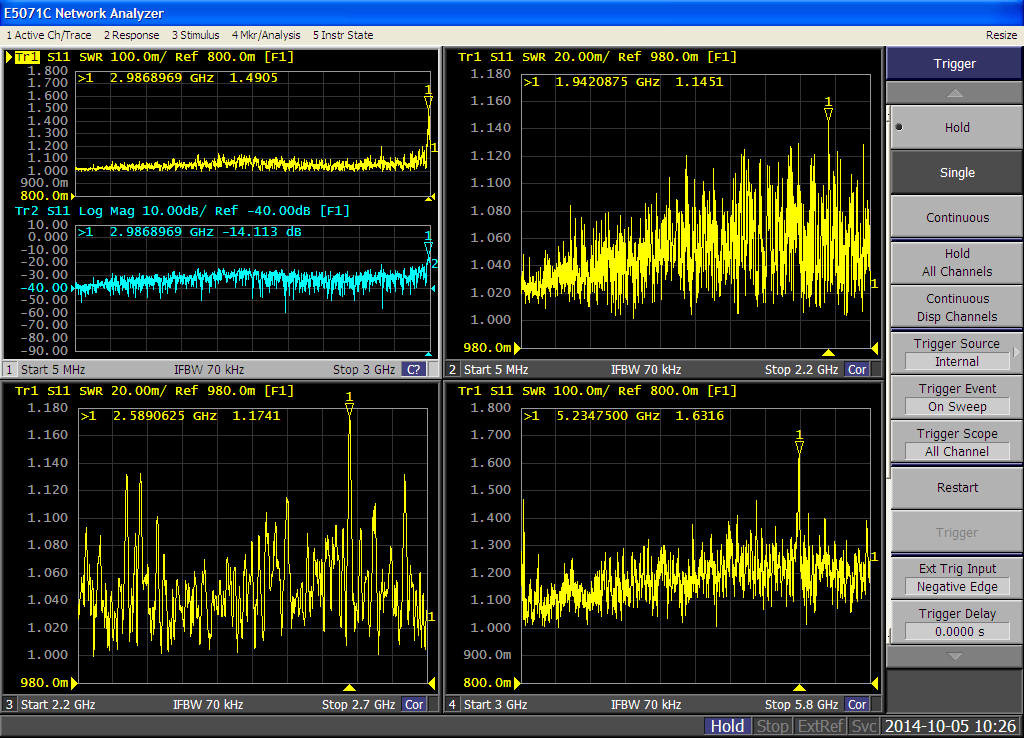

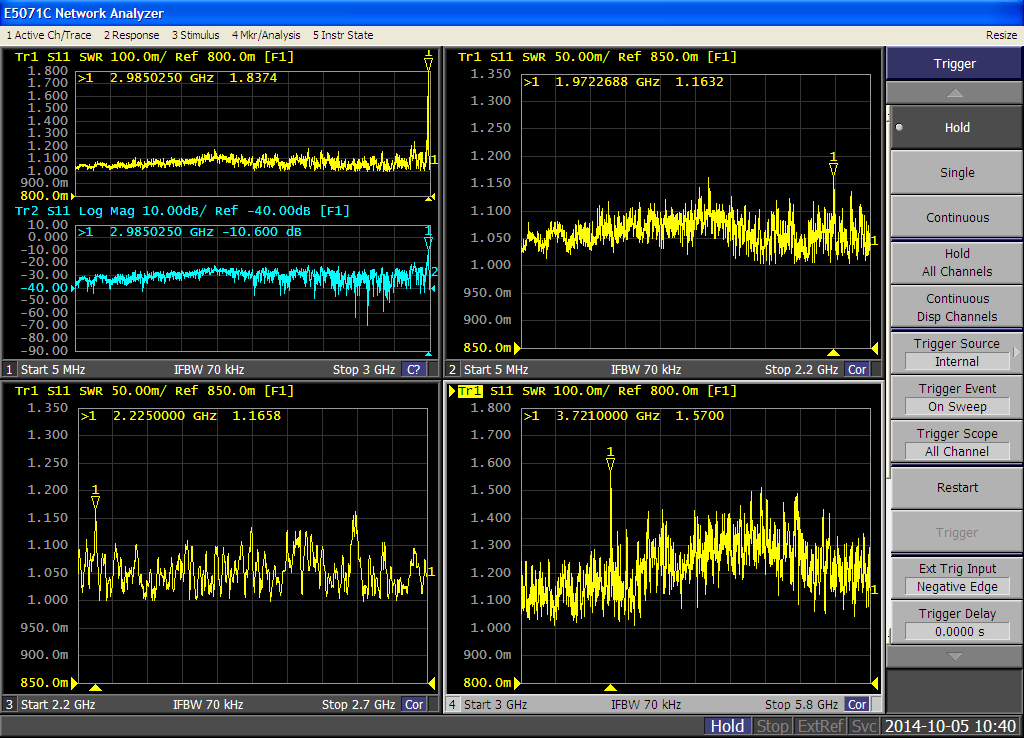

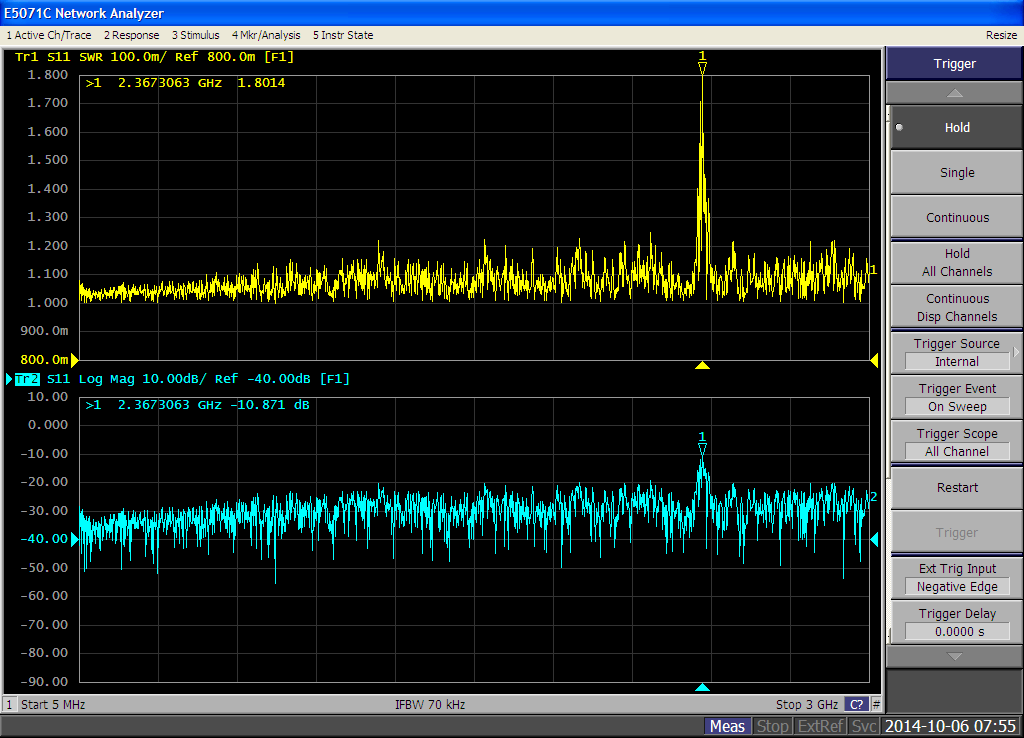

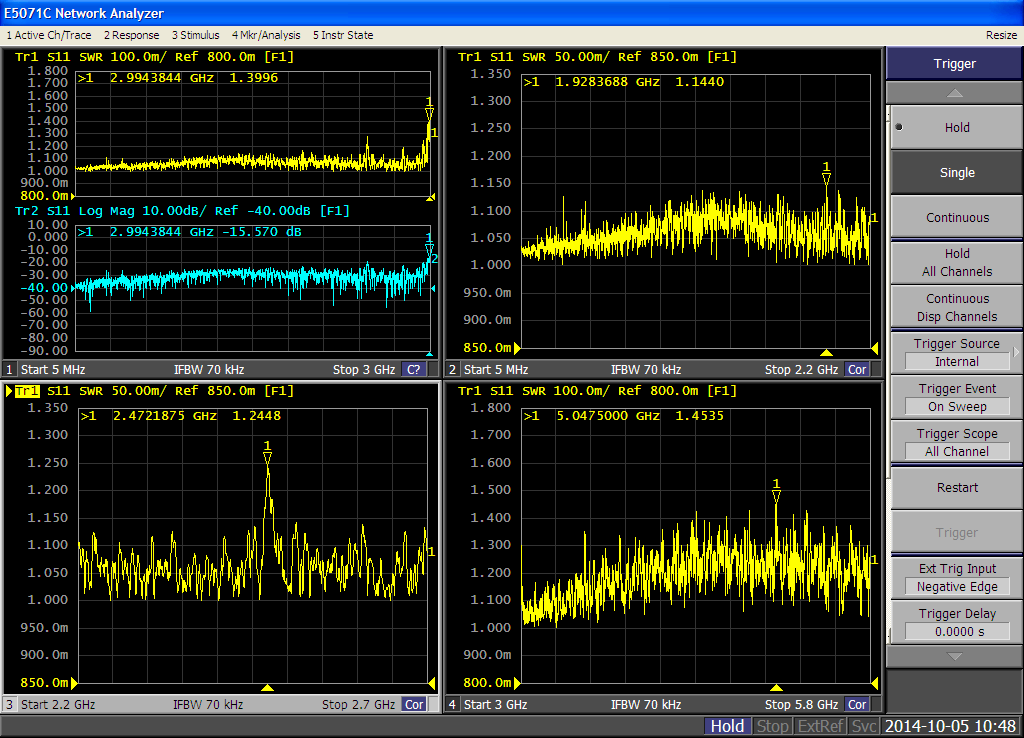

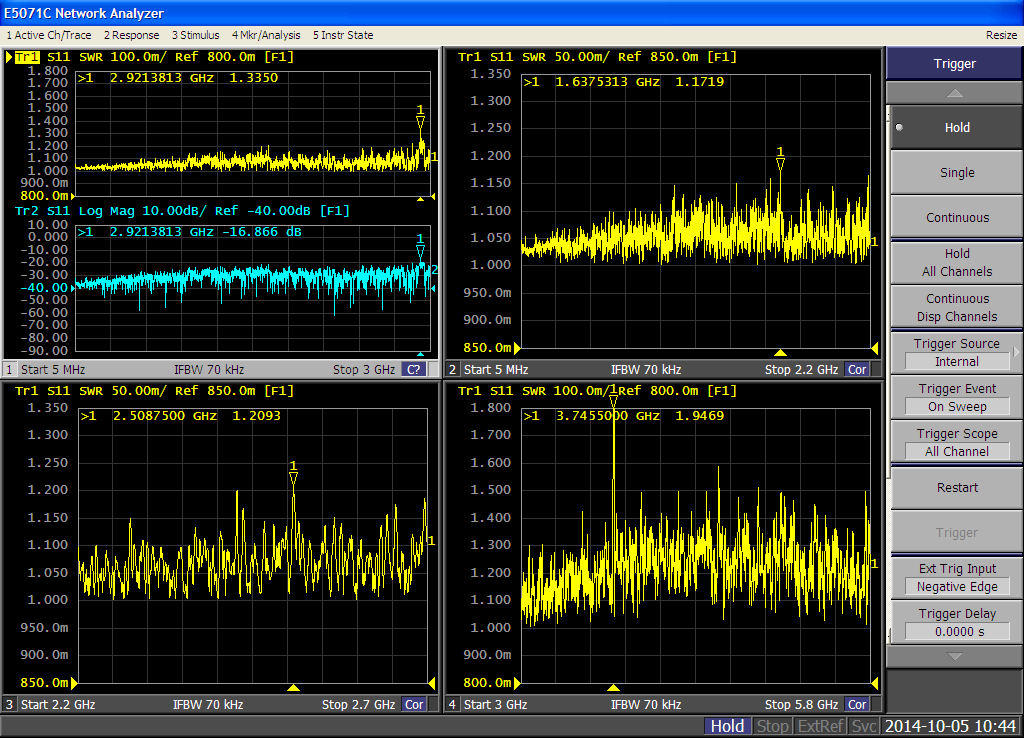

取RG8芯線2000m的編織測出的結果，為什么高頻有這么高的峰值，是哪里出現了問題，請各位大師賜教，小弟很感謝！
取
200
取200chenPeng1 --- 2014-10-08 01:59:30
2
主要是測3GHZ的，
tian124 --- 2014-10-08 20:59:00
3
SWR，求大神��！
ffxxpp1007 --- 2014-10-10 08:08:53
4
看了看，3G內的峰一般在1.25內，估計生產設備一般，唯獨高點在2990MHz，查一下編織節距，不難解決。
chenPeng1 --- 2014-10-10 12:21:06
5
90物理發泡，但這編織節距是我司用了很多年了，一直沒有什么問題，只有這次才出現這種批量的高頻高峰現像！
chenPeng1 --- 2014-10-10 12:22:38
6
也改動過編織的節距，但情況都差不多，所以會不會是原料的問題？
sa571328 --- 2014-10-11 11:52:03
7
這么高的頻率有個尖峰，建議你還是換一下連接頭試試
chenPeng1 --- 2014-10-12 21:12:41
8
是換網絡分析儀的測試接頭嗎？我這線是測500m-2000m一盤的編織線！不是有接頭的連接線！
ffxxpp1007 --- 2014-10-13 07:36:47
9
也改動過編織的節距，但情況都差不多，具體節距？
131426o --- 2014-10-13 13:56:01
10
都是一個點掉，應該是發泡料出了問題。是不是材質變異造成的諧振問題。編織目數是多大的？測500m-2000m一盤的編織線你是接在裸線治具上測試還是加工好SMA或者BNC連接器測試的？
chenPeng1 --- 2014-10-13 14:46:27
11
我編織是24錠×8/0.14TC。節距是42.3±2的
chenPeng1 --- 2014-10-13 14:55:10
12
是接在裸線治具上測試的
kk105b --- 2014-10-13 21:47:49
13
你是深圳金信諾的
ffxxpp1007 --- 2014-10-14 07:49:35
14
我編織是24錠×8/0.14TC。節距是42.3±2的。改成40試試。
131426o --- 2014-10-14 09:44:55
15
最好加工好連接器測試看看，編織目數改小。如果7目改為9目試下！
thomas699 --- 2014-10-14 11:42:53
16
需要加工,最好是完全匹配的連接器,再測試.另外:長度盡量控製在30m內, 試試看!
kk105b --- 2014-10-30 21:48:48
17
減小節距 峰值后移
