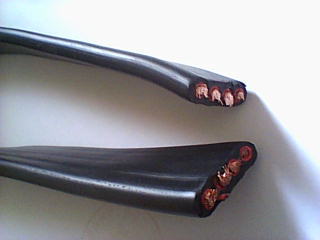

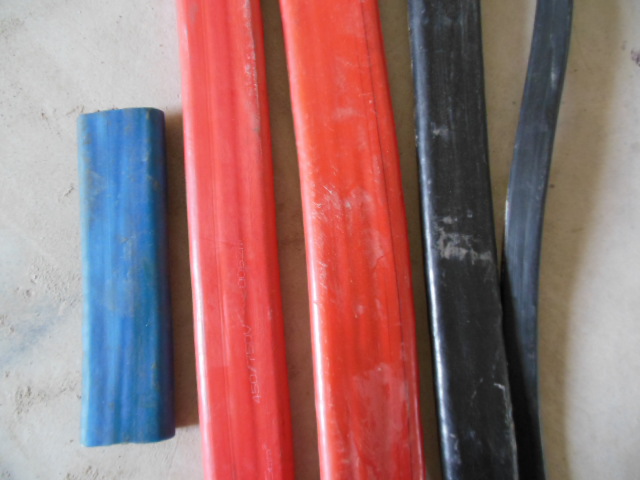

<DIV class="cpinfoBar clearfix">行車專用電纜系列
一、產品特點及用途
本產品具有耐寒、柔軟、耐磨、防油等特性，其中氟塑料及硅橡膠本身具有耐高溫、耐寒、耐磨、防腐等特性，因此該電纜高溫環境下電氣性能穩定，抗老化性能好，使用壽命長，適合于交流額定電壓0.6/1KV及以下具有抗拉、耐熱、防腐等特殊要求的行車、臺車、傳輸機械等移動設備和電器用動力傳輸線及控制、照明、通訊線路，本產品廣泛應用于冶金、電力、化工、船舶、港口等行業。
企業標準
三、使用特性
1、交流額定電壓：Uo/U 0.6/1KV 450/750V
2、電纜導體最高工作溫度：
聚氯乙烯絕緣70℃
硅橡膠絕緣180℃
氟塑料絕緣200℃
可熔性聚四氟乙烯(PTFE)絕緣260℃
3、最低環境溫度：
氟塑料及硅橡膠護套：固定敷設-60℃
丁腈護套：固定敷設-40℃，
4、電纜安裝敷設溫度應不低于-25℃
四、基本型號及名稱
</DIV><DIV class=infoclose1><DIV style="CLEAR: both"> </DIV>
注：1、阻燃型扁平電纜型號前加“ZR”;
2、導體線芯中銅絲可以采用鍍錫。
五、主要技術指標
1、成品電纜導體直流電阻符合GB3956規定。
2、20℃時絕緣電阻：
聚氯乙烯絕緣不小于50MΩ·km；
硅橡膠絕緣不小于100MΩ·km；
氟塑料絕緣不小于500MΩ·km。
3、成品電纜經受交流50Hz 3.0KV/5min電壓試驗不擊穿。
六、基本電纜規格及結構參數
<DIV style="CLEAR: both"> </DIV>注：可根據用戶要求進行生產。
</DIV>
一、產品特點及用途
本產品具有耐寒、柔軟、耐磨、防油等特性，其中氟塑料及硅橡膠本身具有耐高溫、耐寒、耐磨、防腐等特性，因此該電纜高溫環境下電氣性能穩定，抗老化性能好，使用壽命長，適合于交流額定電壓0.6/1KV及以下具有抗拉、耐熱、防腐等特殊要求的行車、臺車、傳輸機械等移動設備和電器用動力傳輸線及控制、照明、通訊線路，本產品廣泛應用于冶金、電力、化工、船舶、港口等行業。
聯系電話：15855094668 0550-7311731
聯系傳真：0550-7622196
掌柜QQ:1135037957
電子郵箱：15855094668@163.com
掌柜姓名：李爾中
二、產品執行標準
企業標準
三、使用特性
1、交流額定電壓：Uo/U 0.6/1KV 450/750V
2、電纜導體最高工作溫度：
聚氯乙烯絕緣70℃
硅橡膠絕緣180℃
氟塑料絕緣200℃
可熔性聚四氟乙烯(PTFE)絕緣260℃
3、最低環境溫度：
氟塑料及硅橡膠護套：固定敷設-60℃
丁腈護套：固定敷設-40℃，
4、電纜安裝敷設溫度應不低于-25℃
四、基本型號及名稱
| 型號 | 產 品 名 稱 |
| DQ-KVVB | 柔軟聚氯乙烯絕緣丁腈護套扁平控制軟電纜 |
| DQ-YGZB | 硅橡膠絕緣丁腈護套扁平電力軟電纜 |
| YGZB | 硅橡膠絕緣和護套扁平電力軟電纜 |
| YFGB | 氟塑料絕緣硅橡膠護套扁平電力軟電纜 |
| DQ-KGGB | 硅橡膠絕緣丁腈護套扁平控制軟電纜 |
| KGGB | 硅橡膠絕緣和護套扁平控制軟電纜 |
| KFGB | 氟塑料絕緣硅橡膠護套扁平控制軟電纜 |
| YGZBP | 硅橡膠絕緣和護套銅絲編織分相屏蔽扁平電力軟電纜 |
| KGGBP | 硅橡膠絕緣和護套銅絲編織分相屏蔽扁平控制軟電纜 |
注：1、阻燃型扁平電纜型號前加“ZR”;
2、導體線芯中銅絲可以采用鍍錫。
五、主要技術指標
1、成品電纜導體直流電阻符合GB3956規定。
2、20℃時絕緣電阻：
聚氯乙烯絕緣不小于50MΩ·km；
硅橡膠絕緣不小于100MΩ·km；
氟塑料絕緣不小于500MΩ·km。
3、成品電纜經受交流50Hz 3.0KV/5min電壓試驗不擊穿。
六、基本電纜規格及結構參數
| 芯數×標稱截面(mm2) | 導體結構 根數/直徑 | 電纜參考外徑 |
| 3×1.5 | 30/0.25 | 17.8×7.0 |
| 3×2.5 | 49/0.25 | 20.8×8.0 |
| 3×4 | 56/0.30 | 22.6×9.5 |
| 3×6 | 84/0.30 | 25.8×11.3 |
| 3×10 | 80/0.40 | 34.1×13.2 |
| 3×16 | 126/0.40 | 35.2×15.9 |
| 3×25 | 196/0.40 | 42.3×18.2 |
| 3×35 | 276/0.40 | 46.2×19.1 |
| 3×50 | 396/0.40 | 60.8×24.0 |
| 4×1.5 | 30/0.25 | 26.5×7.5 |
| 4×2.5 | 49/0.25 | 27.8×9.0 |
| 4×4 | 56/0.30 | 29.4×9.5 |
| 4×6 | 84/0.30 | 34.1×11.8 |
| 4×10 | 80/0.40 | 40.4×13.9 |
| 4×16 | 126/0.40 | 45.9×15.6 |
| 4×25 | 196/0.40 | 54.1×18.1 |
| 4×35 | 276/0.40 | 58.6×20.2 |
| 3×4+2.5 | 56/0.30 | 30.6×10.7 |
| 3×6+4 | 84/0.30 | 31.0×12.8 |
| 3×10+6 | 80/0.40 | 35.0×13.5 |
| 3×16+6 | 126/0.40 | 41.3×16.2 |
| 3×25+10 | 196/0.40 | 49.1×18.5 |
| 3×35+10 | 276/0.40 | 64.2×20.2 |
| 7×1.0 | 32/0.20 | 30.0×6.5 |
| 7×1.5 | 30/0.25 | 34.0×7.6 |
| 7×2.5 | 49/0.25 | 41.5×9.4 |
| 7×4 | 56/0.30 | 44.0×10.6 |
| 7×6 | 84/0.30 | 56.0×11.6 |
</DIV>
