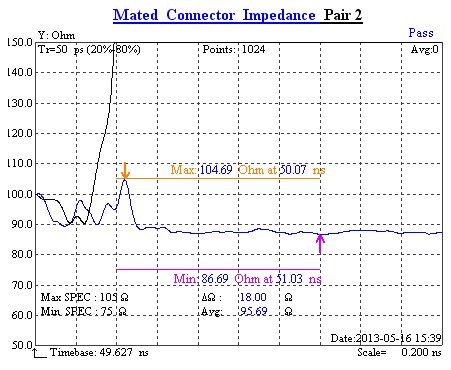

最近有在做USB3.0 AM TO AF，AF 端是做一個90度的內(nèi)模, AF連接器采用單排,LCP料. 以下是成品的AF阻抗測試曲線; 裸線的阻抗做的很低了. 我覺的AF的阻抗本身有些高了. 想請教高人要如何改善? 另外,除了改連接器阻抗外,有沒有別的辦法進行改善？ 拜謝！
暗劍 --- 2013-06-05 08:32:52
2
這個測試圖形有點問題，應該是校正不好或者是根本就沒校正就測試的吧，連接器的阻抗對線材本身的阻抗不會有太大的影響。
westfallen --- 2013-06-06 14:31:53
3
AF 端恰恰是90度彎折,彎折的地方就是在去外被后 裸露的鋁箔位置. 是不是彎折后阻抗會變大呢？
active --- 2013-06-07 09:15:13
4
我也覺得測試有問題,校正線和測試線沒有迭在一起,顯示校正沒校正到位
取個名字難 --- 2013-06-07 10:55:31
5
westfallen:
AF 端恰恰是90度彎折,彎折的地方就是在去外被后 裸露的鋁箔位置. 是不是彎折后阻抗會變大呢？
剝線長度長了 肯定會影響連接器阻抗變大的 這個沒辦法 只是在加工的時候盡量盡量再盡量！
如同HDMI做旋轉頭 也是這樣
westfallen --- 2013-06-07 19:16:23
6
黑色的矯正線嗎？ 測試線和矯正線要怎么樣的重合程度才算OK？
westfallen --- 2013-06-07 19:17:26
7
怎么計算阻抗最高點是cable 的那個位置？
