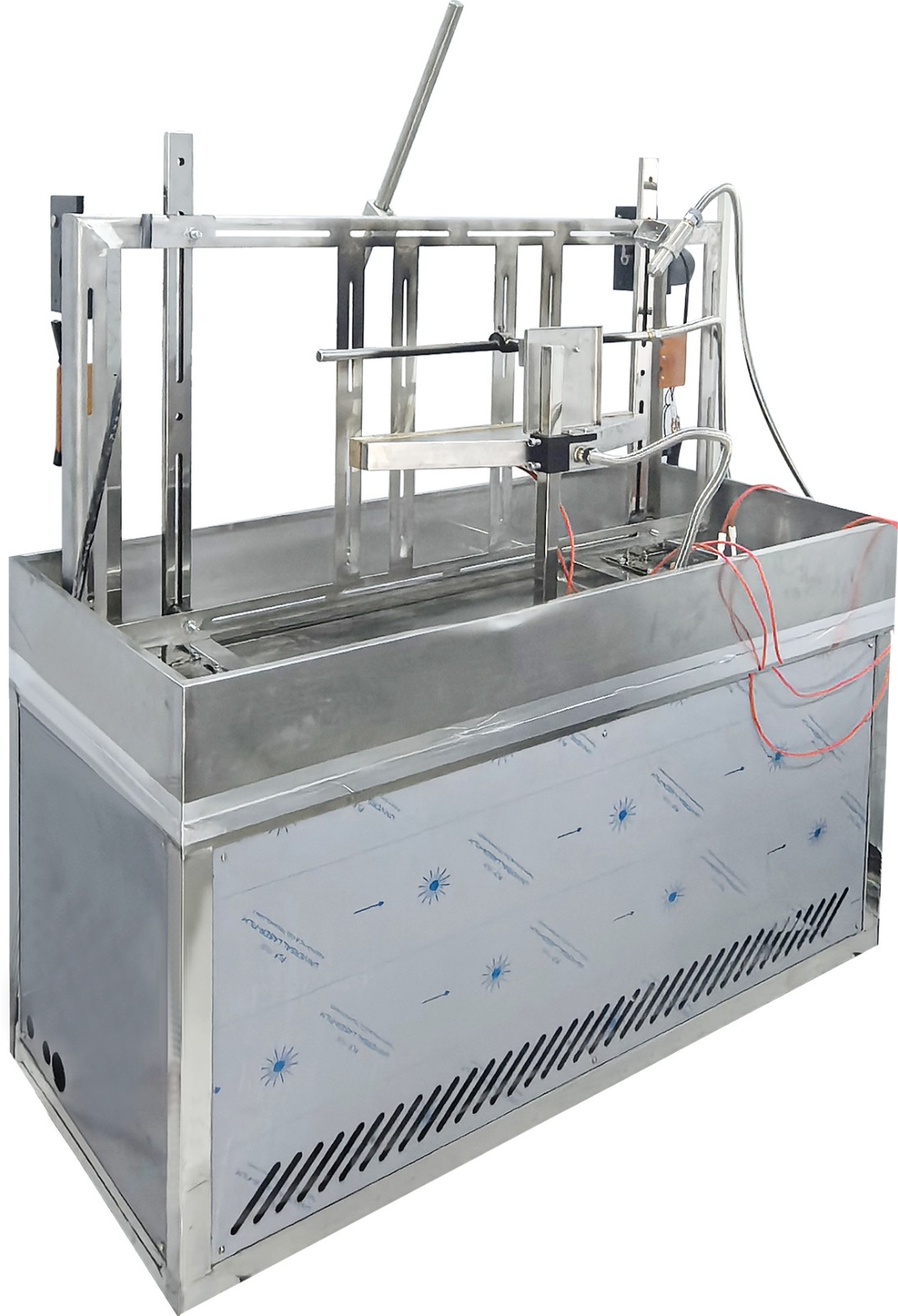

BG5203電線電纜耐火特性試驗機

適用范圍 ：

耐火特性燃燒試驗裝置適用于GB/T19666-2019阻燃和耐火電線電纜或光纜通則包含（GB/T19216.1/2-2021《在火焰條件下，電纜或光纜線路的完整性試驗》標準和GB/T19216-11/21/23/25-2003《在火焰條件下，電纜或光纜線路的完整性試驗,用于耐火電纜或光纜、在火焰條件下，其耐火特性參數的獲得和判定，也適用于IEC60331標準。（附錄A水噴淋試驗方法）水噴淋試驗僅針對燃燒特性代號為NS的耐火系列產品，為供火加機械沖擊的耐火試驗的附加試驗。試驗應在已經進行IEC60331-2供火加機械沖擊的耐火試驗105min后繼續進行.和（附錄B水噴射試驗方法）水噴射試驗僅針對燃燒特性代號為NS的耐火系列產品，為供火加機械沖擊的耐火試驗的附加試驗。試驗應在已經進行IEC60331-1供火加機械沖擊的耐火試驗105min后繼續進行。該試驗機同時滿足BS8491電纜額定電壓不超過600/1 000 V和外徑大于20毫米的電纜。

對應標準：

GB/T19666-2019

GB/T19216.（1、2、3）-2021

IEC60331—（1、2、3）-2018

BS8491：2008

主要技術指標：

u 燃燒架為柜式、耐火特性和耐火沖擊為一體式方便操作及其外觀美觀大方

u 燃燒器：500毫米的帶型噴燈（含文丘里混合器），燃燒器孔3排交錯排列孔直徑：￠1.32中心距：￠3.2，燃燒器可上下、左右調節滿足與電纜水平和垂直距離的定位

u 耐火特性支架：由兩個金屬環支架（外徑小于10使用3個），中間長度大約300MM，實驗支撐金屬圓環內徑為150MM，環截面直徑為10±2MM，樣品架一端安裝有一個夾具固定試樣，另一端方便熱量沿試縱向傳遞。

u GB∕T 19216.1耐火沖擊支架：沖擊試驗梯架由鋼材框架組成，為了適應不同尺寸電纜的試驗，試驗梯架上兩根位于中央的垂直鋼構件可以調節，試驗梯架長約1200mm和高約600mm，試驗梯架的總質量為24±1（需鎮重物）kg（BS8491/GB/T19666為18 KG），四個橡皮襯套橡皮襯套的硬度為50～60肖氏

u 沖擊棒直徑為25±0.1mm長為600±5mm低碳鋼圓組成，

u 沖擊棒角度為60°

u GB∕T 19216.2耐火沖擊支架：沖擊試驗梯架由鋼材框架組成試驗梯架長約1000mm和高約300mm，試驗梯架+耐熱板的總質量為10±0.5kg，四個橡皮襯套橡皮襯套的硬度為50～60肖氏。耐熱板900*300*10

u 沖擊棒直徑為25±0.1mm長為600±5mm低碳鋼圓組成，

u 沖擊棒角度為60°

u E,噴淋裝置：

u 壁厚1mm不銹鋼管上17個直徑0.85mm的噴水孔保證流量0.8±0.05L/min，噴淋時間為試驗的最后15min（一直噴）

u F,噴射裝置：

u 符合GB/T4208-2017規定的噴嘴，噴嘴內徑為6.3mm 噴射流量為12.5±0.625L/min噴射角度45°，噴射頻率為試驗的最后15min，每1分鐘噴一次噴射時間5s，共噴射15次。

u 樣品施加電壓：AC100V~1000V 可調

u 試樣短路擊穿電流 2A

u 試樣維持電流10-260MA 可調

u 三相變壓器：380V，9KVA

u 試樣短路、斷路停止供火并切斷電壓，軟件并有故障提示

u 供火時間：0~999Min可調

u 用于矯正火焰用的二支Ф1.5mm熱電偶及相應的便攜式測溫儀

u 氣源的控制與調節：空氣流量為質量流量計20~200L/Min可調，

u 丙烷流量為質量流量計2~20L/Min可調。

u 控制方式：由電腦軟件控制操作，監控試驗過程中的電流、電壓

u 燃氣流量、試驗結果、曲線打印

u 規格：

u 試驗支架尺寸：耐火特性1180mm(W)x580mm(D)x1100mm(H)

u 耐火沖擊1300mm(W)x600mm(D)x1450mm(H)

u 控制箱尺寸：800mm(w)x800mm(D)x1800(H)

u 試驗箱：3MX3MX3M(客戶選配)

u 氣源：丙烷、空氣（客戶自備）

u 耐火特性及耐火特性沖擊分體式（客戶選配）

u 電源：三相五線 AC380V 50/60Hz 10A
