[實驗儀器] 絕緣外被壁厚投影儀（數顯式）
P:2025-10-20 08:41:31
1

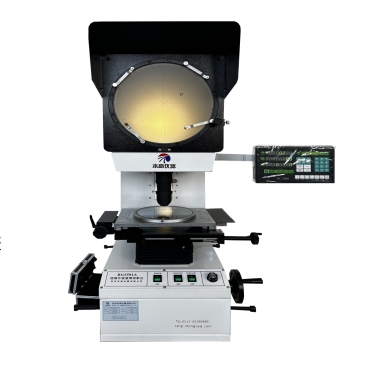

BG5501A絕緣外被壁厚投影儀（數顯式）
適用范圍：
全數字式測量投影儀是光、機、電一體化的精密高效測量儀器，分反像與正像兩種，廣泛用干機械、儀表、電子、輕工等行業，院校、研究所以及計量檢 定部門。本儀器能高效率地檢測各種形狀復雜工件的輪廓尺寸和表面形狀，如樣板、沖壓件、凸輪螺紋、齒輪、成型銑刀等。儀器光學系統品質優良，物鏡成像清晰，放大倍倍率準確，在透射光照明下，輪廓測量誤差小干0.08％；測量示值誤差可達(3+L／75)μm，L為被測量長度(單位：mm)
對應標準：
GB/T 2951.11 -2008
主要技術指標：
工 | 金屬臺尺寸 | 320X220 | |||
玻璃臺尺寸 | ￠190 | ||||
X座標行程 | 150 | ||||
Y座標行程 | 50 | ||||
Z座標行程（調焦用）（mm） | 80（調焦） | ||||
儀器測量精度 | 4+L／50 | ||||
X，Y座標數顯解析度 | 0.001 | ||||
投影屏 | 尺寸 | ￠312，使用范圍>￠300 | |||
投影旋轉范圍：0~360° | |||||
旋轉角度數顯解析度：1° | |||||
物鏡 | 放大倍數 | 10X（標配） | 20X（選配） | ||
物方視場 | ￠30mm | ￠15mm | |||
物方工作距 | 85.17mm | 81.94mm | |||
數據處理系統 | 3000型多功能數據處理系統 | ||||
儀器照明 | 透射與反射照明光源均為24V，150W鹵鎢燈 | ||||
儀器電源 | 220V（AC），50/60HZ，總功率350W | ||||
冷卻方式 | 強制風冷（3只軸流風扇） | ||||
外形尺寸 | 長*寬*高 | 720*390*1100 | 720*390*1100 | ||
儀器重量 | 單位：kg | 175 | 175 | ||
