電壓駐波比、反射系數、回波損耗

在入射波和反射波相位相同的地方振幅相加最大，形成波腹；而在入射波和反射波相位相反的地方振幅相減為最小，形成波節。傳輸線波腹電壓Vmax與波谷電壓幅度Vmin之比，稱為駐波系數，也叫電壓駐波比(VSWR)（簡稱駐波比）。

反射波和入射波的電壓幅度之比叫作反射系數，即反射系數Γ=反射電壓/入射電壓。其數值≤1。

入射波和反射波的功率之比叫作回波損耗（Return Loss,也叫反射損耗），結果以對數形式的絕對值表示，即RL=10lg（入射波功率/反射波功率），單位是dB，一般是正值。

天線的輸入阻抗、反射系數、駐波比與回波損耗之間的換算關系：

通過天線的輸入阻抗可計算出反射系數：

（其中，Z0為與天線相連接的通信系統——通常指饋線的特性阻抗，工程上常用的特性阻抗值為50歐姆。）

通過反射系數，又可計算出駐波比與回波損耗：

可反推出：

回波損耗與反射系數又存在如下關系：

駐波比和回波損耗，以發射天線的角度來講，表征了有源系統輸出能量由于天線不是理想匹配而被反射回的能量多少。天線阻抗和饋線特性阻抗越接近，反射系數越小，駐波比越�。╒SWR≥1，為1時匹配最好），回波損耗越大（RL≥0dB，為∞時匹配最好），匹配越好。在移動通信系統中，一般要求天線的駐波比VSWR小于1.5（內置天線通常要求小于2），回波損耗大于14dB。

注：在有些概念中，回波損耗也有直接用負數表示的，即用反射波和入射波功率之比的對數值表示且不取絕對值——注意與開頭的概念進行區分，此時數值越小匹配越好。其實原理是一樣的，為避免混亂，只需記�。夯夭〒p耗數值的絕對值越大，匹配越好；為0時全反射，匹配最差。

以下列出常見反射系數、駐波比與回波損耗對照表供大家參閱理解：

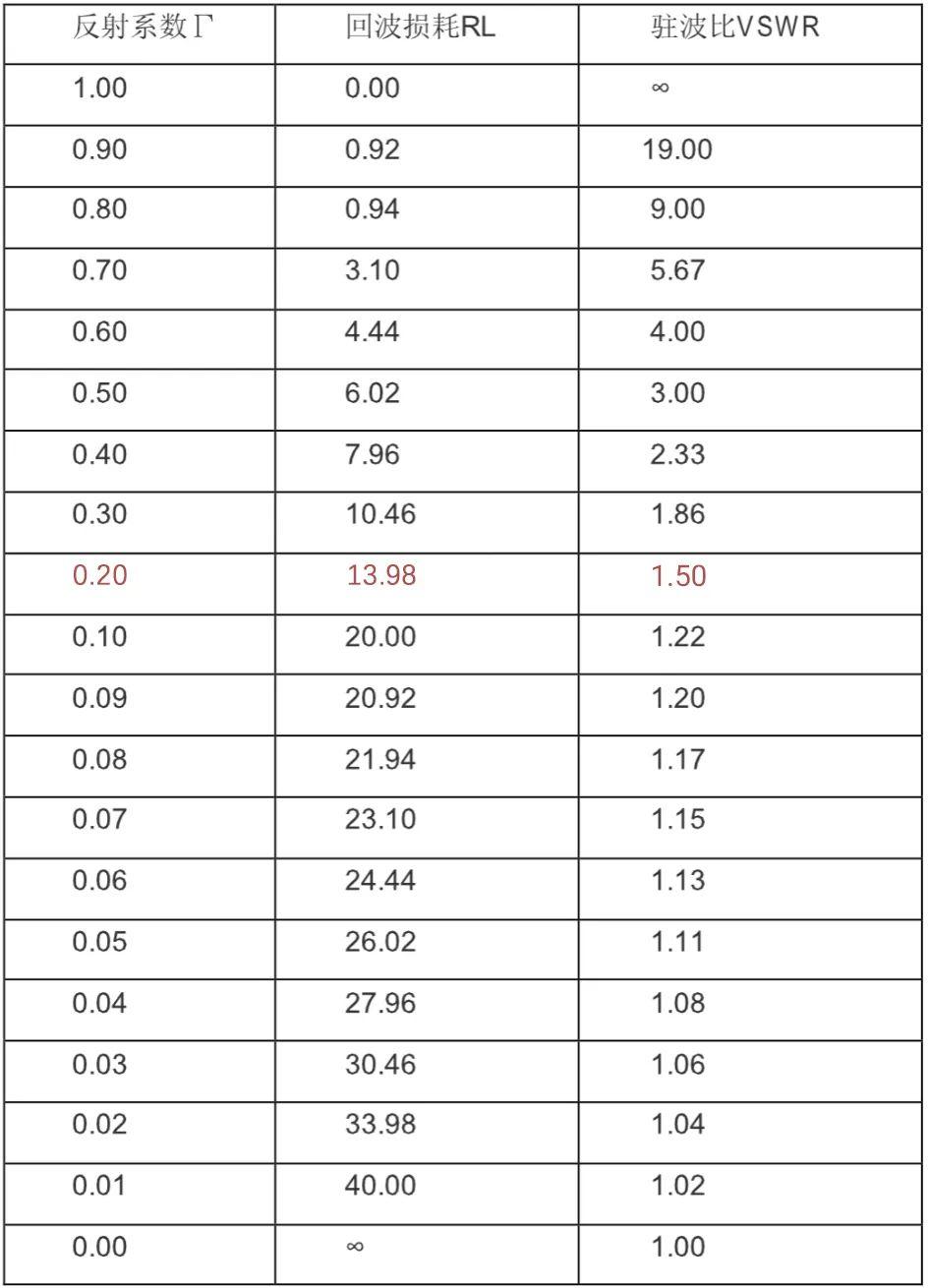

常見反射系數、駐波比與回波損耗對照表

在天線實際設計制作過程中，越小的駐波比意味著越精密的設計和加工工藝，也就是更高的成本。一個適當?shù)鸟v波比要在損失能量與制造成本間折中權衡。

四、天線效率

天線的效率表征天線的能量轉換效能，即天線的輻射功率Pr與輸入功率Pin的比值，稱之為天線效率。其數值恒小于1。

沒有輻射出去的能量一部分反射回去，一部分是天線自身的損耗。如下圖所示，輻射效率=8W/10W*100%=80% 。
