美女胸被狂揉扒开吃奶的网站o_亚洲日韩av中文无码专区_东京热激情无码专区_久久HEZYO久综合亚洲色_欧美成人高清视频_国产精品乡下勾搭老头_欧美一级v片在线播放_成人午夜国产视频_男女猛烈无遮挡免费动态图_亚洲一区国产精品视频

    同行朋友，請教一個問題：

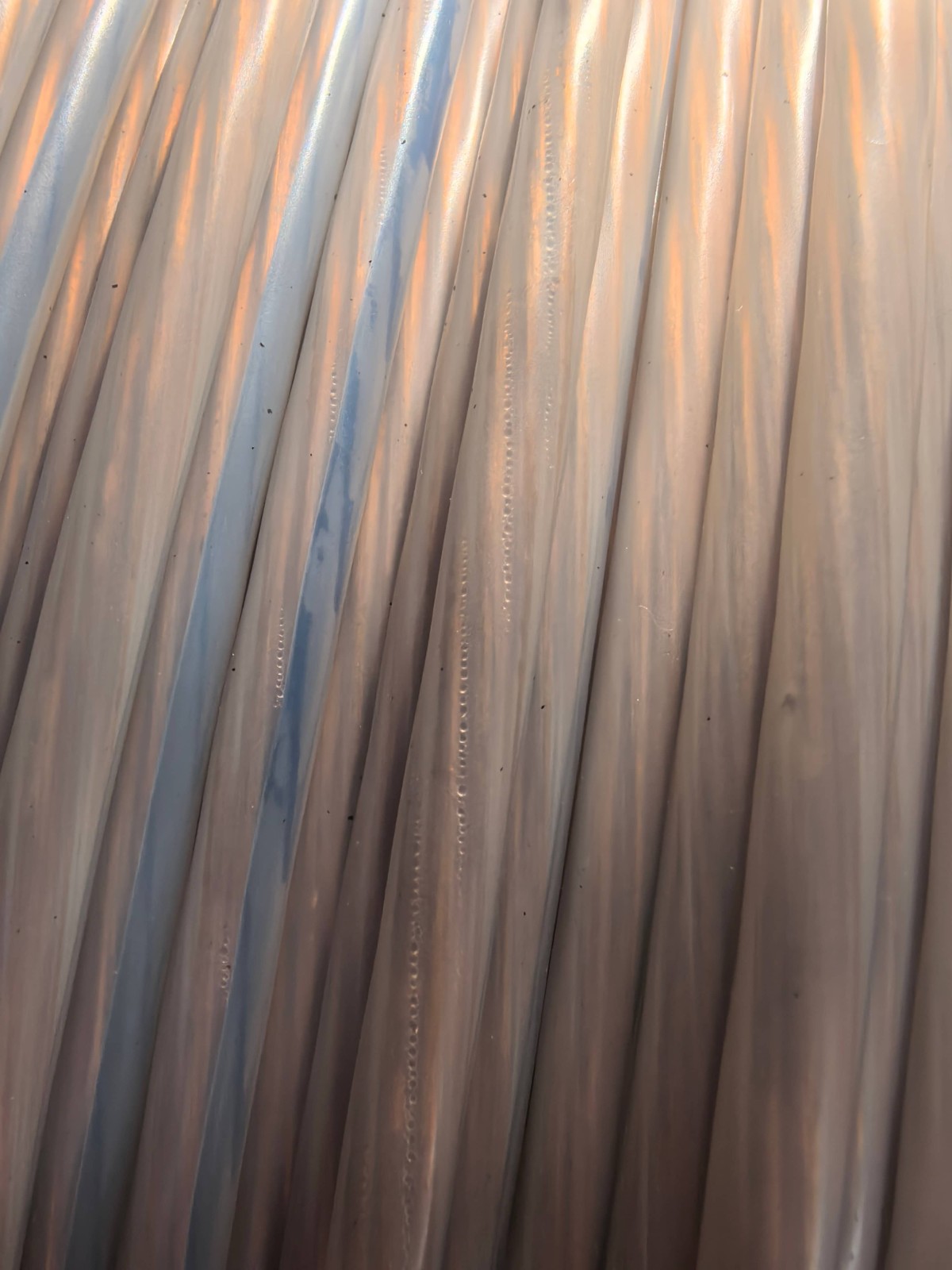

      近期生產(chǎn)16平方的YJV-1   絕緣線芯，蒸汽交聯(lián)后一直發(fā)現(xiàn)絕緣層與導體之間有大量的水珠，內部排查多次，對線芯封頭進行了全面檢查，生產(chǎn)過程中無擊穿，開始生產(chǎn)也沒進入導體之中，并對蒸汽壓力調小一點，還是有水珠，只不過小珠較原來是少一些，但就是不能杜絕。不知道什么原因了，請問還有哪些可能的原因？謝謝！��！

我們從來沒遇到過這個事情

封頭檢查  結論是啥 意思是封帽了還進水？

如果確實密封完好，水汽是不可能通過絕緣層進入的，試著把收尾引出呢？

如果封頭沒任何問題，絕緣無缺陷，  還有一種微乎其微的可能性就是你單絲出問題了，

zhangyuhang564851702:

如果封頭沒任何問題，絕緣無缺陷，  還有一種微乎其微的可能性就是你單絲出問題了，

補充一句， 你的封頭是怎么封的？

封的線芯二頭上看不出有任何水汽的呢。是這樣封頭的：先用封帽套上去然后用防水膠帶繞，再用透明膠帶封一層。

導體表面有沒有包裝？絕緣料廠家換換？排除法

我們也遇到過，封頭（熱縮帽封頭）、把所有頭子引出來也有這種現(xiàn)象，一直都沒找到答案

有沒有可能是絕緣有孔，擠出后有沒過火花

絕緣生產(chǎn)過程中肯定過火花的，沒有擊穿的。

后續(xù)計劃換一家供應商的料試一下。

會不會是熱脹冷縮，蒸汽完了后再蒸汽罐子待會取出看看怎么樣

整段都有還是階段有水珠？若是階段有水珠看看附近的絕緣有無拉薄或絕緣抽坑

如果是頭尾密封的好，且無火花擊穿點，加上出現(xiàn)這種情況是局部地方出現(xiàn)，有可能是擠出時空氣濕度大，熱脹冷縮，濕度大的空氣凝聚到某一個地方聚集成這種肉眼可見的小水珠了。  因為16平方基本不緊壓，導體外層間隙很大，空氣很多，大截面的導體，緊壓表面夠光滑就不會出現(xiàn)。主要導體不要絞制好停留太久了才擠出絕緣，個人意見哈。

你需要登錄才能發(fā)表，點擊登錄。
