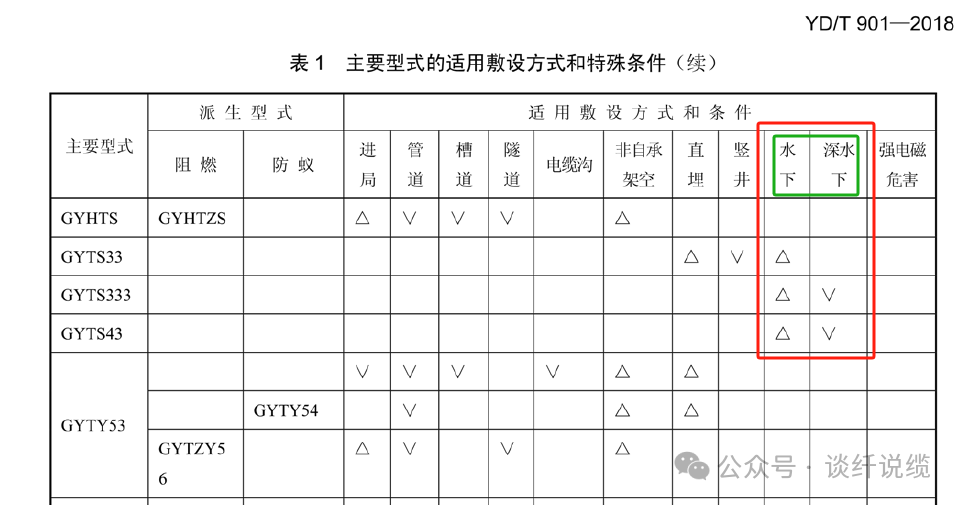

陳先生：請教一下各位專家，901標準里面水下和深水下如何來界定？

這個水下和深水下在標準里并沒有嚴格界定，僅僅是個概念性參考建議。不同的水下實際場景，嚴酷度不僅僅取決于水深，還有流速，沙石含量等等因素。從產品的角度來說，可以設計不同結構，或相同結構給出不同的機械性能指標，可供用戶或工程設計人員根據需要進行選擇。

謝謝宋總。

賀專家：

根據我個人的經驗，早年間工程上大家都有個默契或者是叫共識吧：長江、黃河、淮河之類大河用8噸纜，小河用1噸到4噸纜，33-43-333�，F(xiàn)在變成了有河就盡量走橋，大河實在沒辦法的直接上大海纜了。

陳先生：

宋主席：

水庫環境算是非常好的了，流速小，船只少，泥沙少，機械強度估計沒問題；但要根據跨度，敷設方式，纜重估算下施工時可能受到的力）。還有160米水壓的影響（缺乏經驗）。一般來說，這么深的水庫，是否意味著兩邊坡度較大呢？

李先生141319：

筆者查詢了一下標準，《通信線路工程設計規范》GB 51158-2015關于水底光纜的相關規定如下,錄入進來，供大家參考。

水底光纜敷設安裝要求

6.5  水底光纜敷設安裝要求

6.5.1  水底光纜的選用應符合下列規定：

   1  河床及岸灘穩定、流速不大但河面寬度大于150m的一般河流或季節性河流，應采用短期抗張強度為20000N及以上的鋼絲鎧裝光纜。

   2  河床及岸灘不太穩定、流速大于3m／s或主要通航河道等，應采用短期抗張強度為40000N及以上的鋼絲鎧裝光纜。

   3  河床及岸灘不穩定、沖刷嚴重，以及河寬超過500m的特大河流應采用特殊設計的加強型鋼絲鎧裝光纜。

   4  穿越水庫、湖泊等靜水區域時，可根據通航情況、水工作業和水文地質狀況綜合考慮確定。

   5  河床穩定、流速較小、河面不寬的河道，在保證安全且不受未來水工作業影響的前提下，可采用直埋光纜過河。

   6  當河床土質及水面寬度情況能滿足定向鉆孔施工設備的要求時，也可選擇定向鉆孔施工方式，此時可采用在鉆孔中穿放直埋或管道光纜過河。

6.5.2  水底光纜的過河位置，應選擇在河道順直、流速不大、河面較窄、土質穩定、河床平緩無明顯沖刷、兩岸坡度較小的地方。下列地點不宜敷設水底光纜：

   1  河流的轉彎與彎曲處、匯合處，和水道經常變動的地方，以及險灘、沙洲附近。

   2  水流情況不穩定，有漩渦產生，或河岸陡峭不穩定，有可能遭受猛烈沖刷導致坍岸的地方。

   3  凌汛危害段落。

   4  有拓寬和疏浚計劃，或未來有拋石、破堤等導致河勢改變可能的地點。

   5  河床土質不利于布放、埋設施工的地方。

   6  有腐蝕性污水排泄的水域。

   7  附近有其他水下管線、沉船、爆炸物、沉積物等的區域。

   8  碼頭、港口、渡口、橋梁、錨地、船閘、避風處和水上作業區附近。
▼ 展開條文說明
6．5．2 目前隨著水文調查資料和技術的日漸翔實成熟，以及光纜制造和敷設技術的不斷進展，因河床變動、水流沖刷等自然原因?qū)е碌乃�底光纜中斷事件已經減少，拋錨、捕撈、水工作業等人為原因成為水底光纜的故障主因。而過河位置選擇不當是上述情況出現的重要原因之一，因此對不宜敷設水底光纜的地點作了比較詳細的規定。

6.5.3  水底光纜應避免在水中設置光纜接頭。

6.5.4  河寬超過500m的特大河流以及重要的通航河流等，可根據干線光纜的重要程度設置備用水底光纜。主、備用水底光纜應通過連接器箱或分支接頭盒進行人工倒換，也可進行自動倒換；為此可設置水線終端房。
▼ 展開條文說明
6．5．4 主備用水底光纜間應保持合適的距離，避免同時受到損害。

6.5.5  水底光纜的埋深，應根據河流的水深、通航狀況、河床土質等具體情況分段確定。

   1  河床有水部分的埋深應符合下列規定：

       1)枯水季節水深小于8m的區段，河床不穩定或土質松軟時，光纜埋入河底的深度不應小于1.5m；河床穩定或土質堅硬時不應小于1.2m。

       2)枯水季節水深大于8m的區域，可將光纜直接布放在河底不加掩埋。

       3)在游蕩型河道等沖刷嚴重和極不穩定的區段，應將光纜埋設在變化幅度以下；當遇特殊困難不能實現時，在河底的埋深亦不應小于1.5m，并應根據需要將光纜作適當預留。

       4)在有疏浚計劃的區段，應將光纜埋設在計劃深度1m以下，或在施工時暫按一般埋深，但需要將光纜作預留，待疏浚時再下埋至要求深度。

       5)石質和半石質河床，埋深不應小于0.5m，并應加保護措施。

   2  岸灘部分埋深應符合下列規定：

       1)比較穩定的地段，光纜埋深不應小于1.2m。

       2)洪水季節受沖刷或土質松散不穩定的地段應加深埋深，光纜上岸的坡度宜小于30°。

   3  對于大型河流，當航道、水利、堤防、海事等部門對擬布放水底光纜的埋深有特殊要求時，或有拋錨、運輸、漁業捕撈、養殖等活動影響，上述埋深不能保證光纜安全時，應進行綜合論證和分析，確定合適的埋深要求。
▼ 展開條文說明
6．5．5 水底光纜的基本埋深參照了原電纜設計規范的規定。在土質適宜的情況下，采用截流挖溝、水泵沖槽、機械挖掘等方式可以達到適宜的埋深。但當埋深要求在2m～3m以上時，則需要使用埋設犁、沖放器等專用設備進行施工，其成本亦會有所增加，應進行分析論證。

6.5.6  水底光纜的敷設長度，應按下列規定確定：

   1  有堤的河流，水底光纜應伸出取土區，伸出堤外不宜小于50m。無堤的河流，應根據河岸的穩定程度、岸灘的沖刷程度確定，水底光纜伸出岸邊不宜小于50m。

   2  河道、河堤有拓寬或改變規劃的河流，水底光纜應伸出規劃堤50m以外。

   3  土質松散易受沖刷的不穩定岸灘部分，光纜應有預留。

   4  主、備用水底光纜的長度宜相等，當有長度偏差時，應滿足傳輸要求。

6.5.7  穿越河流的水底光纜長度，根據河寬和地形情況，可按表6.5.7-1進行估算或按下式計算。其中，單盤水底光纜的長度不宜小于500m。

   式中：L——水底光纜長度；

         L1——水底光纜兩終端間現場的丈量長度；

         L2——終端固定、過堤、“S”形敷設、岸灘及接頭等項增加的長度；

         L3——兩終端間各種預留增加的長度；

         L4——布放平面弧度增加的長度，可按表6.5.7-2確定；

         L5——水下立面弧度增加的長度，應根據河床形態和光纜布放的斷面計算確定；

         L6——施工余量，根據不同施工工藝考慮取定；其中拖輪布放時，可為水面寬度的8％～10％；拋錨布放時，可為水面寬度的3％～5％；埋設犁布放時應另行據實計算；人工抬放時一般可不加余量；

         a——自然彎曲增長率，根據地形起伏情況，取1％～1.5％。

表6.5.7-1  水底光纜長度估算表

   注：實際應用中，應結合施工方法和技術裝備水平綜合考慮取定。

表6.5.7-2  布放平面弧度增加長度比例表

   注：表中Lbs代表布放平面弧度的弦長，f代表弧線的頂點至弦的垂直高度，f／Lbs代表高弦比。

6.5.8  工程設計應按現場勘察的情況和調查的水文資料，確定水底光纜的最佳施工時節和可行的施工方法。水底光纜的施工方式，應根據光纜規格、河流水文地質狀況、施工技術裝備和管理水平以及經濟效益等因素進行選擇，可采用人工或機械挖溝敷設、專用設備敷設等方式。對于石質河床，可視情況采取爆破成溝方式。
▼ 展開條文說明
6．5．8 水底光纜的施工主要分挖溝和敷設光纜兩大工作內容�，F(xiàn)行施工定額中挖溝和敷纜主要有水泵沖槽、人工截流挖溝、挖沖機、拖輪布放、拋錨布放、人工布放等幾種，其中挖沖機作業時挖溝與敷纜一次完成。

6.5.9  光纜在河底的敷設位置，應以測量時的基線為基準向上游按弧形敷設�；⌒畏笤O(shè)的范圍，應包括洪水期間可能受到?jīng)_刷的岸灘部分。弧形頂點應設在河流的主流位置上，弧形頂點至基線的距離，應按弧形弦長的大小和河流的穩定情況確定，一般可為弦長的10％，根據沖刷情況或水面寬度可將比率適當調整。當受敷設水域的限制，按弧形敷設有困難時，可采取“S”形敷設。當布放兩條及以上的水底光纜，或同一區域有其他光纜或管線時，相互間應保持足夠的安全距離。水底光纜接頭處金屬護套和鎧裝鋼絲的接頭方式，應能保證光纜的電氣性能、密閉性能和必要的機械強度要求。

6.5.10  靠近河岸部分的水底光纜，當可能受到?jīng)_刷、塌方、拋石護坡和船只靠岸等危害時，可選用下列保護措施：

6.5.11  光纜通過防洪堤壩的方式和保護措施，應符合下列要求：

   1  光纜穿越防洪堤壩堤的位置應在歷年最高洪水位以上，對于呈淤積態勢的河流應考慮光纜壽命期內洪水可能到達的位置。

   2  光纜在穿越土堤時，宜采用爬堤敷設的方式，光纜在堤頂?shù)穆裆畈粦?yīng)小于1.2m，在堤坡的埋深不應小于1.0m。堤頂部分兼為公路時，應采取相應的防護措施。當達到埋深要求有困難時也可采用局部墊高堤面的方式，光纜上墊土的厚度不應小于0.8m。

   3  光纜不宜穿越石砌或混凝土河堤。
▼ 展開條文說明
6．5．11 防洪堤壩安全是影響國計民生的大事，不能因?yàn)楣饫|穿越而破壞其原有的防護能力，給防汛工作帶來困難或危害，同樣光纜在通過堤壩時，也不能降低要求，應采取有效措施保障光纜安全可靠。在有條件的情況下，盡量不穿越防洪堤壩。

6.5.12  水底光纜的終端固定方式，應根據不同情況分別采取下列措施：

   1  對于一般河流，水陸兩段光纜的接頭，應設置在地勢較高和土質穩定的地方，可直接埋于地下，為維護方便也可設置接頭人(手)孔。在終端處的水底光纜部分，應設置1～2個“S”彎，作為錨固和預留的措施。

   2  較大河流，岸灘有沖刷的河流，以及光纜終端處的土質不穩定的河流，除上述措施外，還應對水底光纜進行錨固。

6.5.13  敷設水底光纜的通航河流，在過河段的河堤或河岸上設置標志牌。標志牌的數量及設置方式應符合相關海事及航道主管部門的規定。無具體規定時，可按下列規定執行：

   1  水面寬度小于50m的河流，在河流一側的上下游堤岸上，可各設置一塊標志牌。

   2  水面較寬的河流，在水底光纜上、下游的河道兩岸均可設置一塊標志牌。

   3  河流的灘地較長或主航道偏向河槽一側時，可在近航道處設置標志牌。

   4  有夜航的河流可在標志牌上設置燈光設備。
▼ 展開條文說明
6．5．13 水線標志牌的型式和設置要求應按照相關專業標準，并提前向主管部門申請以獲得批準。

6.5.14  敷設水底光纜的通航河流，應劃定禁止拋錨區域，其范圍應按相關航政及航道主管部門的規定執行。無具體規定時，可按下列要求執行：

   1  河寬小于500m時，上游禁區可距光纜弧度頂點50m～200m，下游禁區可距光纜路由基線50m～100m。

   2  河寬為500m及以上時，上游禁區可距光纜弧度頂點200m～400m，下游禁區可距光纜路由基線100m～200m。

   3  特大河流，上游禁區距光纜弧度頂點可大于500m，下游禁區距光纜路由基線可大于200m。
