美女胸被狂揉扒开吃奶的网站o_亚洲日韩av中文无码专区_东京热激情无码专区_久久HEZYO久综合亚洲色_欧美成人高清视频_国产精品乡下勾搭老头_欧美一级v片在线播放_成人午夜国产视频_男女猛烈无遮挡免费动态图_亚洲一区国产精品视频

每家生產(chǎn)導(dǎo)電橡膠/塑料的廠家的配方，都有自己的特點。

       廠家自己研發(fā)并經(jīng)實踐檢測成熟后的導(dǎo)電橡膠/塑料的配方，才是對自己最適用的。

以下配方是摘自申請?zhí)枮?01810643121.6的發(fā)明專利，僅供大家借鑒一下。

       雖然此專利最終被駁回了，但也建議不要侵犯該專利的權(quán)利要求喲。

一、配方：以重量分計的各組分的大概占比

       補強硅橡膠：50-80份

       顆粒狀導(dǎo)電乙炔炭黑：10-30份

       六甲基環(huán)三硅氮烷：5-10份

       液體硅橡膠：1-5份

       硫化劑（過氧化二異丙苯）：1-5份

       助硫化劑（三烯丙基三聚異氰酸酯）：0.2-1.5份

       防老劑（2,2,4-三甲基-1,2-二氫化喹啉聚合體）：0.5-1份

       增塑劑（鄰苯二甲酸二辛酯、聚乙烯蠟、氯化石蠟）：0.5-1.5份

二、3個實施例子：以重量分計的各組分的具體占比

       見附件

三、效果

       本發(fā)明制備方法簡單，通過調(diào)整增塑劑的配方，混煉膠流動性好，易于硫化加工，合格率高；制備的橡膠件易于與金屬粘結(jié)性；橡膠抗拉強度≥20Mpa，耐老化性能好，適合生產(chǎn)導(dǎo)電襯套和導(dǎo)電橡膠減震產(chǎn)品。

以下配方是摘自申請?zhí)枮?01110164521.7的發(fā)明專利，僅供大家借鑒一下。

       雖然此專利權(quán)已終止，但也建議不要侵犯該專利的權(quán)利要求。

一、名稱：一種硅橡膠電纜接頭

二、配方：以重量分計的各組分的大概占比

       乙烯基硅橡膠：35-40份

       白炭黑：25-28份

       乙炔炭黑：26-31份

       防老劑（防老劑4010NA）：1.5份

       硫化劑（過氧化苯甲酰）：3份

       促進劑（促進劑TMTD，或者促進劑TMTM，或者促進劑TETD）：0.3份

       氧化鎂：2.4份

       硬脂酸：1.4分

       阻燃劑（三氧化二銻）：3.5-5份

       軟化劑（松香）：1.5-2.4份

       粘合劑（開姆洛克粘合劑）：0.1-3.0份

       熱穩(wěn)定劑（三氧化二鐵）：0.1-4.0份

三、3個實施例子：以重量分計的各組分的具體占比

       見附件

四、優(yōu)點

       電纜接頭經(jīng)硫化工藝后，與金屬套管的粘合強度高，不易老化，不會起泡脫層，彈性好，長期使用能夠?qū)崿F(xiàn)有效的絕緣、屏蔽和密封，保證使用安全。

       電纜接頭具有優(yōu)良的電氣性能、抗漏電痕跡性能、無鹵阻燃性能、耐熱老化性能，并且機械強度高、憎水性能強，可在目前用電設(shè)備規(guī)定的苛刻環(huán)境下安全使用。

       經(jīng)性能測試，硅橡膠電纜接頭具有較高的強度、抗撕裂性能及耐高溫性能。

以下配方摘自于《橡膠制品實用配方大全》（第二版）

一、名稱：采煤機電纜半導(dǎo)體屏蔽層

二、配方：以重量分計的各組分的具體占比

       EVM（450）：90份

       氯化聚乙烯（CPE 135A）：10份

       硬脂酸鋅：1份

       抗氧劑300[4,4'-硫代雙(6-叔丁基-3-甲基苯酚)]：1.5份

       石蠟：8份

       乙炔炭黑：50份

       炭黑N330：30份

       輕質(zhì)碳酸鈣：10份

       20號機油：15份

       交聯(lián)助劑TAIC：3份

       交聯(lián)劑DCP：3份

       合計：220.5份

三、高壓水蒸氣硫化管中連續(xù)硫化，根據(jù)硫化溫度選擇不同的硫化時間

       160℃ × 28-30min

       170℃ × 13-15min

       180℃ × 6-8min

       190℃ × 3-4min

       200℃ × 1-2min

四、成品性能

       拉伸強度：10.3 MPa

       扯斷伸長率：370%

       剝離性能（拉伸速度為50mm·min^-1）可剝離

       體積電阻率（20℃）：54.3 Ω·cm

       75×24h老化性能保持率：拉伸強度89%，扯斷伸長率72.7%

     乙炔炭黑用于電纜電磁屏蔽料、套管屏蔽料的填料，而絕緣層是另外的絕緣料。

有些朋友經(jīng)常問我金屬雜質(zhì)等的含量。

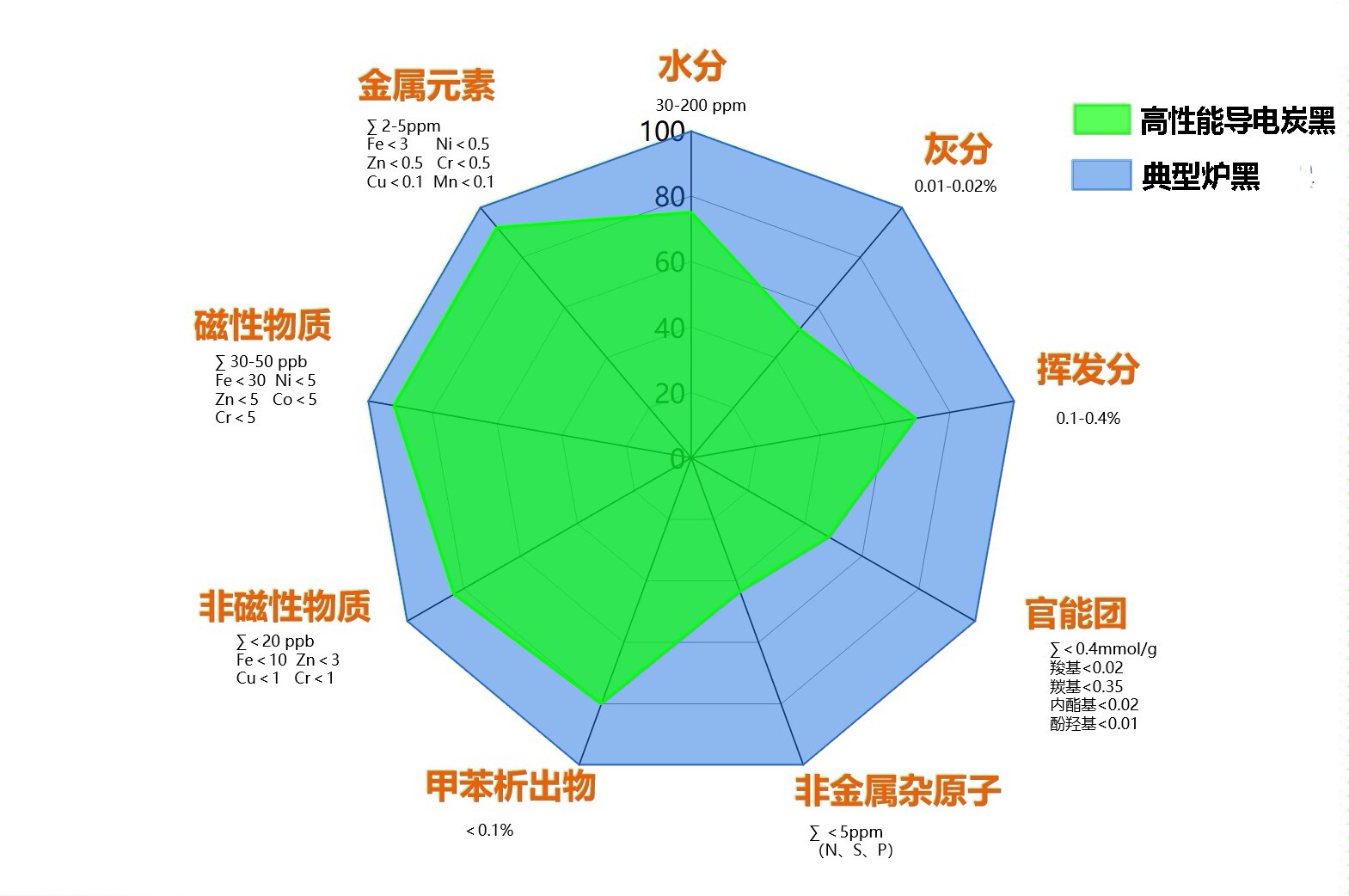

我用一個雷達圖，來對比一款乙款導(dǎo)電炭黑（圖中綠色的高性能導(dǎo)電炭黑）與典型爐法導(dǎo)電炭黑的純凈度
