現有電纜結構為10AWG*2芯+24AWG*4芯+填充+鋁箔+編織    所以芯線絕緣與外護套都為105℃  PVC   要求線纜在30℃的環境溫度下滿足40A的最大電流和25A的長期使用電流，

1、請問以上結構是否可以滿足？

2、理論計算可以達到的最大電流與長期使用電流實際值是多少？

3、如果把上述結構中的10AWG*2芯換成12AWG*4芯，接線時將12AWG*4芯中的其中2芯連接在同一個點，另外2芯連接在同一個點，請問其通過的電流值還能滿足上述電流嗎？實際通過電流值為多少？

導體結構分別多少，絕緣線徑分別多少，沒有這個無法計算啊

10AWG*2芯相當于  2*5  平方，24AWG*4芯相當于  4*0.2  平方，理論上可以承載你要求的電流，5平方能承載最大電流根據你描述的機構也就35--40A，    10AWG*2芯換成  12AWG*4芯相當于   4*3  平方，個人感覺沒必要，大不了一點點，還得考慮兩根電纜并聯的風險，不如直接用8AWG*2芯

Eleco:

導體結構分別多少，絕緣線徑分別多少，沒有這個無法計算啊

10AWG(TS105/0.254*4.0)

24AWG(TS11/0.16*1.1)

12AWG(TS65/0.254*3.2)

小周:

10AWG*2芯相當于  2*5  平方，24AWG*4芯相當于  4*0.2  平方，理論上可以承載你要求的電流，5平方能承載最大電流根據你描述的機構也就35--40A，    10AWG*2芯換成  12AWG*4芯相當于   4*3  平方，個人感覺沒必要，大不了一點點，還得考慮兩根電纜并聯的風險，不如直接用8AWG*2芯

現在是換后能承載的最大電流是多少？   另外兩種規格的長期使用電流是多少？

理論上 10AWG 可以達到最大電流 55A，所以你這個最大電流40A, 長期工作電流25A 完全可以。

這個需要知道環境溫度 會對載流量有很大的影響

jintaolq:

這個需要知道環境溫度 會對載流量有很大的影響

如果安裝的設備長期高溫運行那就要適當放大一些

有說了在30℃的環境溫度下使用

根據這個絕緣耐溫等級和環境溫度，載流量會得到提升。2*10AWG可以達到53A左右的長期工作負載。

1、以上結構完全可以滿足，要求線纜在30℃的環境溫度下滿足40A的最大電流和25A的長期使用電流

2、線纜在30℃的環境溫度下長期使用電流，實際值在37-38A

3、沒有必要！因?yàn)檫@款線的結構已經滿足客戶負載電流需求

IVAN728:

1、以上結構完全可以滿足，要求線纜在30℃的環境溫度下滿足40A的最大電流和25A的長期使用電流

2、線纜在30℃的環境溫度下長期使用電流，實際值在37-38A

3、沒有必要！因?yàn)檫@款線的結構已經滿足客戶負載電流需求

我們也覺得沒有必要  但是客戶很軸    分要用4芯12AWG的線兩兩串聯，只是想知道這樣連接后的電流值范圍是多少？是否有串聯發熱的風險

IVAN728:

1、以上結構完全可以滿足，要求線纜在30℃的環境溫度下滿足40A的最大電流和25A的長期使用電流

2、線纜在30℃的環境溫度下長期使用電流，實際值在37-38A

3、沒有必要！因?yàn)檫@款線的結構已經滿足客戶負載電流需求

HONEY168WW:

我們也覺得沒有必要  但是客戶很軸    分要用4芯12AWG的線兩兩串聯，只是想知道這樣連接后的電流值范圍是多少？是否有串聯發熱的風險

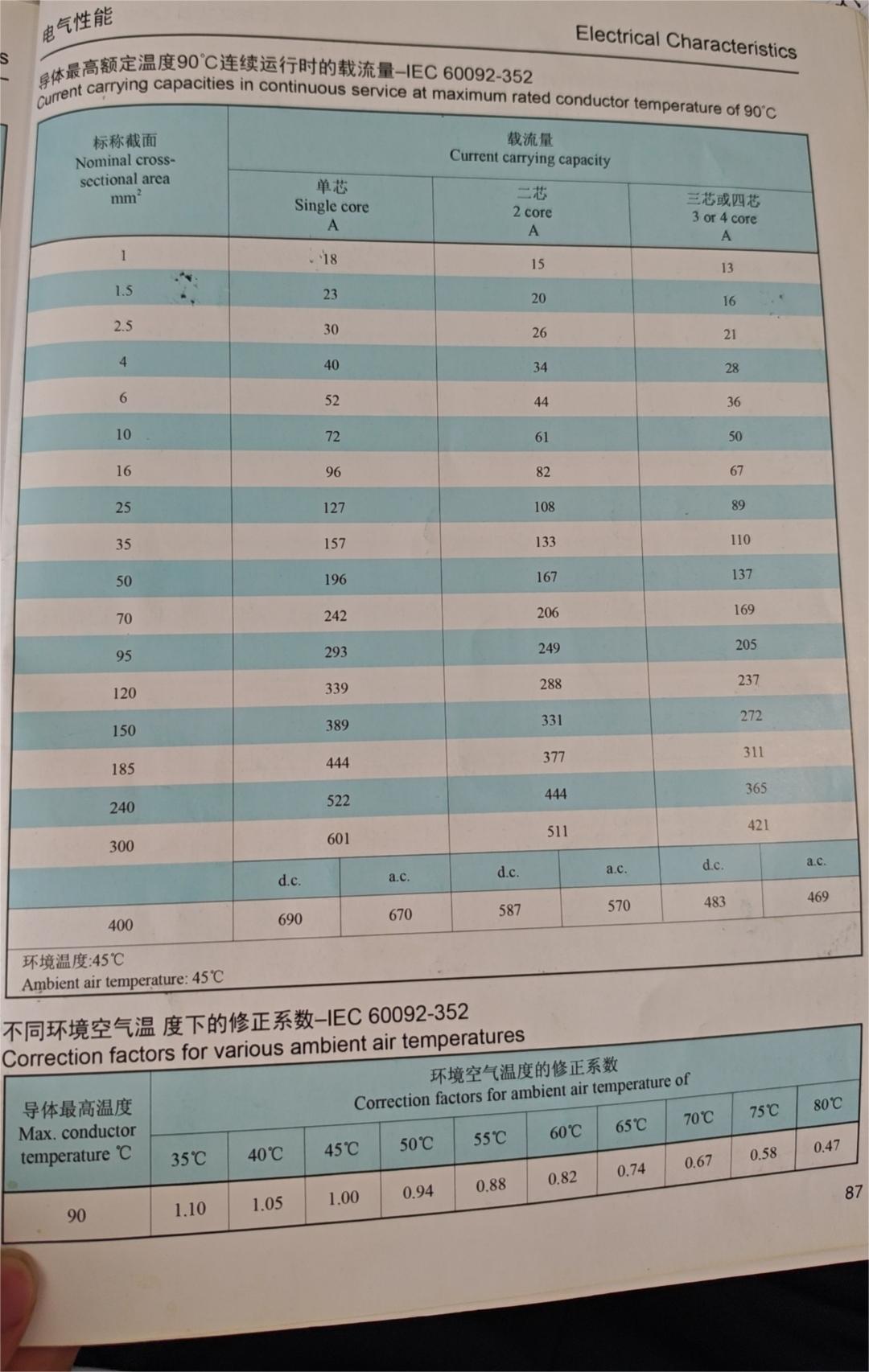

不知道我想的對不對，兩兩串聯，應該還是按照4*12AWG的單芯芯線載流量來看。這樣發熱散熱的系數也考慮進去了。通過計算得到4*12AWG單芯芯線的載流量為33A左右，兩兩串聯的話為66A左右，對標IEC標準看實際上可能會小點。

樓主，有一點要特別注意，第一個環境溫度是否真的是30℃，有可能電纜工作范圍內的實際溫度不止這么多，溫度越高載流量越低，第二個是電纜敷設方式，如果散熱條件差，再加上正常工作室電纜溫度很高，載流量會下降很多

brucegu:

樓主，有一點要特別注意，第一個環境溫度是否真的是30℃，有可能電纜工作范圍內的實際溫度不止這么多，溫度越高載流量越低，第二個是電纜敷設方式，如果散熱條件差，再加上正常工作室電纜溫度很高，載流量會下降很多

是的，這些因素都會影響�，F(xiàn)在是先忽略這些因素，按給出的條件進行評估即可。感謝！
