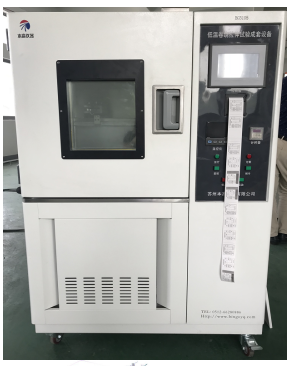

[問題求助] BG5105智能低溫卷繞、拉伸試驗成套設備
P:2022-12-05 10:43:29
1
適用范圍：
本試驗機是本公司最新研制的的一款低溫拉伸、卷繞自動智能為一體式的試驗機，該設備采用了人機界面控制，智能化操作方便更簡單，并配有微型打印機，打印測試數據。本設備包括四臺設備：高低溫試驗箱，電動低溫拉伸試驗裝置，低溫卷繞試驗裝置，低溫沖擊試驗裝置
高低溫試驗箱是模擬高低溫環境，廣泛用于確定電工、電子產品對高低溫環境的適應性（特別是產品的電氣性能和機械性能的變化情況），也可用于檢查試樣耐受某些腐蝕的能力。
對應標準：
GB/T2951-2008
主要技術指標：
低溫卷繞試驗裝置一般適用于外徑12.5mm及以下的圓形絕緣線芯及不能制備啞鈴試件的扇形絕緣線芯。若有關電纜產品標準中規定，試驗應在大尺寸絕緣線芯上進行。否則，大尺寸絕緣線芯應進行低溫拉伸試驗。
電動低溫拉伸試驗裝置適用于高分子材料，電線電纜，橡膠、塑料絕緣護套在0～－40℃/－60℃/－70℃環境下進行拉伸的試驗儀器，其結構和性能均滿足GB/T2951-2008標準要求。
低溫沖擊試驗裝置適用于各種聚氯乙烯護套電纜，而與絕緣線芯的絕緣類型無關。如果有關電纜產品標準有規定，也適用于無護套的電線、軟線和扁平軟線的聚乙烯絕緣。護套電纜的聚氯乙烯絕緣不直接進行低溫沖擊試驗。
u 低溫箱工作尺寸：500×600×500mm；
u 溫度范圍： －40℃/－60℃/－70℃～150℃；
u 溫度波動度： ±0.5℃ （空載時）；
u 溫度偏差： ≤±2℃；
u 升降溫平均速率： 0.7℃～1.0℃/min （空載時）；
u 時間設定范圍： 0～9999 小時；
u 拉伸裝置：電機：90W ，安裝于低溫箱內；
? 最大拉伸度：220mm ；
? 拉伸速度：20～30mm/min ；
? 夾頭型式：非自緊式；
? 試樣規格：Ⅰ、Ⅱ號啞鈴片；
? 數據顯示：直讀伸長率；
u 卷繞裝置：卷繞試樣直徑：Ф2.5～Ф12.5mm；
? 卷繞棒直徑：Ф4.0～Ф50mm共17支；
?
過線套：Ф1.2～Ф14.5mm共10種，各二件；
? 試樣纏繞圈數：2～10圈；
? 卷繞速度：5s/圈；
u 沖擊裝置：沖擊高度：100mm；
? 砝碼：100、200、300、400、500、600、750、1000、1250、1500g ；
? 本系列裝置全為不銹鋼制作；
? 本裝置可分為單組式與三組式；
u 外形尺寸：根據客戶的選型提供；
u 電源：AC 220V 50/60Hz 20A。
蘇州本高儀器有限公司 尚紅燕：18020263790
