轉錄自 日升電子公眾號

Twisted pair雙絞線
是近代弱電技術當中非常重要的一種傳輸結構!
在你我生活當中天天用,就算不做音頻擴聲,也正在享受它所帶來的服務
但是我們真的善用了他嗎?
或者是未臻全貌?暴殄天物?
今天就讓堅持原創與純干貨的臺灣日升電子公眾號來為您掃盲!
Twisted pair家族有哪些?
很多,你的生活當中總是不停的接觸到雙絞線
從擴聲人員最常接觸的線開始:
麥克風線
DMX-512
RS-422/RS-485
AES/EBU(AES-3)
Cat3
Cat5/5E
Cat6/6A
HDMI
DVI
都是雙絞線家族的成員

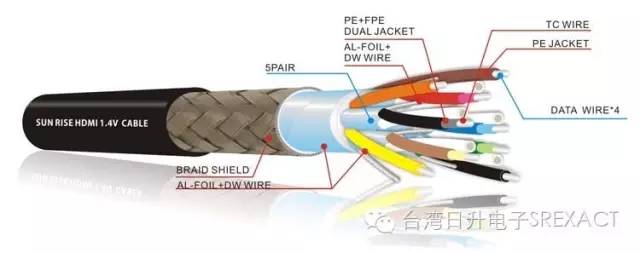

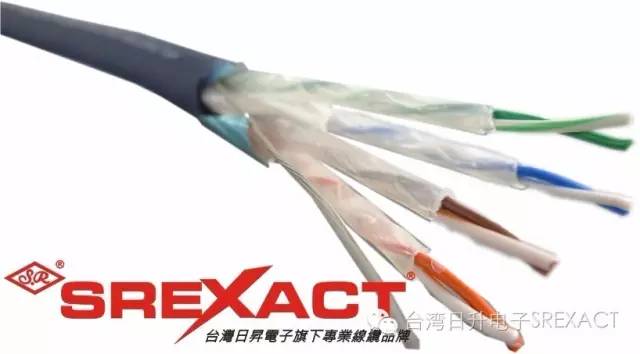

如圖是HDMI線材,當中有5對雙絞線用于傳輸信號
什么是雙絞線?
雙絞線的特征就是讓兩蕊一對的線纜在線纜徑向上不停地對絞互換位置
來適應復雜的電磁波環境!
但是相對的利用雙絞線行進的信號,必須做過相應的處理!
更具體點講,是一個正向,一個相位反轉的信號
以便在接收端進行差動放大

引用圖片來自于
http://www.--douglas-self.com/ampins/balanced/balanced.htm

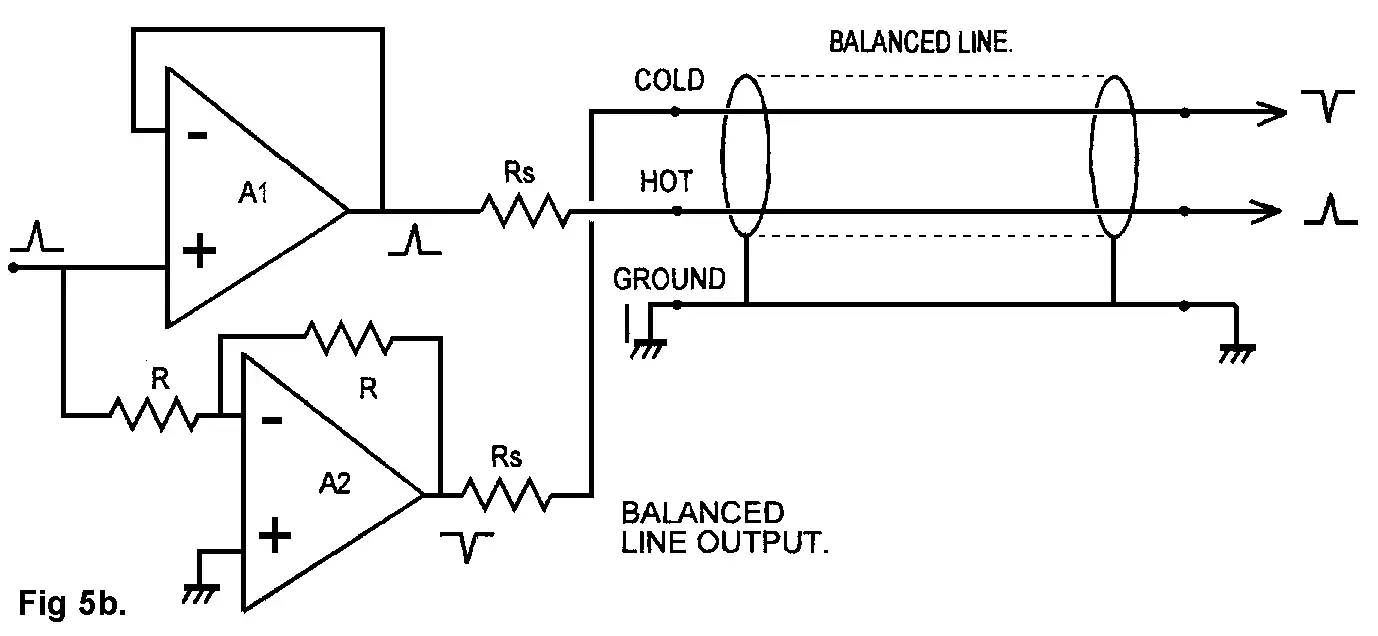

一個典型的標準平衡式雙OP輸出,可以看到A1A2 輸出信號互為反向
發送端與接收端怎么工作
發送端信號是A與B
其中B信號與A反相180度=-A
接收端執行A-B運算
所以代換之后A-(-A)=2A
這也就是為何平衡式信號強于非平衡6dB的原因
雙絞線怎么接收干擾

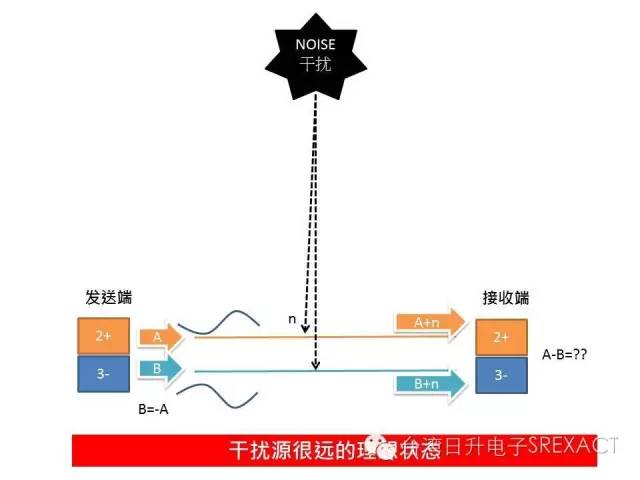

下面一個很簡單的式子,您可以跟著我們推導看看

就是被干擾,被插入很多很多的noise
所以透過線纜到接收端就變成A+nB+n
此時執行A-B運算
所以代換之后A+n-(-A+n)=2A
但是這是理想狀態,干擾很遠狀態
依照干擾源的場強不同,線纜受到干擾就會不等量
此時我們加上一個差值n1
透過線纜到接收端就變成A+(n+n1)B+(n-n1)
此時執行A-B運算
所以代換之后A+n+n1-(-A+n-n1)=2A+2n1
此時”傳輸失敗”我們?cè)趥鬏斣诰多得到了2n1……

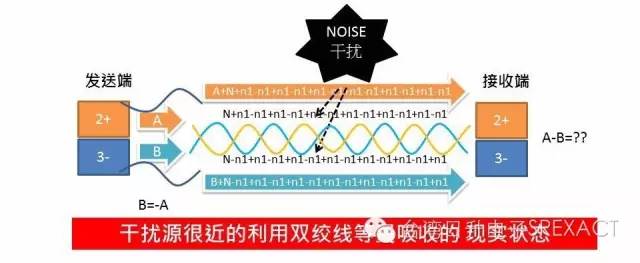

可是,當我們?nèi)裟茏尵纜不停的旋轉換位
那就能等量的吸收
所以雙絞線,就是把受干擾的線纜一直互換位置
讓干擾平均的撒在兩條線纜上,為后面的差動放大,夯下堅實的基礎

這也就是為何好的話筒線,在焊接2-3腳時有時總覺得不容易對到位置的客觀原因
因?yàn)楹玫脑捦簿必須有很高密度的對絞,才能”吸收”外來的干擾!
未完待續
