特斯拉技術在新能源領域近乎神一樣的存在，在能源技術方面帶給我們很多驚喜，作為新能源從業者，今天和大家一起對標一下特斯拉的高壓線束。
下方圖片顯示的是特斯拉電池包內部的高壓線束，電纜導體和導電端子采用超聲波焊接工藝，超聲波焊接以其優異的接觸性能（優于冷壓技術），降低發熱對連接可靠性的影響，保證了全生命周期的電氣穩定性，電纜外部套有防火隔熱材料，避免熱對電纜的影響，從而也可避免絕緣損壞導體搭鐵。
特斯拉在制造之初遇到了不小問題，即傳統的高壓電纜重量大、不夠柔軟靈活。由于高壓電纜又大又重，需要扭曲或彎曲才能正確布線和接線，由于連接點附近電纜彎曲導致接頭處的大的應力，安裝時電纜從接頭中脫出，嚴重影響了生產效率和高壓線束的安全性。
電纜制造商最初試驗的是合成橡膠電纜（EPDM）。三元乙丙橡膠電纜是相當靈活的，但有不足之處，由于電纜在擠塑過程中絕緣材料嵌入導線股中，需要先包覆一層材料，然后再擠塑，但是，在線束制造過程中，包塑層無法完全切除，這會導致熱老化失效。
Champlain開發了EXRAD ERGOFLEX？ 輻照交聯聚烯烴絕緣材料。這種材料化學與加工技術相結合，使得最終產品能夠滿足柔韌性、ISO-19642合規性、帶材性能和壓縮永久變形特性的所有要求。另外，它比許多現有產品的成本更低。對現有三元乙丙橡膠材料的并排測試表明，EXRAD ERGO-FLEX？ 實際上是更靈活，更小，更輕。

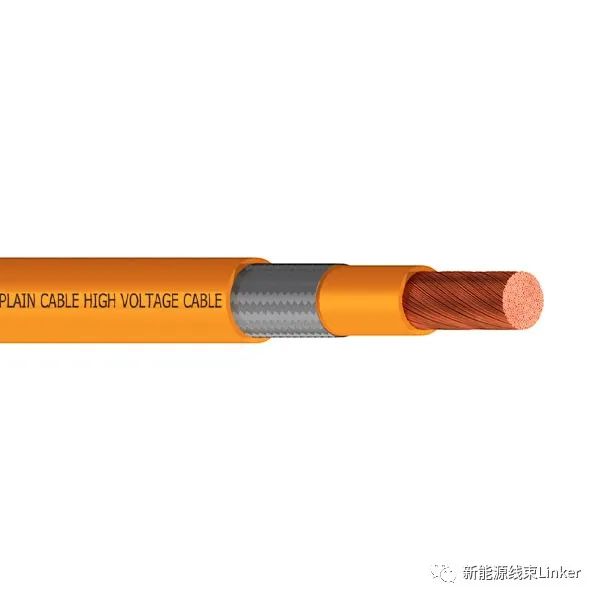

特斯拉高壓線束選用美國 公司 CHMPLAIN Cable 的150 XLE High Voltage Shielded Battery Cable，手感柔軟，感覺比國內的硅膠電纜柔軟度還好，好的柔軟度同時提升了狹小空間的安裝便利性。

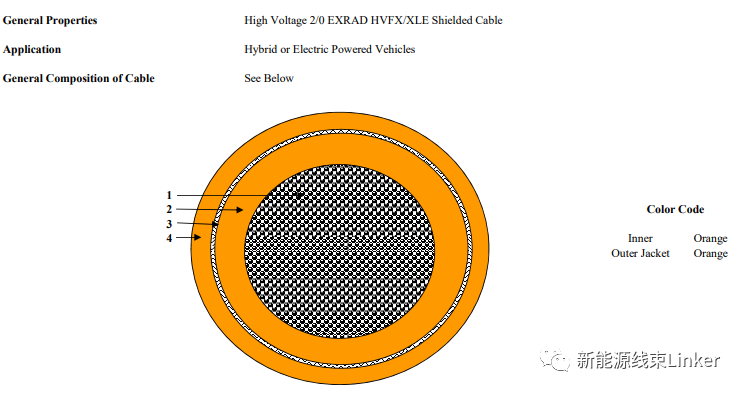

以下為在CHMPLAIN Cable此電纜的相關資料，小編對其進行了翻譯，總結其凸顯特點有耐高溫、耐油、柔軟易布線，國產高壓電纜多為耐溫等級125℃的交聯電纜，且壁厚比特斯拉電纜厚，由于特斯拉電纜耐溫等級高，壁薄利于散熱，另超聲波焊接的低電阻，電纜在相同環境溫度下，相同規格導體特斯拉電纜載流能力更好，特斯拉電纜單絲導體較國內電纜細，且護套壁薄，是造成其柔然的原因。下圖顯示了特斯拉電纜的結構。
特斯拉電纜介紹：
EXRAD？ XLE 150 SAE Shielded Battery Cable
EXRAD？ XLE 600/1000 volt shielded cable is designed specifically to handle the higher voltage and current required by today’s hybrid and electric powered vehicles. XLE is an extremely flexible, yet tough insulation cable. These cables significantly reduce the effects of EMI and RFI. The jacket insulation isolates any stray currents making this cable very safe. Our thin wall and high temperature insulations allow for lower weight and less space.EXRAD？XLE 600/1000V屏蔽電纜專為處理當今混合動力和電動汽車所需的更高電壓和電流而設計。XLE是一種非常靈活，但強硬的絕緣電纜。這些電纜顯著降低了電磁干擾和射頻干擾的影響。護套絕緣隔離雜散電流，使電纜非常安全。我們的薄壁和高溫絕緣允許更低的重量和更少的空間。EXRAD XLE 600/1000 volt shielded cable has an irradiated cross-linked elastomer insulation able to withstand temperatures of 240°C and higher. Thinner and lighter than other shielded battery cables, it is flexible enough for easy routing yet tough enough to withstand the roughest environments. XLE has excellent resistance to oil at temperatures exceeding 105°C.EXRAD XLE 600/1000V屏蔽電纜具有輻照交聯彈性體絕緣，能夠承受240℃及更高的溫度。與其他屏蔽電池電纜相比，它更薄更輕，足夠靈活，便于布線，但也足夠堅固，能夠承受最惡劣的環境。XLE在超過105°C的溫度下具有優異的耐油性能。The end result is an automotive wire ideally suited to applications where a combination of flexibility, long life and performance is required. EXRAD XLE 600/1000 volt shielded cable can be routed through twists and turns where other cables fail.最終的結果是一種汽車電線非常適合于需要靈活性、長壽命和性能的應用。EXRAD XLE 600/1000V屏蔽電纜可在其他電纜出現故障時通過曲折布線。
而且我們在對標時發現國外電纜大部分是沒有波紋管防護，因?yàn)榻宦?lián)材料的耐磨性、耐溶劑性能，能很好的對電纜進行保護。
