[汽車線束] 線束生產工藝講解
P:2019-08-23 14:57:15
1

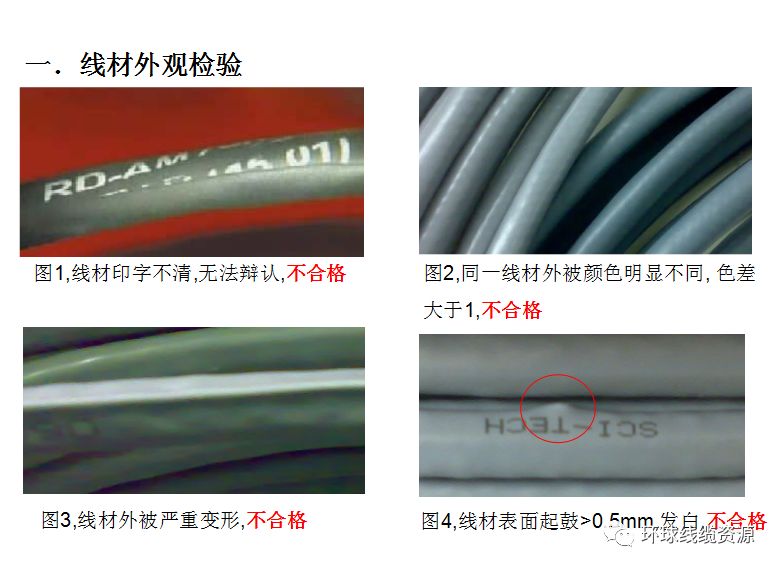

二、剝皮
1、準備工作: 檢查機臺是否正常,刀口是否完好無損,工作臺面是否干凈以及無其它產品,余物.
２．調試好機臺,試作2－3 條,確認合格后方可批量作業 ．

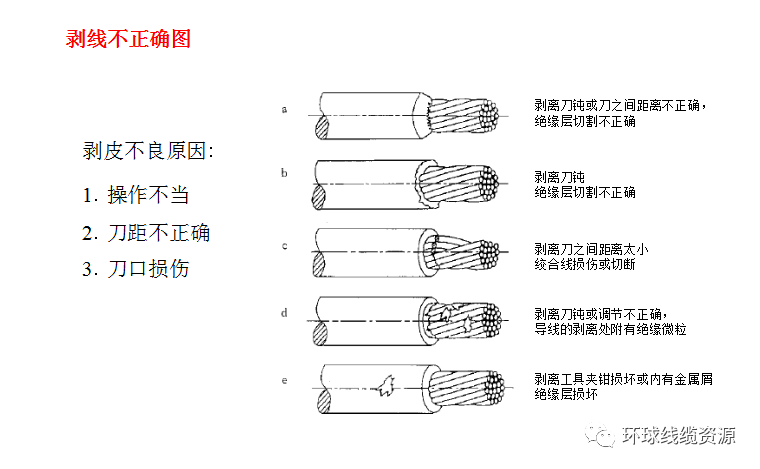

３．注意事項: ①尺寸須在公差范圍內; ②不可剝斷導體銅絲;③切剝口須平整 ．

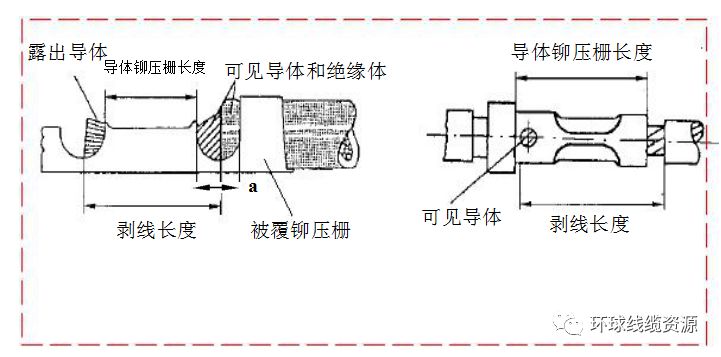

４．剝皮尺寸參考算法(如下圖):
剝皮尺寸=導體鉚壓柵長度 +1/2a +0.5mm(線規：0.3mm2 以下)
剝皮尺寸=導體鉚壓柵長度 +1mm (線規：0.3—1mm2 )
剝皮尺寸=導體鉚壓柵長度 +2mm (最大線規：10mm2 )
三．鉚壓端子
１．準備工作: 檢查機臺是否正常,刀模是否完好無損,工作臺面是否干凈以及無其它產品 、余物.
２．調試作業: 由技術人員調試好機臺,試作 2－3 條,確認合格后方可批量作業 。
３．注意事項: ①端子鉚壓拉力或高度需符合要求; ②不可有深打、淺打、飛絲、端子變形， 鉚壓過高或過低等不良;③注意安全,鉚壓時切勿將手伸入刀模內。
端子高度測量
鉚端高度測量:作為確保正常壓著性能的管理方法,有必要進行鉚端高度測定,設定高度雖然是在鉚端機方面設定的,但就其測定卻是在鉚端之物上進行的,測試時使用鉚端高度測定用儀器——千分尺,用其測定鉚端體的“固定柵”和“擠壓柵”的各中心部位,測試時需避開“擠壓溝”,且確認用的線材應為生產使用之線材.

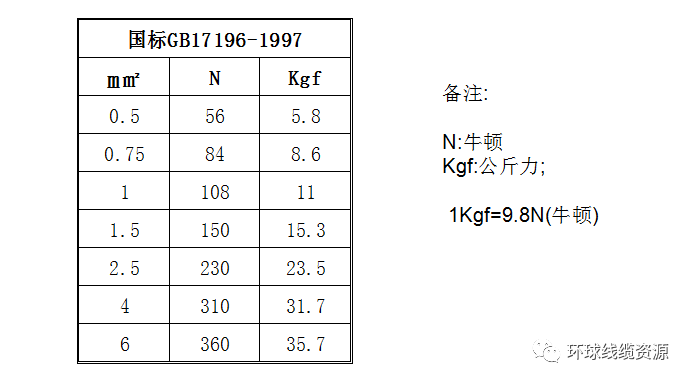

拉力測量:
是為了進行鉚壓柵的鉚端高度是否適宜之判斷的一種確認項目,其確認方法為 拉扯被壓著的端子與線材確認其破壞強度以及保證其強度, 無論鉚端高度是多么恰如其分,仍有缺陷,故為彌補高度檢測的缺陷,測拉力強度是必要的。
用拉力計測試端子拉力將端子固定好后，將拉力計歸零，再進行拉力測試，當拉力達到規定值時，停止拉動，固定位置，保持 1 分鐘，如端子沒有脫落則合格,每 1—2 小時抽測一次。

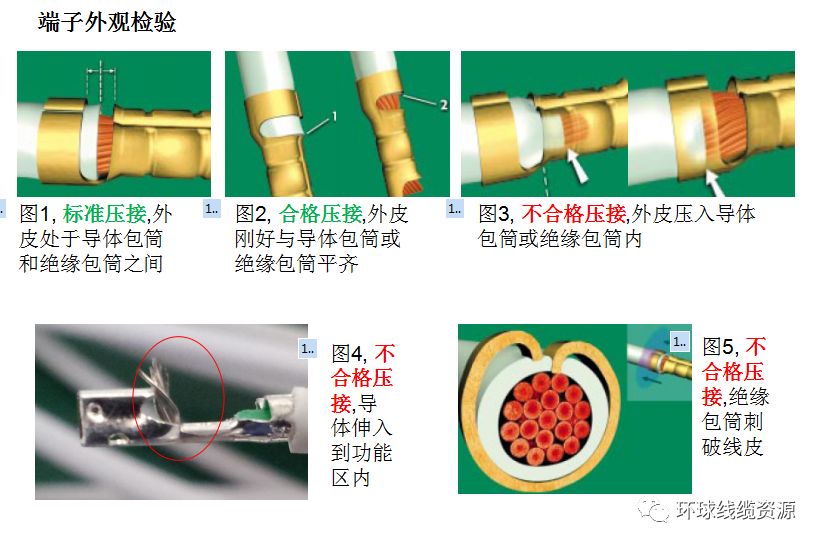

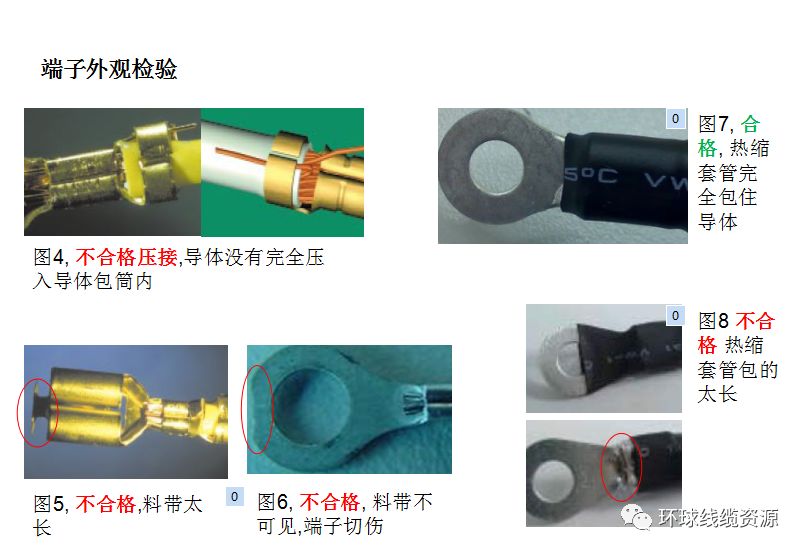

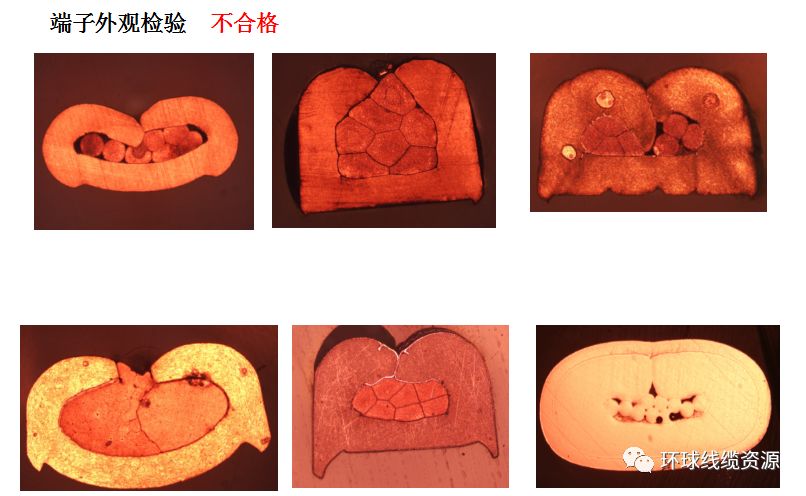

端子檢查
目視檢測確認之目的是為了通過外觀檢查,檢查出鉚端高度拉力測試中未能查出的壓著不良與模具不良,進一步通過壓著狀態良否的判斷,發現組裝插件時的不適合等。

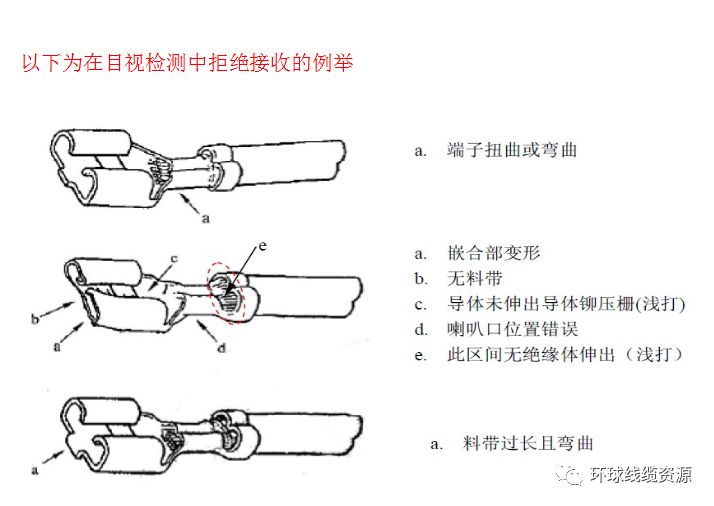

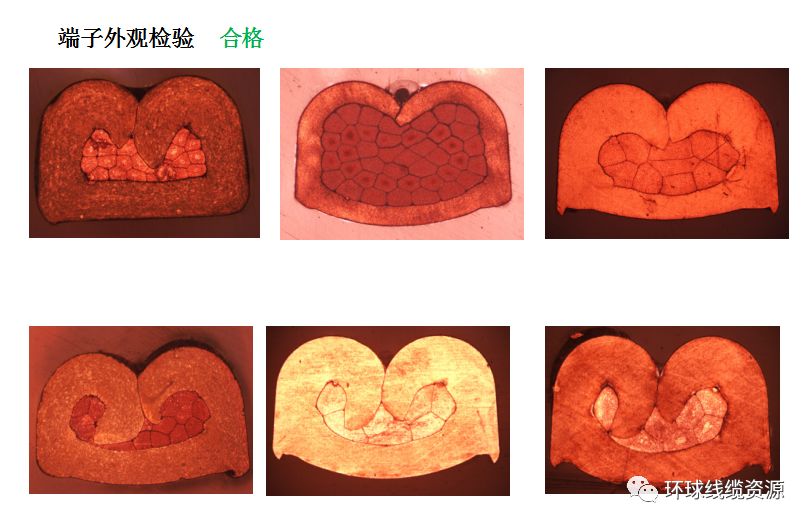

在鉚壓拉力和高度保證的前提下,理想的鉚端狀態:
1. 視窗 1 能看見導體又能看到絕緣體(外被)
2. 視窗 2 芯線(導體)露出長度0.5~1.5mm(具體依端子大小而定)
3. 嵌合部不可變形,卡口片不可變形
4. 芯線鉚壓柵、被覆固定柵中間溝槽不可有間隙,不可兩邊帶毛刺
5. 喇叭口高度最高不超過導體鉚壓柵長度的 1/8
6. 擠壓溝深度不大于 0.3mm
7. 料帶長度大于 0.1—0.5mm
8. 端子上下左右彎曲不大于 5°
9. 端子扭曲不大于 15°
四．組裝膠殼

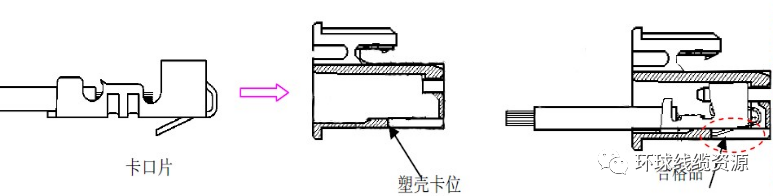

將鉚壓好之端子卡口片方向與塑殼卡同向,再將端子平推入塑殼,當聽到卡喀聲后,再回輕拉線材,以確定端子正確卡入塑殼,無脫落則合格.注意依工程圖要求組裝,不可插錯位．
五．通電測試
測試目的:檢測產品功能是否正常,以確定產品性能是否符合客戶要求．
六．包裝入庫
包裝時注意不可有少裝或多裝，以及混裝，標識、字跡模糊不清等不良．
