五、相關參數/名詞解釋

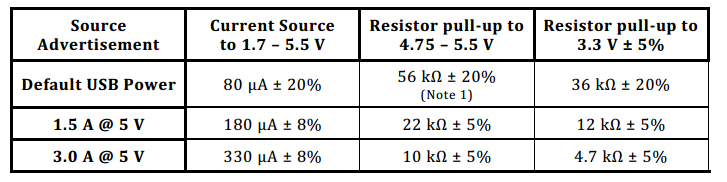

5.1 上拉電阻Rp

Rp有6個參數（5V檔位和3.3V檔位各3個），指示著不同的供電能力。

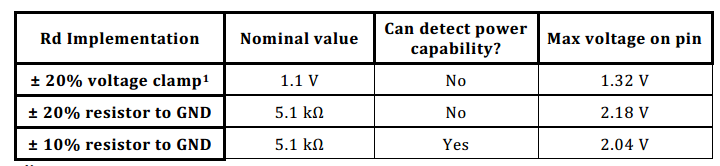

5.2 下拉電阻Rd

都是5.1K電阻下地，能否檢測電源供電能力，取決于電阻的精度。

5.3 線材中的下拉電阻Ra

最小值800 ohm，最大值1.2K

5.4 名詞/連接狀態解釋

名詞：

Alternate Mode Adapter(AMA)：支持PD USB交替模式的設備，作為UFP存在

Alternate Mode Controller (AMC)：支持PD USB交替模式的主機，作為DFP存在

Augmented Power Data Object(APDO)：體現Source端的供電能力或者Sink的耗電能力，是一個數據對象

Atomic Message Sequence(AMS)：一個固定的信息序列，一般作為PE_SRC_Ready, PE_SNK_Ready or PE_CBL_Ready的開始或者結束

Binary Frequency Shift Keying (BFSK)：二進制頻移鍵控

Biphase Mark Coding(BMC)：雙相位標識編碼，通過CC通信

Configuration Channel (CC)：配置通道，用于識別、控制等

Constant Voltage (CV)：恒定電壓，不隨負載變化而變化

Current Limit (CL)：電流限制

Device Policy Manager(DPM)：設備策略管理器

Downstream Facing Port(DFP)：下行端口，即為HOST或者HUB下行端口

Upstream Facing Port(UFP)：上行端口，即為Device或者HUB的上行端口

Dual-Role Data (DRD)：能作為DFP/UFP

Dual-Role Power (DRP)：能做為Sink/Source

End of Packet (EOP):結束包

IR Drop：在Sink和Source之間的電壓降

Over-Current Protection(OCP)：過流保護

Over-Temperature Protection(OTP)：過溫保護

Over-Voltage Protection(OVP)：過壓保護

PD Power (PDP)：Source的功耗輸出，由制造商在PDOs字段中展示

Power Data Object (PDO)：用來表示Source的輸出能力和Sink的消耗能力的數據對象

Programmable Power Supply (PPS)：電源輸出受程序控制

PSD：一種吃電但是沒有數據的設備，如充電寶

SOP Packet：Start of Packet，所有的PD傳輸流程，都是以SOP Packet開始，SOP*代表SOP，SOP’，SOP’’

Standard ID(SID)：標準ID

Standard or Vendor ID(SVID)：標準或產商ID

System Policy Manager(SPM)：系統策略管理，運行在Host端。

VCONN Powered Accessory(VPA)：由VCONN供電的附件

VCONN Powered USB Device(VPD)：由VCONN供電的設備

Vendor Data Object (VDO)：產商特定信息數據對象

Vendor Defined Message(VDM)：產商定義信息

Vendor ID (VID)：產商ID

狀態：

Disabled State：從CC引腳移除終端，如果不支持該狀態，那么該端口在上電后直接是Unattached.SNK或Unattached.SRC，該狀態端口不會驅動VBUS或VCONN，CC1和CC2會呈現高阻到地
ErrorRecovery State：從CC1和CC2引腳移除終端，接下來會根據端口類型轉化為Unattached.SNK或Unattached.SRC，這相當于強制斷開連接事件，并尋找一個新的連接。如果該狀態不支持，則轉化為支持的disabled狀態，如果disabled狀態也不支持，則轉化Unattached.SNK或Unattached.SRC。，該狀態端口不會驅動VBUS或VCONN，CC1和CC2會呈現高阻到地
Unattached.SNK State：端口等待檢測到Source的出現，一個端口Dead Battery不供電時候進入這個狀態，端口不能驅動VBUS和VCONN，CC1和CC2分別地通過Rd終止到地，當Source連接檢測到會轉化為AttachWait.SNK，意味著在一個CC引腳上有SNK.Rp。USB 2.0不支持USB PD可能在VBUS檢測到直接轉化到Attached.SNK
AttachWait.SNK State：端口檢測到SNK.Rp狀態在一個CC引腳上，并等待VBUS。端口不驅動VBUS或VCONN
Attached.SNK State：端口連接上了，并作為Sink操作，如果初始化進入這個狀態同樣作為UFP操作，Power和Data的狀態改變可以通過USB PD Command。直接從Unattached.SNK轉化過來是通過檢測VBUS，不確定方向和可用的高于默認的USB Power
Try.SRC State：端口查詢決定伙伴端口是否支持Sink，不驅動VBUS和VCONN，端口要在CC1和CC2上分別Source電流
TryWait.SNK State：端口成為Source失敗，準備連接成Sink，不支持VBUS或VCONN，CC1和CC2分別通過Rd終止
Try.SNK State：端口查詢決定伙伴端口是否支持Source
TryWait.SRC State：端口成為Sink失敗，準備連接成Source

六、PD協議簡介

PD協議是Power Delivery，簡單來說是一種快速充電標準。

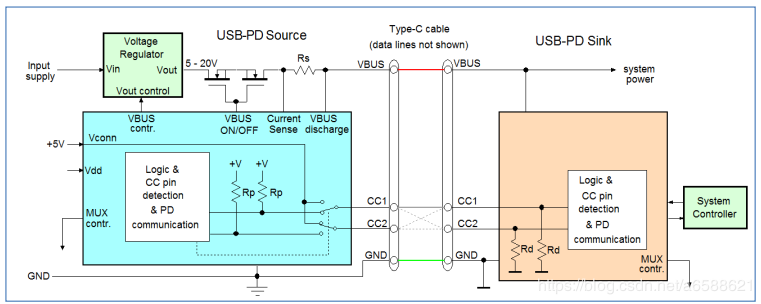

包含PD協議的Type-C 系統從Source到SINK的系統框圖大致如下：

      在Source的內部包含了一個電壓轉換器，且受到PD控制器控制，他會根據輸入電壓的條件以及最高可輸出規格需求，此電壓轉換器可以是BUCK、Boost、Buck-Boost或者反激轉換器。整個通信過程都在PD控制器的管控之下，USB PD還有一個開關，用于切換VCONN電源（電纜包含電子標簽時用到）。

        當電纜接通之后，PD協議的SOP通信就開始在CC線上進行，以此來選擇電源傳輸?shù)囊?guī)格，此部分由Sink端向Source端詢問能夠提供的電源配置參數（5V/9V/12V/15V/20V）。

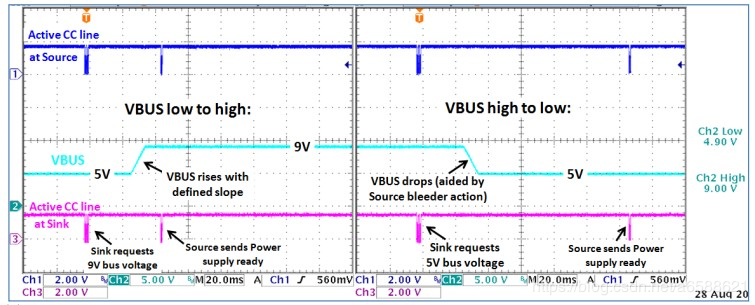

如下波形為SINK 控制器申請一個9V電壓輸出的例子。

（1）SINK端發起SOP，申請獲取Source能提供的規格資料

（2）Source回復能提供的規格列表

（3）SINK回復選擇的電壓規格，并帶上所需要的電流參數，并發出相應的請求

（4）Source接受請求，并且把VBUS由5V抬升到9V

（5）在電壓變化期間，SINK的電流會保持盡可能小，Source端VBUS到達9V并穩定之后，會發出Ready信號

（6）SINK端電流逐步抬升，若SINK需要降低電壓，會重復以上過程

需要注意的是，在電壓下降期間，Source為了讓電壓快速降低，Source會打開放電電路，達到額定值之后，Source會等待一段時間，電壓穩定之后再發出Ready信號給SINK。

這種溝通方式的好處就是能確保任何電源的變化都能在SINK和SOURCE的規格范圍內，避免出現不可控情況。

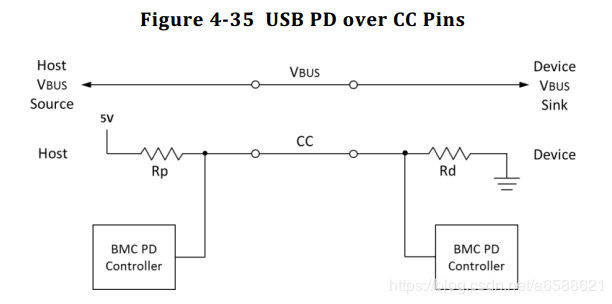

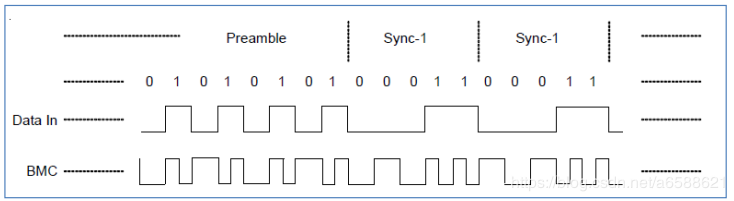

      PD協議的通信編碼為Bi-phase Mark Coded (BMC)，通過CC腳進行通信，如下圖。

BMC碼是一種單線通信編碼，數據1的傳輸，需要有一次高/低電平之間的切換過程，而0的傳輸則是固定的高電平或者低電平。每一個數據包都包含有0/1交替的前置碼，起始碼（SOP），報文頭，數據位，CRC以及結束碼（EOP）

如下圖所示，展開后的CC腳PD通信波形

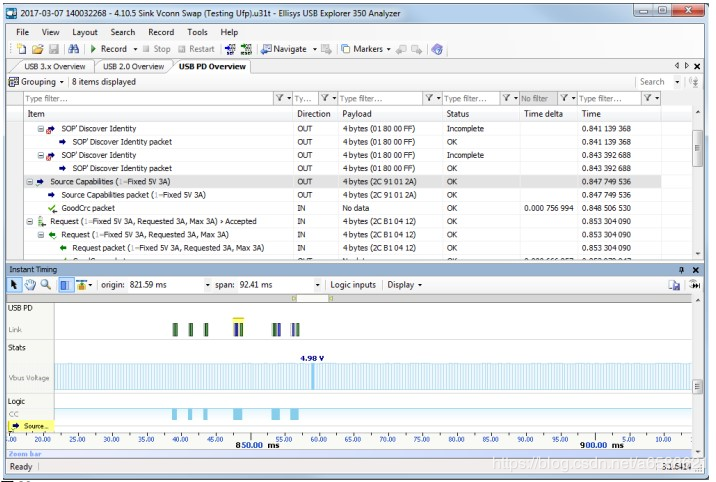

BMC編碼的通信，也可以使用分析儀進行分析，用來抓取每個數據包，并且獲得數據包的作用，如電壓電流等。

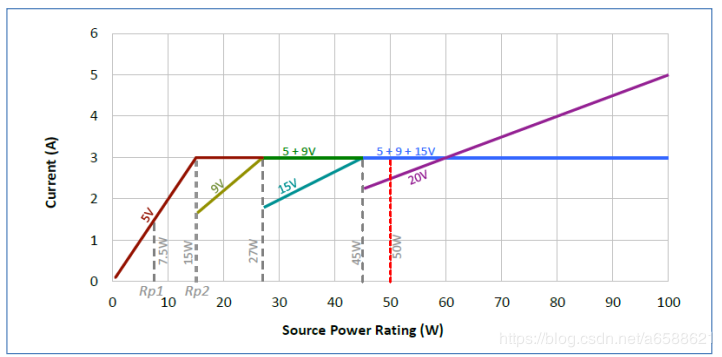

PD3.0規范中，定義了以下電源配置清單：

對于5V/9V/15V來說，最大的電流為3A，在20V的配置當中，如果是普通的電流，則最大能夠支持20V/3A，即60W，如果使用的是帶了E-Marker的線纜，則供電能達到20V5A，即100W。

支持超高速數據傳輸（USB3.1）或者是供電電流超過3A，電纜都必須使用E-Marker進行標識。線纜中有IC，他們需要從VCONN獲得電源。

我們注意到，線纜中有1K的下拉電阻Ra，這樣在線纜插入的時候，Source會識別到CC1和CC2電壓下降的情況，具體的電壓會告訴主機那個端子被Sink的5.1K下拉，那個端子被線纜的1K電阻下拉。因此線纜的插入方向也可以被識別到。Source就可以通過開關，給E-Marker提供VCONN。

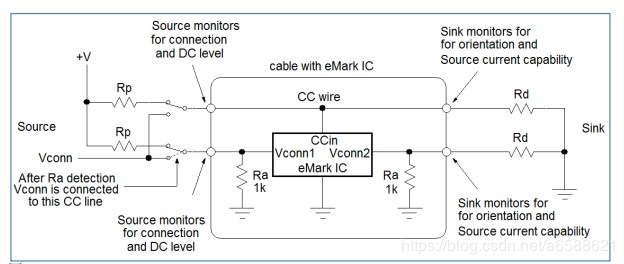

如下圖為帶E-Marker的情況：

（1）電纜接通之后，Source的一根CC線被來自VCONN的1K拉低

（2）Source檢測到此電壓，知道電纜中有E-Marker，因此切換VCONN到對應的CC引腳

（3）在之后，PD通信將會包含Source和E-Marker之間的通信（SOP'&SOP''）Source和Sink之間為SOP

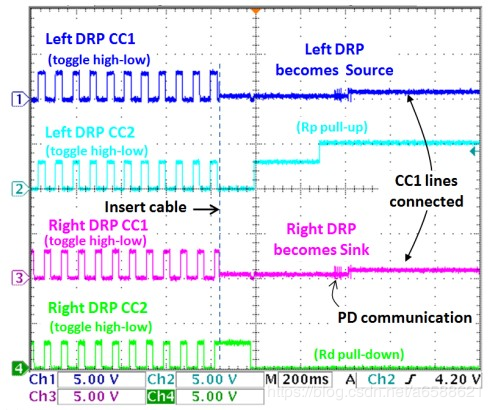

當設備為DRP時，設備的CC1和CC2為方波，一旦連接，CC端都會發生改變。

在本次連接當中，左邊的DRP做了Source，右邊的DRP作為SINK，也有可能翻轉過來。也可以本來就設定SOURCE或者SINK優先。

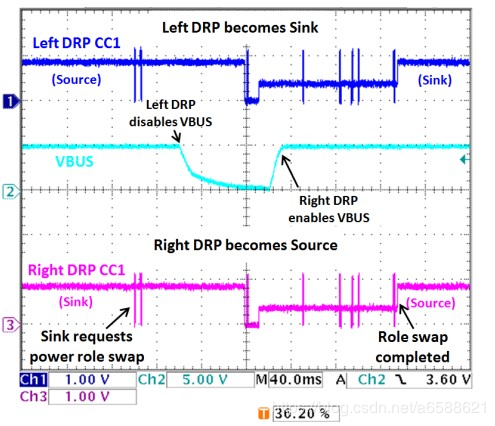

連接之后，想翻轉也是允許的，只要發起角色變換請求就可以了。
