[分支電纜] 電力電纜分支方式的利與弊
P:2012-08-06 15:51:30
1

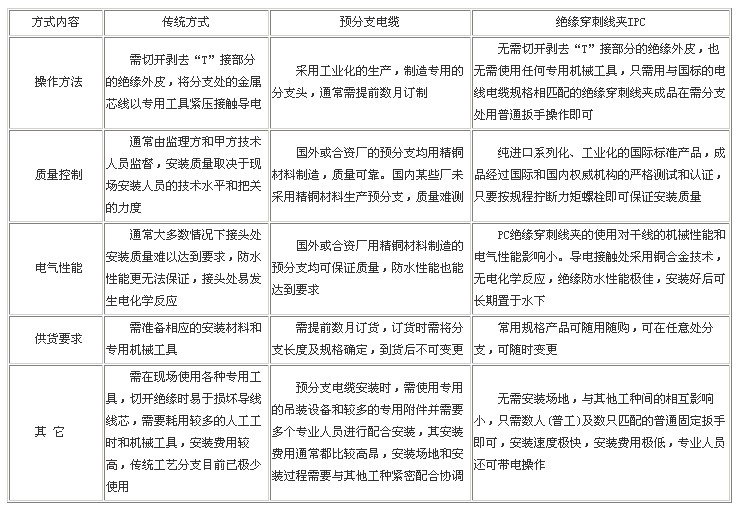

在建筑高層樓宇配電干線電纜分支中，按其發展歷史的先后次序分為：插接式母線槽、電纜分線箱、預分支電纜和絕緣穿刺連接器。
1. 插接式母線槽：主要用于大負荷配電線路中，一般高層建筑電氣豎井內安裝的母線槽每層均有一個插接接頭，母線槽出廠后須分段運至施工現場用螺栓進行安裝連接，且要保證適中的接頭力矩，對安裝工人的技術要求較高，另外母線槽在防水、耐腐蝕、抗震、抗位移等方面能力較差。
2. 電纜分線箱：這種連接方式需要占用較大施工空間，成本高，施工復雜且難度大，可靠性較差，分支接頭處易形成故障點。
3. 預分支電纜：與母線槽比較，雖具有重要輕、外徑小、防水性、耐腐蝕性、抗震性良好，對環境要求低的特點，但價格較高，需專門設備吊裝，費時費工。而且，預分支電纜定貨前需對建筑電氣豎井的實際尺寸(豎井高度、層高、每層分支頭位置等)進行測量，工廠再根據實際尺寸制作，生產出來的預分支電纜具有不可變更性。為避免因樓層功能改變引起容量的變動，還需將預分支電纜的干線和支線截面均放大一級，特殊情況還應預留分支線以供備用。
4. 絕緣穿刺連接器：該連接方式具有安裝簡便，低成本，安全可靠免維護的特點。無需截斷主電纜、無需剝?nèi)ル娎|的絕緣層即可做電纜分支，接頭完全絕緣，可帶電作業，可以在電纜任意位置作現場分支。不需使用終端箱、分線箱。且接頭耐扭曲，防震、防水、防腐蝕老化。使用絕緣穿刺連接器做電纜分支，綜合效益明顯，性價比優于以往的傳統連接方式。
